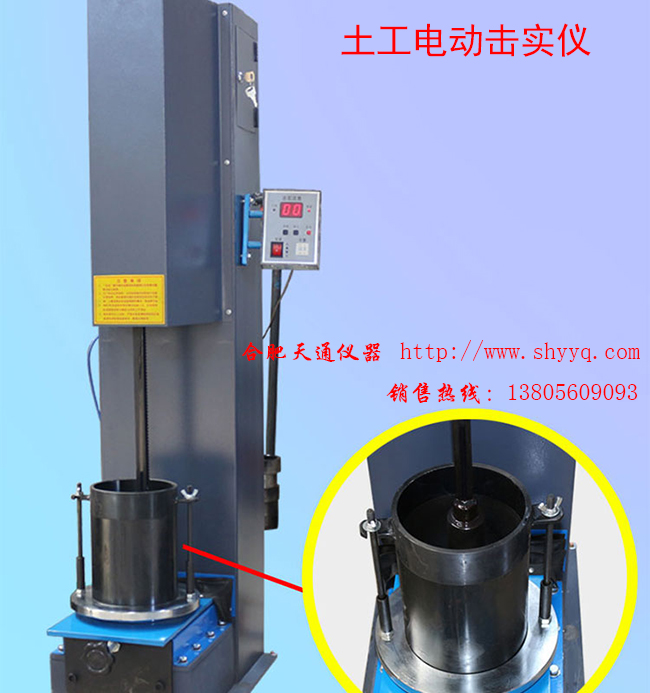

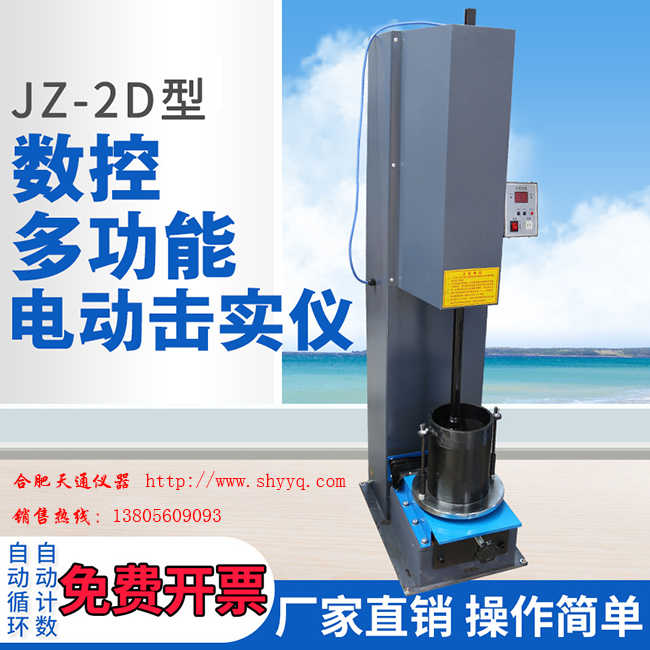

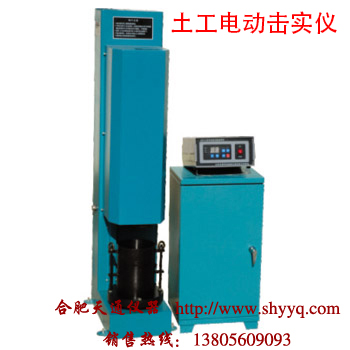

土工电动击实仪
日期:7/25/2024 8:07:52 AM 点击: 次
产品型号：TG-V
一、土工电动击实仪用途：
土工电动击实仪主要用于公路、铁路、水利工程试验及相关大专院校的教学、科研，是测量土的含水量与干密度的关系所必需的试验仪器。产品符合国家标准GB/T 50123-2019《土工试验方法标准》和交通部标准JTG 3430—2020<<公路土工试验规程>>中的击实试验、承载比试验等试件制作要求。可做重型击实和轻型击实两种试件（Φ152mm、Φ100mm）。本机质量可靠，使用寿命长，精度高。
二、土工电动击实仪结构特点
本仪器为新型两用击实仪，既可以做轻型击实试验；也可做重型击实试验。采用齿轮传动，避免了丢锤和锤提不上去的现象，在电气控制上采用了电源检相器，防止了因马达反转而损毁机器的现象，达到可以自动计数、自动控制、自动循环工作等优点。
三、土工电动击实仪主要技术参数：
1、重型击实试验：
部标：锤重4.5kg；落锤高度450mm；
国标：锤重4.5kg；落锤高度457mm；
2、轻型击实试验：
部标：锤重2.5kg；落锤高度300mm；
国标：锤重2.5kg；落锤高度305mm；
3、击实筒内径：
部标：内径 Φ100mm×筒高 127mm；内径Φ152mm×筒高170mm；
国标：内径 Φ102mm×筒高 116mm；内径Φ152mm×筒高116mm；
4. 锤头直径：
部标：Φ50mm；
国标：Φ51mm；
部标：锤重4.5kg；落锤高度450mm；
国标：锤重4.5kg；落锤高度457mm；
2、轻型击实试验：
部标：锤重2.5kg；落锤高度300mm；
国标：锤重2.5kg；落锤高度305mm；
3、击实筒内径：
部标：内径 Φ100mm×筒高 127mm；内径Φ152mm×筒高170mm；
国标：内径 Φ102mm×筒高 116mm；内径Φ152mm×筒高116mm；
4. 锤头直径：
部标：Φ50mm；
国标：Φ51mm；
5、工作电源：AC380V 50Hz 1.1kw；
6、锤击速度：30次/分钟；
7、环境温度：10~50℃；
8、相对湿度：>80%；
9、记数范围：0-99次；
10、外形尺寸：580×450×1520mm；
11、机器重量：约150kg。
四、土工电动击实仪安装调试：
1、在接通电源前首先应检查电源是否正常，听到连续“哗……"的声音后，说明三相供电电源的相位反相，必须将电源进行换相后才可以工作，否则，机器将无法工作，以保机器的安全。外壳必须接地，以确保人身安全，并检查仪器电源开关及计数器各部位完好、正常。
2、安装击实锤：击实锤分轻型、重型两种，做轻型击实时，将小锤芯装入齿杆并拧紧牢固。做重锤时也将大锤装入齿杆并拧紧牢固，同时，检查落锤高度是否正确。本机是一种多用途仪器可做成不同落锤高度，不同锤重的二种试验。本机备有三种落高齿圈，具体规格正面都有钢印号码。注意：做轻型击实试验时选用4齿、36齿配合（落距：300mm）。做重型击实试验时选用4齿、36齿、24齿配合（落距：450mm）。决定选用哪种落距时，必须先取下罩壳，调整好合适的齿圈用螺丝拧紧，不得有松动现象，然后装上罩壳，拧上螺丝。然后将计数器拨到所需次数即可。
3、工作台中心距调整：根据使用试模桶体的内径大小，可以将工作台前的M16螺栓锁紧螺母松开后，将落锤放入试模内，然后调整M16螺栓，调至锤的外圈与试模相应的距离（2~3mm）即可，然后用M16螺母锁紧，开车前，先用人工提放一下齿条，确认试模桶体的内边不与击锤相碰，方可开车。
注意：两套试模桶体规格不同，因此均配有击锤、螺栓等零件，使用时切勿装错。
六、土工电动击实仪保养：
1、试桶下面的防尘罩上有两个注油孔，每班工作完成后应往往油孔里注入少许机械油润滑。
2、安装击实锤：击实锤分轻型、重型两种，做轻型击实时，将小锤芯装入齿杆并拧紧牢固。做重锤时也将大锤装入齿杆并拧紧牢固，同时，检查落锤高度是否正确。本机是一种多用途仪器可做成不同落锤高度，不同锤重的二种试验。本机备有三种落高齿圈，具体规格正面都有钢印号码。注意：做轻型击实试验时选用4齿、36齿配合（落距：300mm）。做重型击实试验时选用4齿、36齿、24齿配合（落距：450mm）。决定选用哪种落距时，必须先取下罩壳，调整好合适的齿圈用螺丝拧紧，不得有松动现象，然后装上罩壳，拧上螺丝。然后将计数器拨到所需次数即可。
3、工作台中心距调整：根据使用试模桶体的内径大小，可以将工作台前的M16螺栓锁紧螺母松开后，将落锤放入试模内，然后调整M16螺栓，调至锤的外圈与试模相应的距离（2~3mm）即可，然后用M16螺母锁紧，开车前，先用人工提放一下齿条，确认试模桶体的内边不与击锤相碰，方可开车。
注意：两套试模桶体规格不同，因此均配有击锤、螺栓等零件，使用时切勿装错。
六、土工电动击实仪保养：
1、试桶下面的防尘罩上有两个注油孔，每班工作完成后应往往油孔里注入少许机械油润滑。
2、定期检查紧固件，发现松动，应及时拧紧，每次做完试验后，所有配件应擦洗上油以防生锈。
产品相关关键字：土工电动击实仪
如果您对土工电动击实仪感兴趣，想了解更详细的产品信息，请与销售部联系：13805609093
