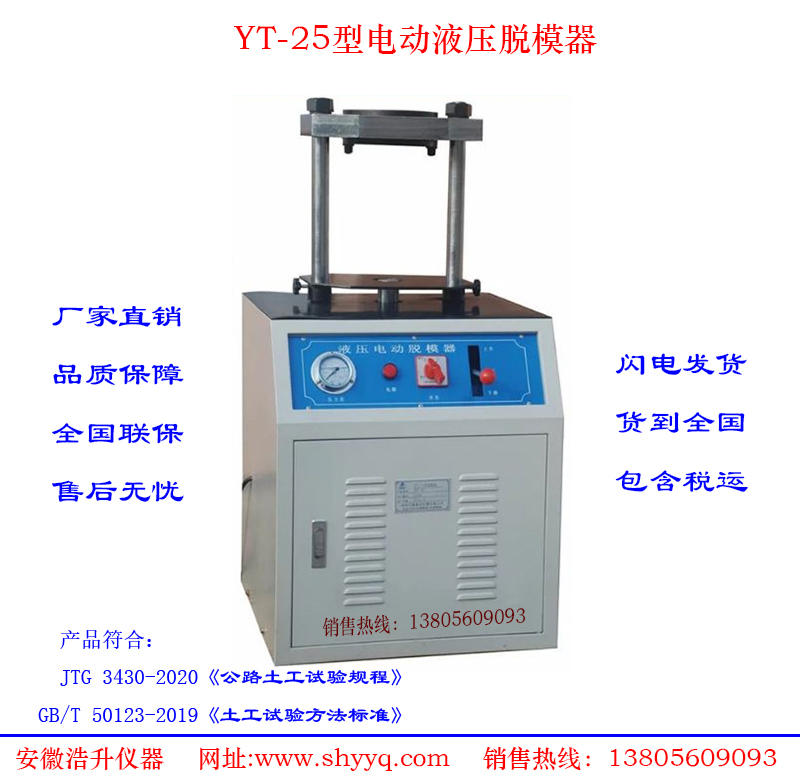

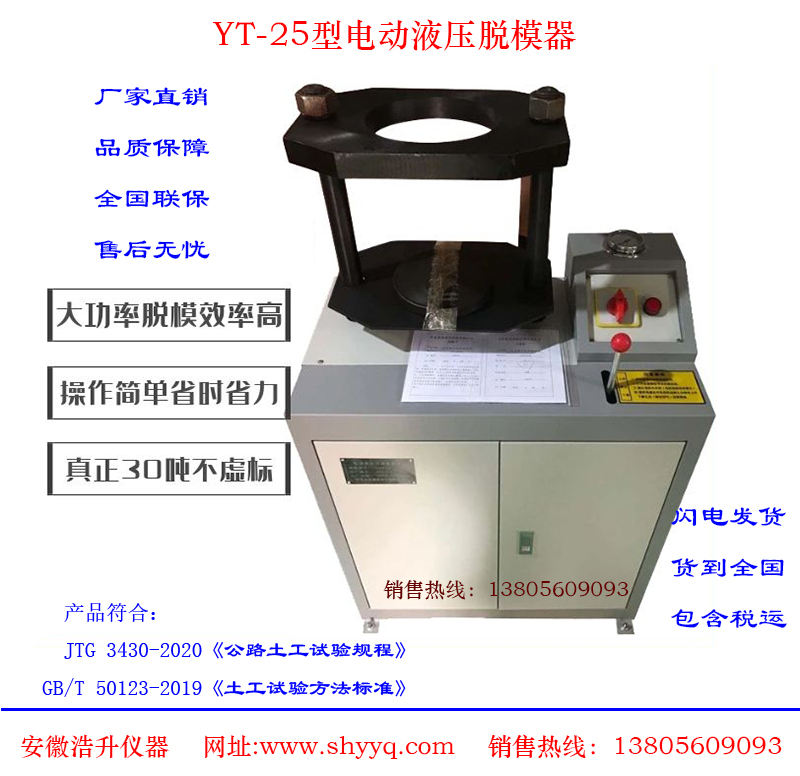

电动液压脱模器
日期:9/3/2023 6:58:46 PM 点击: 次
规格型号：YT-25
一、电动液压脱模器用途
电动液压脱模器用于用于土工击实试验试件、马歇尔击实试件和无侧限抗压试件的脱模。液压脱模器采用交流液压动力单元和国际流行的K型齿轮泵、专用油泵电机、流线性油箱及活塞式双向作用油缸。具有结构紧凑、脱力大、容易操作、稳定可靠、外型美观等特点，液压脱模器带有下限限位保护、自动停机功能。产品符合中华人民共和国行业标准JTG 3430—2020《公路土工试验规程》、国家标准GB/T 50123-2019《土工试验方法标准》。
二、电动液压脱模器主要技术参数
1、最大脱模力：300KN；
2、测力表量程：0～38.2MPa；
3、上升速度：0～120mm/mi n（无极调速）；
4、油液最大工作压力：38.2MPa；
5、活塞直径：φ100mm；
6、活塞行程：250mm；
7、工作电源：AC380V 50Hz 2.2Kw；
8、净重:约230Kg；
9、脱模规格：抗压试模φ150×230mm（试件尺寸为φ150×150mm）； φ100×180mm（试件尺寸为φ100×100mm）；重（轻）型击实仪：φ152×170mm（试件体积为2177立方厘米），φ100×127mm（试件体积为997立方厘米）；马歇尔试模φ101.6×87mm。
10、外形尺寸（长×宽×高）：950mm×850mm×1300mm。
三、电动液压脱模器结构和工作原理：
1、本机主要由机架、液压系统、压力表及电器系统组成 1机架部分：主要由横梁、立柱、托盘、外壳、底座等附件组成。横梁可安装脱模和制件附件，用于各种试模脱模用，油缸柱塞中心孔可安装各种附件便于制件和脱模，托盘是用于脱模时模桶的定位和支撑。
2、液压系统 由液压泵、送油阀、回油阀、油箱、滤油器及油管和接头。液压泵为高压柱塞泵，流量为1.2L/min,额定压力40MPa，由0.75KW电机直接驱动，固定在油箱上。 回油阀和送油阀分别安装在前面板的左右面，均由手轮直接操作，左侧回油阀用于油缸下降回油，也能调节活塞上升速度 .送油阀上设有安全阀，过载时可溢流起安全作用。
3、压力表：本机压力表为2.5级耐震压力表，用于测量缸内工作压力，使用时注意压力值严禁超过40MPa，以防损毁机件。 4电器部分 由电动机、启动按钮、停止按钮、熔断器、继电器等组成。
四、电动液压脱模器使用方法：
1、使用前首先向油箱加注9L液压油，检查各油管接头和紧固件是否松动，若有松动拧紧即可，以防漏油影响使用。检查电器部分接地和熔丝是否有效。
2、操作程序脱模方法： 开始时，将左侧回油阀旋至打开位置，右侧送油阀旋至快速位置，然后按启动按钮接通电源，油泵开始工作，顺时针旋紧回油阀，再慢慢打开送油阀，使活塞上升一段距离，观察有无卡滞等异常现象，如有则停机检查，排除。如无异常现象应使活塞上升到极限回油，以排尽液压系统内的空气，观察左侧油缸上的回油管无气泡就可以正常使用。
五、电动液压脱模器维护与保养：
1、仪器内外应保持清洁，防止各部分生锈 。
2、经常检查油液是否洁净，根据使用情况每月应沉淀油箱内液压油一次，每半年更换一次液压油，换油时应彻底清洗油箱滤油器，如平时发现油液混浊严重时，应及时更换液压油，否则会加速液压系统各部分磨损，甚至影响正常工作。液压油规格，视气温不同建议如下：
（1） 当环境温度为15±5C时用GB443-84N46
（2） 当环境温度为25±5C时用GB443-84N68
