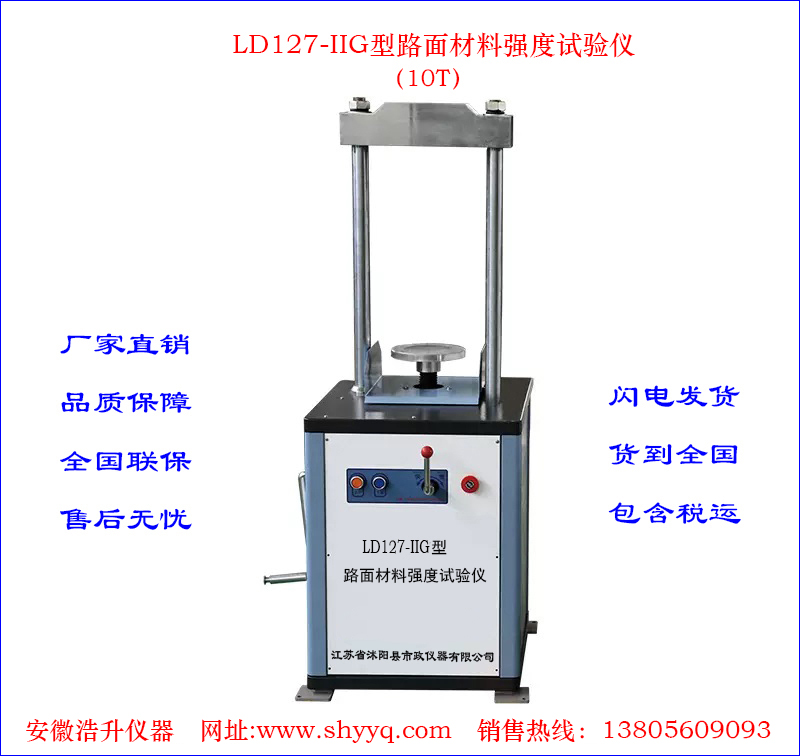

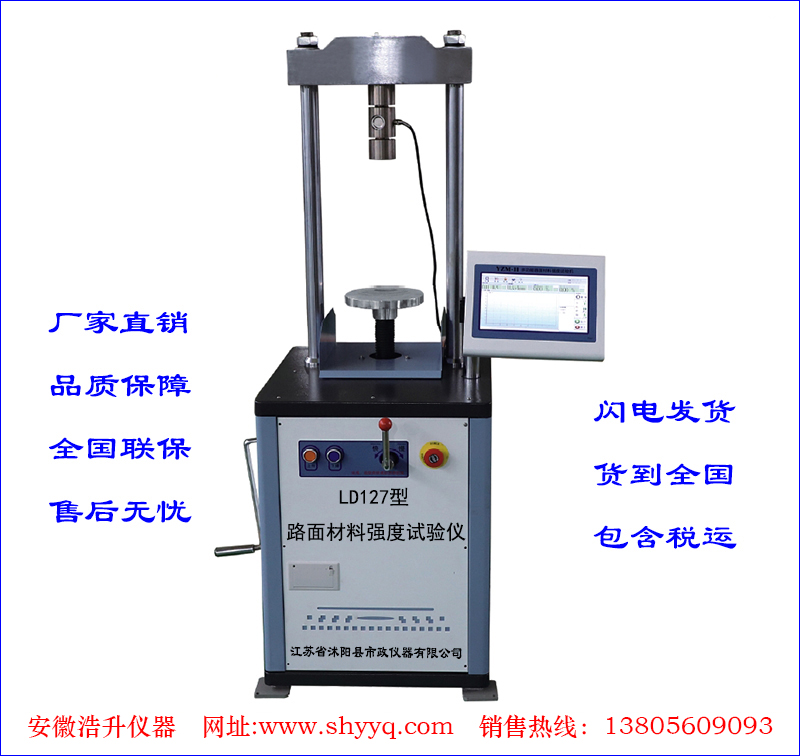

路面材料强度仪
日期:9/3/2023 10:49:34 AM 点击: 次
型号：LD127-IIG/H
一、路面材料强度仪产品描述：
路面材料强度仪用于测定各种土工试件的无侧限压强度，间接用抗拉强度、承载比试验；还可用于测定沥青混合料的马歇尔试验，以及其它多种需要施加垂直载荷的试验。产品符合中华人民共和国强制性行业标准JTG 3441-2024《公路工程无机结合料稳定材料试验规程》、JTG 3430—2020《公路土工试验规程》、GB/T 50123-2019《土工试验方法标准》等要求。
二、路面材料强度仪主要技术参数
1.最大额定载荷：100kN/200kN；
2.丝杠托盘最大垂直移动距离：125mm；
3.工作电源：AC380V 50Hz 1.1kw；
4.工作速度：快速50mm/min，慢速1mm/min；
5.手动速度：1/6mm/圈；
6.重量：165kg。
三、路面材料强度仪结构
1.路面材料强度仪为立柱框架式结构：它是由底坐、变速箱、立柱、横粱、电机、电器开关等组成。
2.电动机由皮带将动力传给变速箱。变速箱通过一整套变速机构可使丝杠托盘获得两种机动升降速度、以满足马歇尔试验和承载比试验的要求。丝杠托盘的最大升降距离为125毫米。
3.另外，为满足试验的其它要求，仪器还配备了摇把，用摇动丝杠托盘升降移动，横梁上装有一个固定螺钉孔、可将适当的测力环螺栓固定在横梁上供试验使用。
4.电器开关可控制电机的正转（上升），反转（下降）和停止。
四、路面材料强度仪操作规程
1.通电源检查相位是否正常，上升按扭起动后必需上升，方可使用。
2.根据试验具体要求，选择速率手柄，手柄有3个选择位置，（以手柄上刻线与标盘为准），将选择手柄置于50mm/min位置，旋动开关，可使托盘获得每分钟50毫米的升降速度，适宜于做沥青混合料的马歇尔试验。
3.将手柄选择置于1mm/min的位置，旋动开关，可使托盘获得每分钟1毫米的升降速度，适宜做承载比（CBR）等试验。
4.将手柄选择置于0的位置，可用摇动可获得1/6毫米圈的速度。
5.进行试验时，先将测力环用螺栓固定在横梁上,在将适当的附件(压头)固定在测力环下,将试件置于丝杠托盘中间,然后进行试验,试验所施加的载荷量,可以从测力环百分表上读出,(百分表指针回转时)。
6.丝杠托盘升降最大距离不应超过125mm。
7.使用结束后,应将仪器擦净,放于干燥通风地方,以防锈蚀。
8.测力环每年应到当地计量部门进行年检。
9.具体试验方法参照有关试验规程进行试验。
五、路面材料强度仪注意事项
1、机器变挡时，允许在机动状态下进行，若变挡困难，严禁强力操作。
2、断电后，通过摇把与变挡手柄的配合进行，至摇把摇不动，说明已挂上挡，取下摇把后，方可通电进行正式试验。
六、路面材料强度仪装箱单
1.主机：1台
2.摇把：1个
3.抗压压头：1个
4.吊环螺栓：1只
5.使用说明书：1份
6.合格证：1份
一、路面材料强度仪产品描述：
路面材料强度仪用于测定各种土工试件的无侧限压强度，间接用抗拉强度、承载比试验；还可用于测定沥青混合料的马歇尔试验，以及其它多种需要施加垂直载荷的试验。产品符合中华人民共和国强制性行业标准JTG 3441-2024《公路工程无机结合料稳定材料试验规程》、JTG 3430—2020《公路土工试验规程》、GB/T 50123-2019《土工试验方法标准》等要求。
二、路面材料强度仪主要技术参数
1.最大额定载荷：100kN/200kN；
2.丝杠托盘最大垂直移动距离：125mm；
3.工作电源：AC380V 50Hz 1.1kw；
4.工作速度：快速50mm/min，慢速1mm/min；
5.手动速度：1/6mm/圈；
6.重量：165kg。
三、路面材料强度仪结构
1.路面材料强度仪为立柱框架式结构：它是由底坐、变速箱、立柱、横粱、电机、电器开关等组成。
2.电动机由皮带将动力传给变速箱。变速箱通过一整套变速机构可使丝杠托盘获得两种机动升降速度、以满足马歇尔试验和承载比试验的要求。丝杠托盘的最大升降距离为125毫米。
3.另外，为满足试验的其它要求，仪器还配备了摇把，用摇动丝杠托盘升降移动，横梁上装有一个固定螺钉孔、可将适当的测力环螺栓固定在横梁上供试验使用。
4.电器开关可控制电机的正转（上升），反转（下降）和停止。
四、路面材料强度仪操作规程
1.通电源检查相位是否正常，上升按扭起动后必需上升，方可使用。
2.根据试验具体要求，选择速率手柄，手柄有3个选择位置，（以手柄上刻线与标盘为准），将选择手柄置于50mm/min位置，旋动开关，可使托盘获得每分钟50毫米的升降速度，适宜于做沥青混合料的马歇尔试验。
3.将手柄选择置于1mm/min的位置，旋动开关，可使托盘获得每分钟1毫米的升降速度，适宜做承载比（CBR）等试验。
4.将手柄选择置于0的位置，可用摇动可获得1/6毫米圈的速度。
5.进行试验时，先将测力环用螺栓固定在横梁上,在将适当的附件(压头)固定在测力环下,将试件置于丝杠托盘中间,然后进行试验,试验所施加的载荷量,可以从测力环百分表上读出,(百分表指针回转时)。
6.丝杠托盘升降最大距离不应超过125mm。
7.使用结束后,应将仪器擦净,放于干燥通风地方,以防锈蚀。
8.测力环每年应到当地计量部门进行年检。
9.具体试验方法参照有关试验规程进行试验。
五、路面材料强度仪注意事项
1、机器变挡时，允许在机动状态下进行，若变挡困难，严禁强力操作。
2、断电后，通过摇把与变挡手柄的配合进行，至摇把摇不动，说明已挂上挡，取下摇把后，方可通电进行正式试验。
六、路面材料强度仪装箱单
1.主机：1台
2.摇把：1个
3.抗压压头：1个
4.吊环螺栓：1只
5.使用说明书：1份
6.合格证：1份
产品相关关键字：路面材料强度仪
如果您对路面材料强度仪感兴趣，想了解更详细的产品信息，请与销售部联系13805609093
