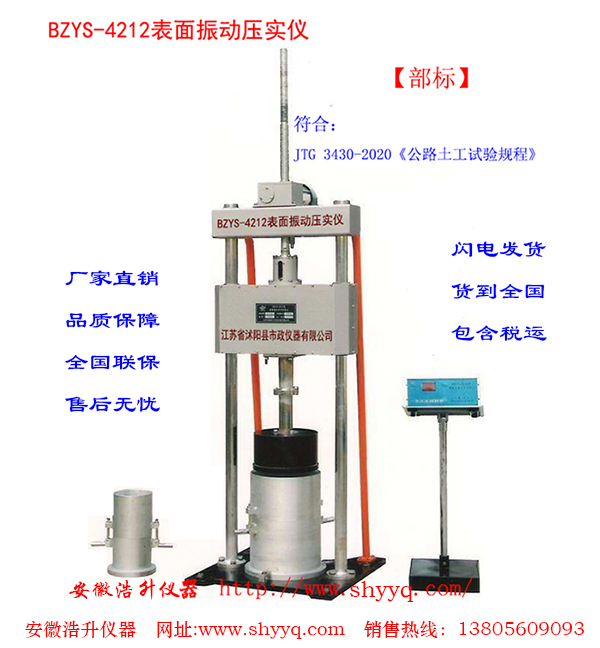

表面振动压实试验仪
日期:9/3/2023 7:01:44 PM 点击: 次
产品型号：BZYS-4212
一、表面振动压实试验仪用途
本仪器主要用于无黏聚性自由排水粗粒土和巨粒土（粒径小于0.075mm 的干土质量百分数不大于15％）的最大干密度。本仪器也适用于颗粒土，特别是击实试验无法或难以确定最大干密度及最大佳含水量的高透性土，此仪器也可测定出最佳含水量。试验的土样最大颗粒尺寸不得大于60mm。符合中华人民共和国行业标准JTG 3430-2020《公路土工试验规程》。
二、表面振动压实试验仪结构特点
1、由上压框架结构偏心振动装置和一定压实质量装置构成。
2、底板应牢固联结在混凝土基础上，基础尺寸为750mm×700mm×350mm，地脚螺丝为M16×300，底板地脚孔尺寸为560×636（中心距）。
3、立柱固紧在底板上，横架和立柱联接。
4、电机及变速箱固定在横架上。
5、支架及压头支架内部装有振动电机，由电机带动丝杠再带动支架，沿立柱上升和下降。
6、内径280mm试筒和内径152mm试筒、套筒各一套。
7、配电箱及其支座用连接电线插头和主机连在一起，外接电源380V，机上有自动控制装置。
三、表面振动压实试验仪主要技术参数
1、工作电源：AC380V 50Hz；
2、功率：0.75～2.2kW；
3、振动频率：30～50Hz；
4、激振力：10～80KN；
5、夯与振动电机总重在试样表面静压力大于：18Kpa；
6、试筒规格：φ280mm φ152mm（各1套）；
7、重量：290Kg；
8、外形尺寸（长×宽×高）：1250mm×850mm×1750mm
四、表面振动压实试验仪试验步骤：
1、本仪器的试验步骤按中华人民共和国行业标准：JTG 3430-2020《公路土工试验规程》T0133-2019表面振动压实仪法进行。
2、将主机固定于基础上。
3、立柱丝杠表面加机油。
4、用连接电线一端插在主机插座内，另一端插在配电箱内，将配电箱电源线插在电源上，指示灯亮。
5、按上升或下降按钮支架会沿立柱上升或下降，到一定位置会自动停止；按振动按钮，振动开始，由时间继电器控制振动时间（设定时间为6分钟）；遇到急停时按急停按钮。
6、将套筒套在试筒上，并紧密固定。按上升按钮使支架上升，将试筒放在底板上（有定位装置可进行调整）。按下降按钮使支架下降，到快接近套筒时慢慢使压头对准套筒落下。
五、表面振动压实试验仪维护保养
1、立柱、丝杆应加机油（保证表面有油）。
2、仪器不得随便拆卸，尤其是支架上的圆螺母，以免影响使用。
3、仪器使用后应擦洗干净，套上布罩。
六、表面振动压实试验仪装箱单
1、主机：1台
2、Ф280mm试筒：1件
3、Ф152mm试筒：1件
4、使用说明书：1份
5、合格证：1份
一、表面振动压实试验仪用途
本仪器主要用于无黏聚性自由排水粗粒土和巨粒土（粒径小于0.075mm 的干土质量百分数不大于15％）的最大干密度。本仪器也适用于颗粒土，特别是击实试验无法或难以确定最大干密度及最大佳含水量的高透性土，此仪器也可测定出最佳含水量。试验的土样最大颗粒尺寸不得大于60mm。符合中华人民共和国行业标准JTG 3430-2020《公路土工试验规程》。
二、表面振动压实试验仪结构特点
1、由上压框架结构偏心振动装置和一定压实质量装置构成。
2、底板应牢固联结在混凝土基础上，基础尺寸为750mm×700mm×350mm，地脚螺丝为M16×300，底板地脚孔尺寸为560×636（中心距）。
3、立柱固紧在底板上，横架和立柱联接。
4、电机及变速箱固定在横架上。
5、支架及压头支架内部装有振动电机，由电机带动丝杠再带动支架，沿立柱上升和下降。
6、内径280mm试筒和内径152mm试筒、套筒各一套。
7、配电箱及其支座用连接电线插头和主机连在一起，外接电源380V，机上有自动控制装置。
三、表面振动压实试验仪主要技术参数
1、工作电源：AC380V 50Hz；
2、功率：0.75～2.2kW；
3、振动频率：30～50Hz；
4、激振力：10～80KN；
5、夯与振动电机总重在试样表面静压力大于：18Kpa；
6、试筒规格：φ280mm φ152mm（各1套）；
7、重量：290Kg；
8、外形尺寸（长×宽×高）：1250mm×850mm×1750mm
四、表面振动压实试验仪试验步骤：
1、本仪器的试验步骤按中华人民共和国行业标准：JTG 3430-2020《公路土工试验规程》T0133-2019表面振动压实仪法进行。
2、将主机固定于基础上。
3、立柱丝杠表面加机油。
4、用连接电线一端插在主机插座内，另一端插在配电箱内，将配电箱电源线插在电源上，指示灯亮。
5、按上升或下降按钮支架会沿立柱上升或下降，到一定位置会自动停止；按振动按钮，振动开始，由时间继电器控制振动时间（设定时间为6分钟）；遇到急停时按急停按钮。
6、将套筒套在试筒上，并紧密固定。按上升按钮使支架上升，将试筒放在底板上（有定位装置可进行调整）。按下降按钮使支架下降，到快接近套筒时慢慢使压头对准套筒落下。
五、表面振动压实试验仪维护保养
1、立柱、丝杆应加机油（保证表面有油）。
2、仪器不得随便拆卸，尤其是支架上的圆螺母，以免影响使用。
3、仪器使用后应擦洗干净，套上布罩。
六、表面振动压实试验仪装箱单
1、主机：1台
2、Ф280mm试筒：1件
3、Ф152mm试筒：1件
4、使用说明书：1份
5、合格证：1份
产品相关关键字：表面振动压实试验仪
如果您对表面振动压实试验仪感兴趣，想了解更详细的产品信息，请与销售部联系13805609093
