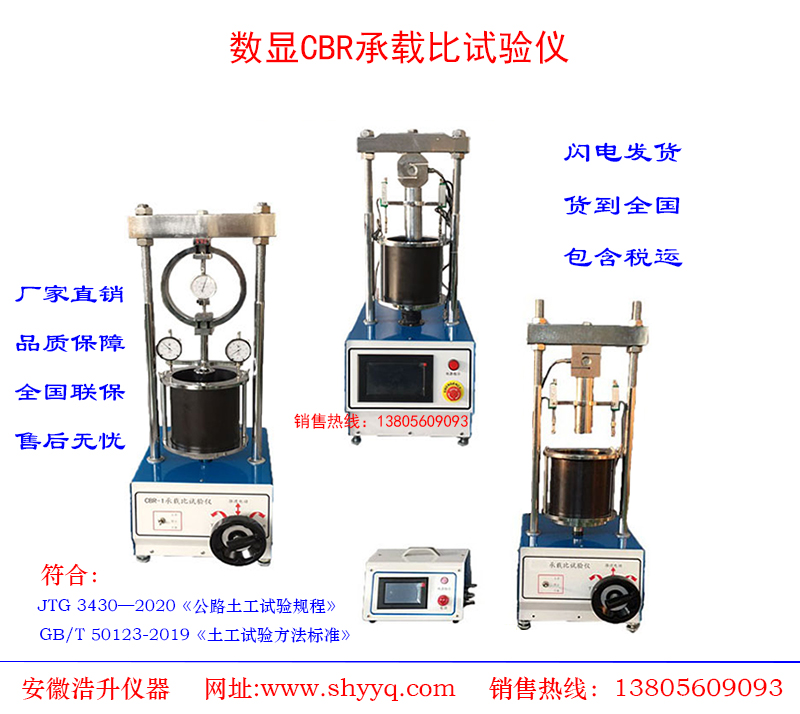

数显CBR承载比试验仪

产品型号：CBR-III
一、数显CBR承载比试验仪概述
    数显CBR承载比试验仪用于在规定的试筒内制作试件后，对各种土和路面基层、底层材料进行承载比试验。也适用于无机结合稳定材料试件无侧限抗压强度试验.混合料的最大粒径，应控制在25mm以内，最大不超过40mm。符合中华人民共和国行业标准JTG 3430—2020《公路土工试验规程》。
二、数显CBR承载比试验仪特点
    数显CBR承载比试验仪采用电脑全自动控制和检测，自动从45N初始压力开始进行位移传感器自动校零,启动电机;自动检测记录0-5mm范围内10组数据，在试验结束后可以查寻试验数据；接打印机可以输出试验结果和压强-位移曲线。
三、数显CBR承载比试验仪主要技术参数：
  1、最大荷载：50kN，精度1%；
  2、双位移传感器：0-10mm，精度1%；
  3、贯入杆直径：50mm±0.05mm，长100mm；
  4、主机上升速率：1mm/min；
  5、打印接口：标准并口；
  6、电源电压：AC220V 50Hz。
四、数显CBR承载比试验仪特点工作原理
    数显CBR承载比试验仪的电机供电由电控主机提供。电控主机面板上的控制按钮可以控制压力试验机工作台板的升降；启动按钮按下后，压力机工作平台上升、荷载传感器自动归零，荷载传感器初始压力=45N, 位移传感器自动校零，测量数据送入数显控制面板；试验仪测得位移最大值=10mm时，自动停机。
  1、数显CBR承载比试验仪放置在一个水平的平台上，平台应能够承载100Kg以上的质量。设备后面与墙壁之间的距离不应小于100mm。
  2、数显CBR承载比试验仪工作电压为：AC220V 50Hz，如使用的电源电压波动较大时（超过220V的±10％），应采用稳压设备，保证仪器的正常使用，供电电压不符合要求时，禁止使用操作设备，否则将会导致仪器的严重损坏。
  3、数显CBR承载比试验仪供电部分有保险管插座；规格为Φ5X20－5A
  4、在安装时，将压力试验机；荷载传感器、位移传感器、电控主机供电电缆分别接入相应接口，并保证连接可靠。
  5、开启电源开关，使整个设备预热10分钟左右。
  6、按上升按扭，电机运行，试验平台上升；松开后电机停止运行。
  7、按下降按扭，电机运行，试验平台下降；按下复位按扭电机停止运行。平台下设有限位开关,下降到极限位置时自动停止运行。
  8、按试验规范要求，试验前应将试件和试模放入升降平台.
  9、拉动手轮向外,顺时旋转手柄;试模上升;检查位移传感器显示分别在零点附近时;荷载显示数值有变化。反向旋转让试模卸载。
  10、先按下复位按扭，进行复位；把拉动手轮向里推进,按下启动按钮，试模上升，控制面板上的数显实时显示荷载和位移值。观察显示面板上的位移读数值；位移值超过5mm时按下复位按钮，试验结束并保存所有实验数据。在运行过程中，位移值超过10mm时试验仪自动停机。
  11、试验结束后，按下复位、查询按钮，数显仪器显示位移0-5范围内十个荷载数据。试验报告可以通过打印机输出显示试验结果，按复位、打印键打印机自动打印试验结果试验报告。（打印机联机指示灯亮，否则，按打印机联机键使打印机联机指示灯亮）
  12、在试验过程中，遇见异常情况时可以按复位按钮，终止试验。
  14、每次试验重新开始前，应先按复位按钮，使试验仪器复位。
五、数显CBR承载比试验仪装箱清单
  1、试验主机：1台
  2、控制器：1台
  3、压力传感器:1套
  4、位移传感器:2只
  5、电源线：1根
  6、贯入杆、位移支架：各1套
  7、说明书：1份
  8、产品合格证：1份
