应变控制式直剪仪（电动二速）

日期:9/3/2023 10:45:06 AM 点击: 次

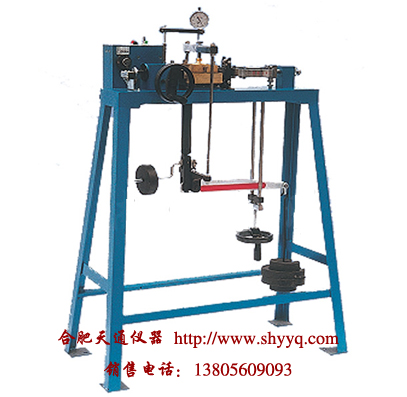

ZJ-Ⅱ应变控制式直剪仪

型号：ZJ-Ⅱ

仪器用于测定土的抗剪强度，通常采用四个试件在不同的垂直压力下，施加剪切力进行剪切，求得破坏时的剪应力，根据库仑定律确定抗剪强度系数、内摩擦角和凝聚力。

1、垂直载荷：最大400kPa；压力分级：100kPa、200kPa、300kPa、400kPa

2、杆杠比：1：12；剪切盒：1套；试件面积：30cm2

3、水平剪切力：1.2kN

4、剪切速率：0.8mm/min、2.4mm/min，（电动二速、手动）

5、额定功率：120W

6、工作电源：220V±10% 50Hz

7、仪器尺寸(长x宽x高)：900 x 650 x 1200mm

8、仪器重量：65Kg

1．将剪切盒上下各加上Φ61.5×12.7mm透水石壹块，装上传压活塞，将加荷框上横梁轻放于传压活塞上。此时杠杆目测基本水平。（砝码盘挂在重点轴上）。

2．调整平衡锤进退使杠杆稍离传压活塞（不接触活塞）。在砝码上加24g砝码，此时杠杆向下压至传压活塞。目测保持杠杆稍向上倾斜。

3．摇动手轮使剪切盒前进接触到测力计，百分表指针稍动即停止。

4．提杠杆末端，使加荷框离开传压活塞，靠在推动座上。

5．剪切盒上插有两个螺杆插销，试验开始时，应将螺杆插销旋下。

6．摇动手轮，每转一圈，推动轴前进0.20mm。

7．试验完成后，加荷框上横梁、传压活塞接触螺杆及平衡锤不需调整，只需将卸荷下杠杆向上提离剪切盒即可，取出试样，清洗剪切盒后再做第二次试验。

8．使用完毕后，应清洗擦干，蜗轮蜗杆注意上稀黄油，杠杆的向心球轴承内注意上机油。妥善保管剪切盒与插销，不得弯曲变形。
