CBR承载比试验仪

日期:9/3/2023 6:56:30 PM 点击:

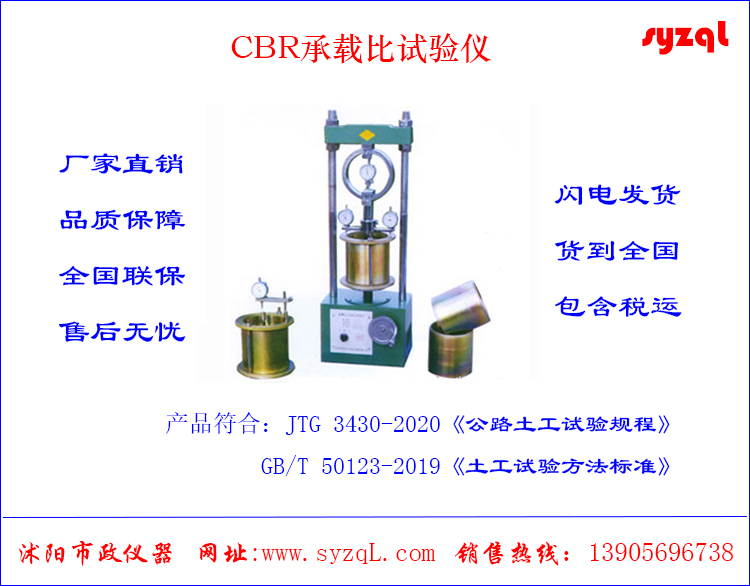

CBR承载比试验仪

JTG 3430—2020《公路土工试验规程》---- 18 承载比(CBR)试验


CBR承载比试验仪

产品型号:CBR
一、
CBR承载比试验仪用途

CBR承载比试验仪是用于在规定的试筒内将试件制成后,对各种土和路面基层、底基层材料进行承载比试验。也适用于无机结合稳定材料试件在无侧向压力的条件下,无侧限抗压强度试验的测定。混合料的最大粒径,应控制在25mm以内,最大不超过40mm。符合中华人民共和国行业标准JTG 3430—2020《公路土工试验规程》和中华人民共和国国家标准GB/T 50123-2019《土工试验方法标准》要求。
二、
CBR承载比试验仪主要参数
  1.试筒:内径152mm×高170mm金属圆筒,套环高:50mm,筒内垫块:直径151mm×高50mm;
  2.夯锤和导管:夯锤的底面直径50mm,总质量4.5kg。夯锤在导管内的总行程为450mm;
  3.贯入杆:直径50mm×长100mm;
  4.升降速率:1mm/min;
  5.最大荷载:50KN;
  6.电源:AC220V±10% 50Hz。
三、
CBR承载比试验仪仪器操作方法
  1、使用前仪器检查
  ㈠、手动检查:拉动手轮向外,检查手动状态时仪器运转是否正常(主要用于试件的对中)。
  ㈡、电动检查:再将手轮向里推进,拨动电源开关,检查电动状态时仪器运转是否正常。
  2、仪器横梁调整
  根据试件的不同规格(高度),调整横梁与升降托盘之间的高度,方法为:松开螺母,调整横梁到所需高度后,把横梁调平(可用尺或测量应力环的中心位置决定),然后将螺母拧紧。
  3、根据不同的试件,及所需要做的试验,选用不同的配件于应力环的下端(贯入试验及无侧限抗压试验)。
  4、将试件放置在升降托盘中心位置上。
  5、拨动电源开关,使仪器的升降托盘上升,在距试件约3mm-5mm处停机,用手动方法或直接在电动状态下再作一次试件对中的校准。(升降托盘底平面与变速箱上平面处有效升降高度为80mm)。
  6、当试件破坏时,立即停机同时读取应力环中的百分表读数。在检定证书中选取相近该读数的上限和下限值,以下式计算破坏时的负荷(KN):y-y1/x-x1=y2-y1/x2-x1;式中:y—所求负荷数y1—上限负荷数;y2—下限负荷数;x—试件破坏时百分表读数;x1—上限百分表(指示器)读数x2—下限百分表(指示器)读数。
四、
CBR承载比试验仪试验方法
  1、CBR承载比试验仪参见中华人民共和国行业标准《公路土工试验规程》方法进行。
  2、无侧限抗压强度试验,参见中华人民共和国行业标准《公路工程无机结合料稳定材料试验规程》的方法进行。
五、
CBR承载比试验仪仪器保养
  1、每次试验结束后,应将仪器擦拭干净,放在通风处保管。
  2、每年应将仪器变速箱内的润滑油脂进行更换。
  3、仪器上的应力环,应每年到当地的计量部门进行标定。
六、
CBR承载比试验仪装箱单
  1、主机:1台
  2、应力环:1只
  3、贯入压头:1套
  4、说明书:1份
  5、合格证:1份

产品相关关键字:
CBR承载比试验仪
如果您对
CBR承载比试验仪感兴趣,想了解更详细的产品信息,请与销售部联系:13805609093
