灌砂筒

日期:9/3/2023 7:20:52 PM 点击: 次

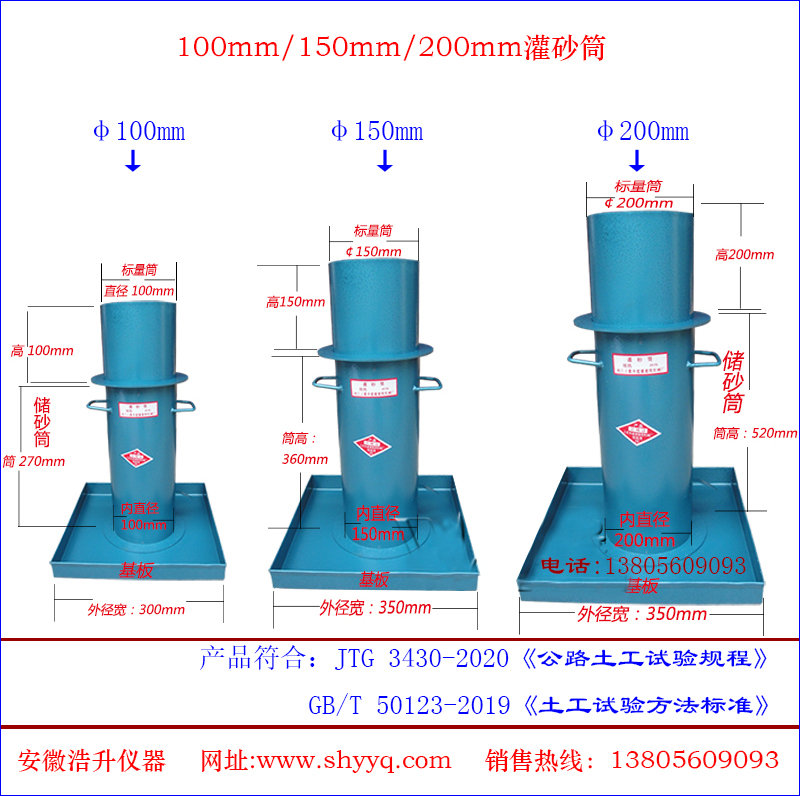

100mm/150mm/200mm灌砂筒

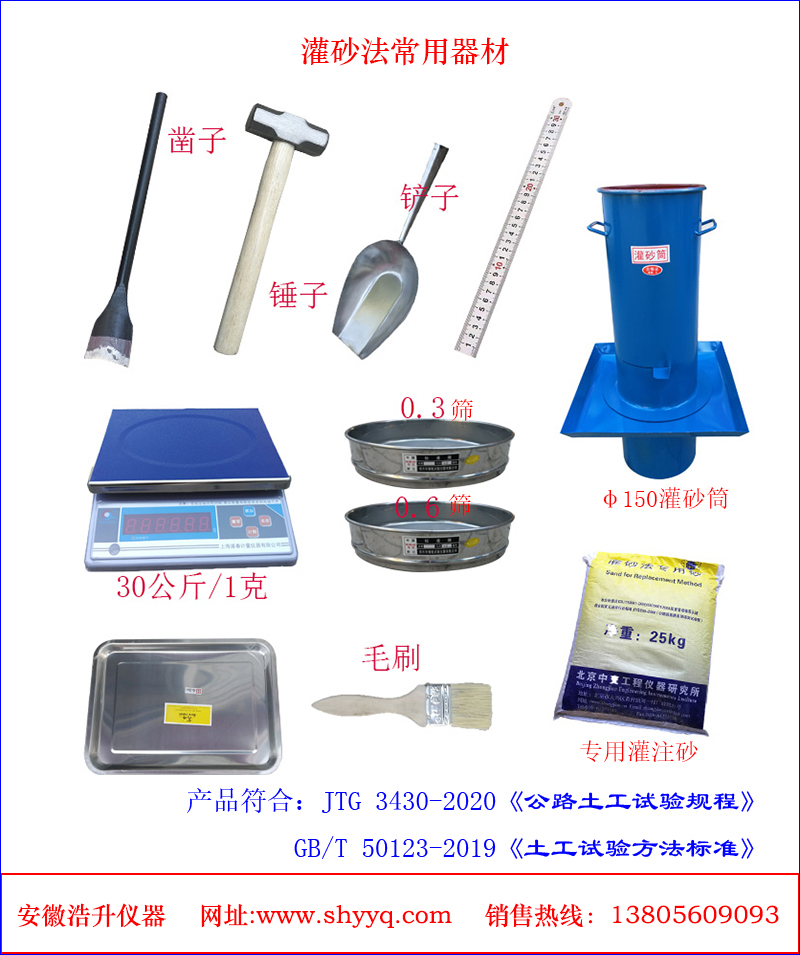

灌砂法用器材

灌砂筒

产品型号：100mm/150mm/200mm

一、灌砂筒的详细资料：

灌砂筒用于本试验法适用于在工地测定砂土、砂砾土、砂跞料级配砾石、水泥稳定土、石灰稳定土等的容重，上述各种集料的最大粒径不得超过25毫米。测定容重层的厚度不超过150毫米。

二、灌砂筒主要技术参数

1、灌砂筒(钢管或塑料)的内径150毫米、总高360毫米，主要分两部分，上部为储砂筒，筒深270毫米，容积约4603。筒底中心有一个直径15毫米的圆孔。

2、灌砂筒标准灌：内径150毫米，高150毫米。

3、灌砂筒内径20毫米、总高520毫米、容积约1100厘米³。

三、灌砂筒标定：

标定灌砂筒下部圆锥体内砂的重量，其步骤如下：

1、在储砂筒内装满砂，筒内砂的高度与筒顶的距离不超过15毫米，称取筒内砂的重量准确至1g(m1)，每次标定及而后的试验都应该维持这个重量不变。

2、灌砂筒将开关打开、让砂流出，并使流出砂的体积与工地所挖试洞的体积相等(或等于标定的容积)，然后关上灌砂筒开关，并称量筒内砂的重量，准确至1g(m3)。将灌砂筒放在玻璃板上，将灌砂筒开关打开，让砂流出直到筒内砂不再下流时，将灌砂筒开关关上，并小心取走灌砂筒。

3、收集并称量留在玻璃板上的砂，准确至1g，此砂就是填满灌砂筒下部圆锥体的砂。

4、重复上述测量至少三次，最后取其平均值，准确至1g(m²)。

①用水确定灌的容重V(厘米³)。

②在储砂筒内装入重量为m1的砂，并将灌砂筒放在标定灌上，将灌砂筒开关打开、让砂流出(在整个流砂过程中不要碰动灌砂筒)直到储砂筒内的砂不再下流时，将灌砂筒开关关闭取下灌砂筒称取筒内剩余砂的重量，准确至1g。重复上述测量，至少三次，然后取平均值准确至1g(m2)。

由下式计算填满标定灌所需砂的重量m

m＝m1-m2-m3

m2—灌砂筒下部圆锥体内砂的平均重量g

m3—灌砂入标定灌后，筒内剩余砂的重量g

用下式计算砂的单位比重γ2(g/厘米3)

γ2＝m2/V

式中V标定灌体积(厘米3)

用下式计算试验地点土和稳定土的湿容重γw(g/厘米3)

γw＝mw×γ2/mb

mw—试洞中取出的砂、全部土和稳定土重

mb—填满试洞所需砂的重量g

γ2—量砂单位比重g/厘米3

用下式计算土或稳定土容重γd(g/cm³)

γd＝γw/(1+W％)

式中W—土或稳定土的含水量％

在水泥稳定土或石灰稳定土的场合或用下式计算其干容重γd(g/cm³) γd＝mq×γmb

式中mq—从式洞中取出稳定土的干容重(g)

产品相关关键字：灌砂筒

如果您对灌砂筒感兴趣，想了解更详细的产品信息，请与销售部联系：13805609093
