振动台法试验装置

日期:9/3/2023 6:57:06 PM 点击: 次

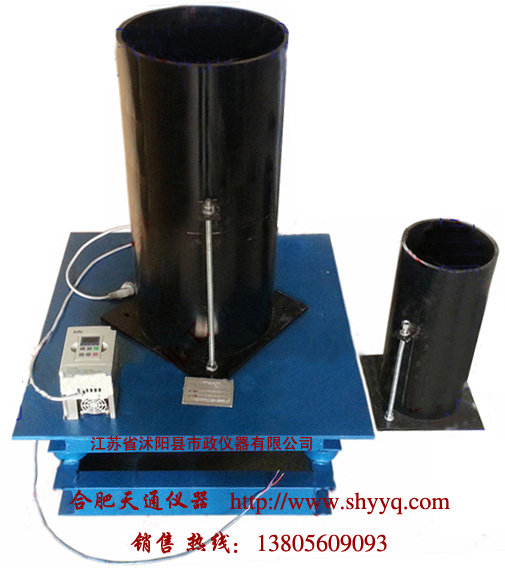

WTZF-1振动台法试验装置

产品型号：WTZF-1

振动台法试验装置用于测定无粘性自由排水粗粒土和举粒土(包括堆石料)的最大干密度的专用设备。符合JTJ051-93中的T0132-93的技术要求。广泛用于交通建筑科研单位,高等院校等土工试验室。

二、振动台法试验装置主要特点：

1、采用变频技术，振动频率可按需要在0-60HZ内任意调节。

2、振动时间采用预置拨码开关，可按需要在0-99小时内任意设置。

3、采用专用调频电机.振动噪声小，有利于保护操作者的身心健康。

4、采用压板式固定试模，放置及取下试模方便。振动工作台面上已预留螺孔，更换大小试筒需向里或向外移动一个螺孔，即可改变大小试模的定位和固定。

三、振动台法试验装置主要技术参数：

1、振动台台面尺寸：800×800mm；

2、工作电压：220V；

3、额定功率：1.5Kw；

4、双振幅：0～2mm可调；

5、振动频率：0～60Hz(出厂设置50Hz)；

6、振动时间：0～99H(出厂设置10M)；

7、最大载重：300kg；

8、净重：240Kg；

9、试筒（1）：内径300mm 高340mm 套管高340mm；试筒（2）：内径200mm 高230mm 套管高280mm；

10、加重底板：直径略小于相应试筒内径；

11、加重块：对相应采用的试筒，加重块及其加重底板在试样表面产生静压力大于18KPa；

12、百分表及支架：百分表量程至少50mm以上，分度值为0.025mm（用户自备）。

四、振动台法试验装置注意事项：

1、使用振动台法试验装置时，要认真阅读技术说明书，熟悉技术指标、工作性能、使用方法、注意事项，严格遵照仪器使用说明书的规定步骤进行操作。

2、初次振动台法试验装置人员，必须在熟练人员指导下进行操作，熟练掌握后方可进行独立操作。

3、实验时使用的振动台法试验装置，要布局合理，摆放整齐，便于操作，观察及记录等。

五、振动台法试验装置操作步骤：

1、充分搅拌烘干试样，即使其颗粒分离程度尽可能小；然后大致分成三份。测定并记录空试筒质量。

2、用小铲或漏斗将任一份试样徐徐装入试筒，并注意使颗粒分离程度最小(装填宜使振毕密实后的试样等于或略低于筒高的1/3)抹平试样表面。然后可用橡皮锤或类似物敲击几次试筒壁，使试料下沉。

3、放置合适的加重底板于试料表面，轻轻转动几下，使加重底板与试样表面密合一致。卸下加重底板把手。

4、将试筒固定于振动台面上，装上套筒，并与试筒紧密固定，将合适的加重块置于加重底板上，其上部尽量不与套筒内壁接触。

5、设定振动台在振动频率 50Hz 下的垂直振动双振幅为 0.5mm；或在振动频率 60Hz 下的垂直双振幅为 0.35mm。振动试筒及试样等，在 50Hz 下振动10min；在 60Hz下振动 8min。振毕卸去加重块及加重底板。

6、按本规程 2—5 步骤进行第二层、第三层试料振动压实。但第三层振毕加重底板不再立即卸去。

7、卸去套筒，然后检查加重底板是否与试样表面密合一致，即按压

8、加重底板边缘，看其是否翘起，若翘起则宜在试验报告中注明。

9、将百分表架支杆插入每个试筒导向瓦套中；刷净试筒顶沿面上及加重底板上位于试筒导向瓦两侧测量位置所积落的细粒土，并尽量避免将这些细粒土刷进试筒内，然后分别测读并记录试筒导向瓦每侧试筒顶沿面(中心线处)各三个百分表读数，共12个读数(其平均值即为终了百分表读数Rf) 。
