灌水法测定仪

灌水法测定仪

规格型号：GSY-1
一、灌水法测定仪产品介绍：
    灌水法测定仪用于现场测定粗粒土和巨粒土的密度。符合GBT50123-2019《土工试验方法标准》、JTG 3430—2020《公路土工试验规程》标准要求。
二、灌水法测定仪主要技术参数：
  1.试筒直径：200mm、试筒高度：350mm；
  2.最大盛水量：10000ml；
  3.精度：±25ml；
三、灌水法所需仪器设备：
  1.座板：座板为中部开有圆孔，外沿呈方形或圆形的铁板，圆孔处设有环套，套孔的直径为土中所含最大石块粒径的3倍。
  2.薄膜：聚乙烯塑料薄膜。
  3.储水筒：直径应均匀，并附有刻度。
  4.台称：称量50kg，感量5g。
  5.其他：铁镐、铁铲、水准仪等。
四、灌水法测定仪使用方法：
  1.根据试样最大粒径宜按表确定试坑尺寸。 试坑尺寸 按确定的试坑直径划出坑口轮廓线。将测点处的地表整平，地表的浮土、石块、杂物等应予清除，坑凹不平处用砂铺整。用水准仪检查地表是否水平。
  2.在整平后的地表，将座板固定。将聚乙烯塑料膜沿环套内壁及地表紧贴铺好。记录储水筒初始水位高度，拧开储水筒的注水开关，从环套上方将水缓缓注入，至刚满不外溢为止。记录储水筒水位高度，计算座板部分的体积。在保持座板原固定状态下，将薄膜盛装的水排至对该试验不产生影响的场所，然后将薄膜揭离底板。
  3.在轮廓线内下挖至要求深度，将落于坑内的试样装入盛土容器内，并测定含水量。
  4.用挖掘工具沿座板上的孔挖试坑，为了使坑壁与塑料薄膜易于紧贴，对坑壁需加以整修。将塑料薄膜沿坑底、坑壁紧密相贴地铺好。在往薄膜形成的袋内注水时，牵住薄膜的某一部位，一边拉、松，一边注水，以使薄膜与坑壁间的空气得以排出，从而提高薄膜与坑壁的密贴程度。
  5.记录储水筒内初始水位高度，拧开储水筒的注水开关，将水缓缓注入塑料薄膜中。当水面接近环套的上边缘时，将水流调小，直至水面与环套上边缘齐平时关闭 注水管，持续3～5min，记录储水筒内水位高度。
五、灌水法测定仪结果整理：
  细粒与石料应分开测定含水量，按下式求出整体的含水量：
  式中：w f———细粒土部分的含水量，％；
  wc ———石料部分的含水量，％；
  pf———细粒料的干质量与全部材料干质量之比
  式中：V1———试坑容积，cm 3；
  h1———储水筒内初始水位高度，cm；
  h2———储水筒内注水终了时水位高度，cm。
  6．4．4．4　按下式计算试样湿密度：
  式中：m p———取自试坑内的试样质量，g。
  精密度和允许差：
  灌水法密度试验应进行两次平行测定，两次测定的差值不得大于0．03g／cm，取两次测值的平均值。

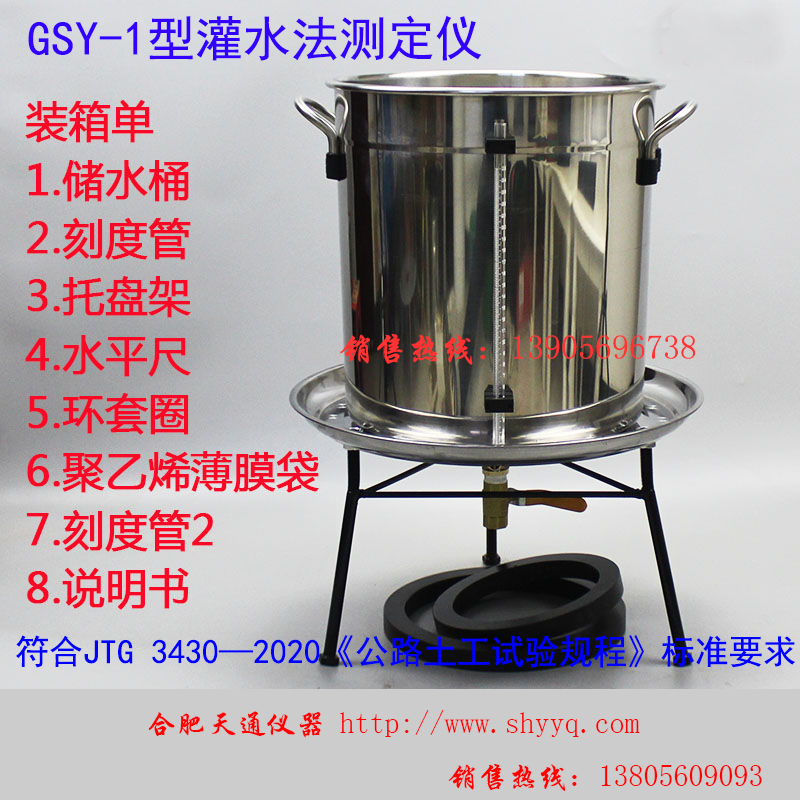

六、灌水法测定仪装箱单：
  1.储水桶：1只；
  2.刻度管：1根；
  3.托盘架：1个；
  4.水准尺：1把；
  5.座板：1套；
  6. 聚乙烯塑料薄膜：1套
