LD127-ⅡD/F多功能路面材料强度试验仪（10T/20T)

日期:9/3/2023 10:48:01 AM 点击: 次

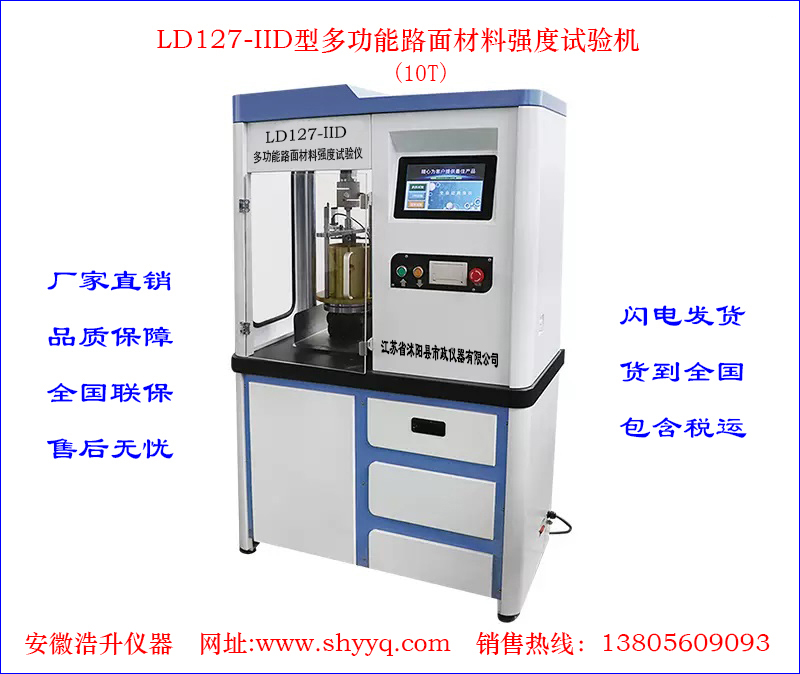

LD127-ⅡD/F多功能路面材料强度试验仪（10T/20T)

规格型号：LD127-ⅡD/F
一、多功能路面材料强度试验仪用途
    多功能路面材料强度试验仪用于测定无机结合料稳定材料（包括稳定细粒土、中粒土和粗粒土）试件的无侧限抗压强度，间接抗拉强度（劈裂试验）、承载比试验（包括膨胀量测定）。也可选配对应的附具进行多项试验：抗压、霹雳、马歇尔稳定度、CBR承载比、弹性模量、小梁弯曲等试验，是公路施工单位、大专院校及质检部门必备仪器。产品符合中华人民共和国强制性行业标准JTG 3441-2024《公路工程无机结合料稳定材料试验规程》、JTG 3430—2020《公路土工试验规程》、GB/T 50123-2019《土工试验方法标准》等要求。
二、多功能路面材料强度试验仪结构特点
    1.本机为立柱框架式结构：由机架、动力单元、变速箱、立柱、横粱、压力传感器、电脑控制箱等组成。
    2.带有行程保护功能，下压盘下降到最低点时自动停机。
    3.本机采用电脑控制具有加载稳定、丝杆行程大、操作简单、试件取得最大载荷强度时自动停机、试验数据自动记录保存、打印等功能，是公路施工单位、大专院校及质检部门必备仪器。
    4.10.1寸触屏，全新设计的UI系统和试验软件。
    5.24Bit高精度A/D转换器，双压力，双位移传感器配置，数据更精准。
    6.配备微型打印机，可以连接PC机通过电脑打印数据。
    7.完善的保护措施大大降低仪器误操作损坏的机率。
    8.仪器可存储10组试验（包括试验曲线）数据。
    9.多种试验程序，自动加载、自动回位、自动记录数据、自动计算试验结果。
   10.可以做土工CBR、回弹模量、无机结合料无侧限抗压强度以及间接抗拉强度(劈裂试验)、弯拉强度、抗压回弹模量、劈裂回弹模量等。
   11.仪器自动试验，显示并打印压力及对应得流值，绘制试件受力变形的坐标曲线图。
   12.可以选配PC版试验软件，可以完成更多试验，获得更详细的报表打印和曲线显示功能。
三、多功能路面材料强度试验仪主要技术参数
   ● 最大压力荷载：100KN(LD127-ⅡD)、200KN(LD127-ⅡF)；
   ● 丝杠托盘最大行程：200mm；
   ● 加载速率：0～50mm/min任意设置（无级变速）；
   ● 压力通道1/传感器量程：100kN、200kN；
   ● 压力通道2/传感器量程：50kN；
   ● 压力分辨率：0.01kN（200kN）、0.001kN（50kN）；
   ● 压力精度：优于0.5%；
   ● 位移传感器量程（双通道）：0～15mm，分辨率0.001mm；
   ● 位移传感器精度：优于0.3%；
   ● 允许混合料最大粒径：不大于40mm；
   ● 计算机接口：DB9 232；
   ● 工作电源：AC380V 50Hz 3.2kw（三相4线）；
   ● 工作环境温度：0℃～60℃；
   ● 外形尺寸(L×W×H)：1050mm×540mm×1540mm；
   ● 整机重量：150kg。
四、多功能路面材料强度试验仪使用方法
    1.接通电源，检查主机相位连接是否正确。按住控制器“上升”按钮，主机应该上升，手松后仪器自动停机；按“下降”按钮，主机应该下降，停止按复位键。否则应该立即换相。
    2.在确定相位联接正确情况下，再按“下降”按钮，检查下降到最低限时，能否自动停机。
    3.以上检查结束后，方可进入试验过程。
    4.在进行试验前，将主机降至最低限位置上。
    5.将抗压压头拧入压力传感器下方的螺纹内，并使之可靠接触。
    6.将仪器横梁调整到比试件略高5mm左右位置上。
    7.把试件放在丝杆托盘上，并使之居中，然后按控制器上的“上升”按钮，使试件与压头略有些间隙。
    8.按控制器的“复位”键后，再按“启动”键，仪器自动上升，在试件破坏取得载荷最大值时，自动停机。
    9.按“打印”键，将试验结果值自动打印出来。
   10.按“下降”按钮，使仪器下降至最低位后自动停机，整个试验结束。
   11.下个试件试验，重复以上步骤4-7项即可。
五、多功能路面材料强度试验仪装箱单
    ① 主机：1台
    ② 抗压压头：1只
    ③ 压力传感器：1套
    ④ 电脑控制器：1台
    ⑤ 吊紧螺栓：1根
    ⑥ 电源线：2根
    ⑦ 控制线：1根；
    ⑧ 使用说明书：1份
    ⑨ 合格证：1份
    ⑩ 保修卡：1份
