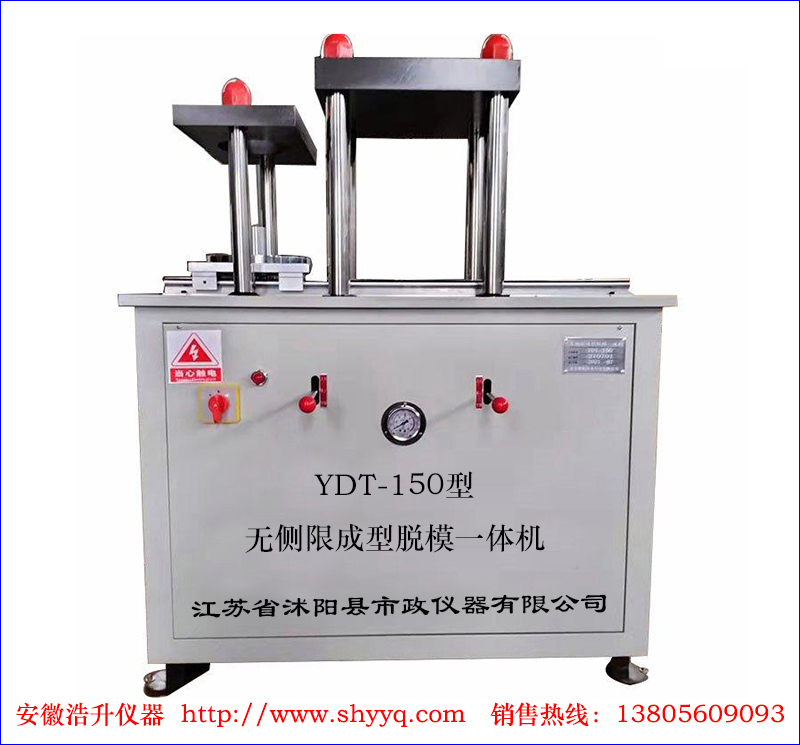

无侧限成型脱模一体机

无侧限成型脱模一体机

规格型号：YDT-150
一、无侧限成型脱模一体机用途
     无侧限成型脱模一体机主要用于公路工程无机结合料稳定材料强度试验中试件成型制作和脱模用。本机成型与脱模为一体结构,具有省时、省力、高效等优点。产品符合中华人民共和国强制性行业标准JTG 3441-2024《公路工程无机结合料稳定材料试验规程》、JTG 3430—2020《公路土工试验规程》、GB/T 50123-2019《土工试验方法标准》准要求。
二、无侧限成型脱模一体机主要技术参数
   1.成型和脱模规格：直径为50mm、100mm、101.6mm、150mm、152mm；
   2.成型额定推力：1000KN(已设定好，不需要更改)；
   3.脱模额定推力：300KN；
   4.制件速度：80mm/min；
   5.脱模速度：200mm/min；
   6.制件最大行程：150mm；
   7.脱模最大行程：300mm；
   8.工作电源：AC380V 50Hz 2.2kw；
   9.油泵额定压力：31.5MP/r；
  11.油泵公称排量：2.5ml/r；
  12.油泵额定转速：1500r/min；
  13.整机重量：450kg。
三、无侧限成型脱模一体机操作与维修
   ⑴ 操作前的准备工作
   1、将立柱表面滑动部位喷洒或点滴些机油
   2、初次开机将油箱内加注46#液压油
   3、本设备液压泵为顺时针旋向，不允许反转。接线后再电源指示灯有电的情况下启动液压泵，启动后空转3-5分钟，在加压工作。
   ⑵ 操作程序
   1、向前推液压阀操纵杆，使托盘上升30-50mm向后拉操纵杆使托盘下降，反复操作未发现故障或动作时迟滞现象，即可正常工作。
   2、将托盘下降至低位，取模具在模桶及上下压柱上喷涂油膜，预防成型后粘连，以利于脱模；
   3、将配好的混合料分数次装入模桶，每次装入后用捣棒均匀捣实，然后将上压柱放入模桶内；
   4、装好料的模具放到托盘上，推动操纵杆，使压柱和模桶上升，直到上压柱被压入模桶之内即可放松操纵杆，对试件进行一分钟保压后拉动操纵杆使模具与托盘降至低位。
   5、试件成型完毕后将模具移至脱模位置，模具一定要对正脱模出口，可以托盘上标线为准，推动操纵杆使下压柱升至上面，待试件被顶出模桶后，谨慎取出试件进行养生。
   6、每次做完实验，将机器上的残留擦拭干净，移动部分喷涂油膜以备下次使用。
