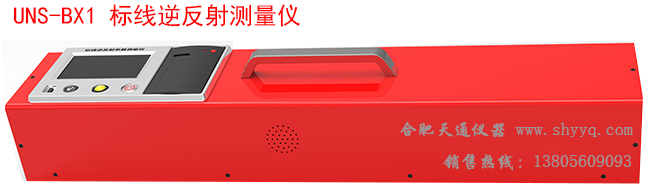

UNS-BX1标线逆反射测量仪


相关产品链接:交通标志逆反射系数检测仪】  标线逆反射测试仪】  标线厚度测定仪
标线逆反射测量仪

规格型号:UNS-BX1
一、
标线逆反射测量仪用途:
   标线逆反射测量仪是一款便携式现场测量仪器,用于测量道路标线的逆反射系数R’或称比亮度,单位为mcd·1x-1·m-2。该仪器操作简便,人机界面友好,量值可靠,既适用于实验室使用,也可以用于现场测量。是生产,质量监督,工程施工,监理单位等单位测量路面标线逆反射性能的首选仪器。
二、
标线逆反射测量仪符合标准:
   符合国际照明委员会(CIE)的出版物第72号,美国ASTM D4061-94、德国DIN67520,67521以及我国GB/T 26377-2010《逆反射测量仪》、GB/T 16311-2009《道路交通标线质量要求和监测方法》、JJG(交通)059-2004《逆反射测量仪检定规程》等相关标准的要求。
三、
标线逆反射测量仪测量原理:

标线逆反射测量仪的几何条件是模拟汽车在夜间公路上行驶时,汽车前照灯照射路面上的逆反射材料制作的标线,经其反射后,被驾驶室内的司机观察到的情景。其光路示意图如下图所示。

标线逆反射测量仪测量原理图

前照灯的光轴与路面的法线(参考轴)之间的夹角成为入射角(β),规定为88.76°,前照灯的光轴与逆反光线之间的夹角称为观测角(α), 规定为1.05°。光源、光学系统按照入射角β投向标线,被测标线的尺寸为300 X 60mm,从标线反射的光线按照 1.05°的观测角α,发射至装有V(λ)滤光器内被探测收集,并被处理后在测量值显示器显示,即为逆反射系数R’测量值。
四、
标线逆反射测量仪结构特点:
1.标线逆反射测量仪,采用光电一体化高精度、高稳定结构设计,系统运用高规格的MCU主控模块、大容量存储单元和加载手写输入功能的触摸屏显以及嵌入式程控软件,支持快速检测并通过内置打印机现场打印结果,具有免预热、测量误差小、即开即用等使用特点。
2.支持快速测量(3秒内测出逆反射系数值);
3.支持简单校准程序;
4.电池容量大,超长待机,且支持快速充电;
5.支持高亮度LCD透明触摸屏,在光照下可看清操作界面;
6.支持多次测量计算平均值;
7.支持存储99999条以上检测数据信息,包括测量数据、操作者、路段信息及检测时间等;
8.支持8G SD卡数据存储,且支持数据储存为Excel表格形式,通过U盘功能导出到电脑上;
9.支持测量数据实时播报;
10.支持锁定现场检测数据,直接通过打印机现场打印出检测结果;
11.采用触摸键盘输入汉字、英文和字符;
12.支持现场温度和湿度的实时显示;
13.可向国外客户开放英文菜单操作模式,方便其使用;
14.支持智能待机管理,无操作时系统自动进入休眠状态;
15.便携式仪器;
16. 外形尺寸较小/重量较轻;
17.支持在相同的现场环境下,检测前一次校准2种颜色,无需每次检测或遇到不同颜色都进行校准操作。

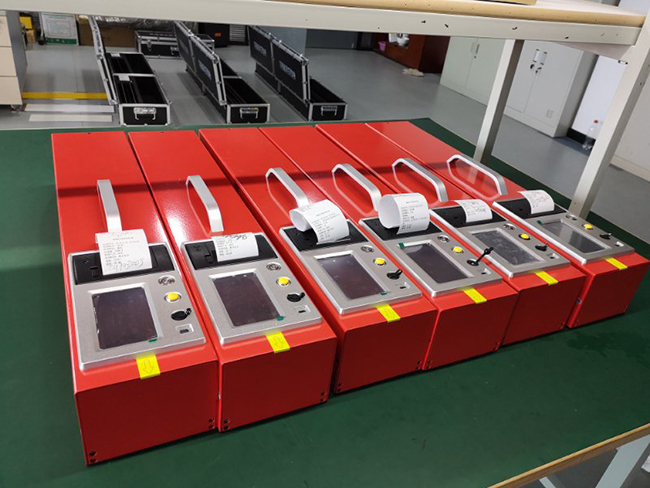

标线逆反射测量仪


五、
标线逆反射测量仪主要技术参数:
1.测量项目:逆反射系数 mcd.m-2.lx-1;
2.测量值范围:0~4000;
3.观察角:1.05°;
4.入射角:88.76°,互补角度为1.24°;
5.光源色温:2856±50K;
6.测量光孔面积:340mm x 95mm;
7.重复性测量误差:≤3%;
8.电池持续工作时间:>72h;
9.数据存储空间:8GB;
10.内置电池容量:13Ah;
11.充电电源:DC 8.4V;
12.使用环境温度:-15℃~+60℃;
13.使用环境湿度:<98%,不结霜;
14.整机体积:700mm×135mm×115mm。

标线逆反射测量仪测量原理
