沥青软化点仪

日期:5/19/2023 9:25:21 PM 点击: 次

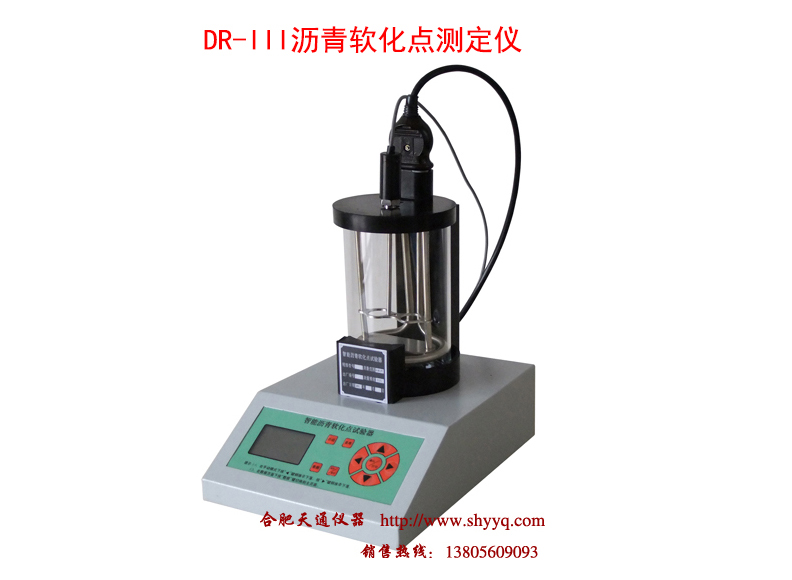

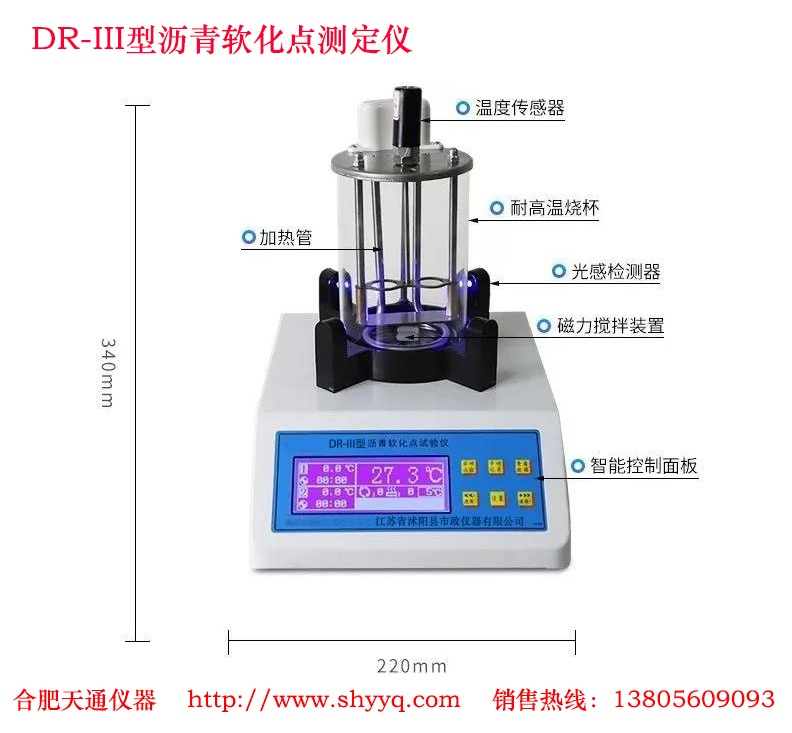

沥青软化点仪

产品型号：SYD-2806E

一、沥青软化点仪详细资料

沥青软化点仪按环球法测定粘稠石油沥青软化点。沥青试样在规定尺寸的铜环内放置规定尺寸、重量的钢球，试样在规定的加热条件下（每分钟温度升高5℃±0.5℃），软化下移达到规定的距离（25.4mm）时的加热温度为该试样的软化点。温度由仪器自控，无人为误差；外置式温度探头，对温度反映灵敏；速度采用PID加模糊逻辑算法控制，线性升温；新型外观，操作更加方便；有磁力搅拌装置，试验温度更均匀；自动、手动两种记录试验结果，自动计算平均值。

二、沥青软化点仪用途及适用范围

测定沥青材料软化时的温度，以鉴定沥青的粘性和耐热性。适用于测定粘稠石油沥青，粘稠页岩沥青，硬煤沥青及软煤沥青等沥青材料的软化点。

三、沥青软化点仪主要技术规格

1、钢球质量：3.50g±0.05g；

2、钢球直径：9.53mm；

3、烧杯容积：800ml；

4、工作电源：AC220V 50Hz 1.5kw；

5、测温范围：－5～185℃；

6、升温速率：(5±0.5)℃/min；

7、升温方式：升温速度采用PID加模糊逻辑算法控制，磁力搅拌；

8、检测方式：自动、手动检测；

9、钢球下沉：25.4mm；

10、计时范围：0－99分99秒；

11、测温精度：0.1℃；

12、执行标准：GB/T4505、ASTMD36、T0606-2011；

13、外形尺寸：300×200×300mm；

14、沥青软化点仪重量：5Kg；

15、环境温度：5～40℃；

16、环境湿度：≦85﹪。

四、沥青软化点仪试样准备

1、把试件环放在涂有隔离剂的玻璃板上。

2、将沥青试样加以熔化（加热温度不得高于试样预估软化点100 ℃）、搅拌、脱水，过滤后注入试件环并略高出环面。

3、试样在空气中（15～30 ℃）冷却30分钟后，用刀刮去高出环面的多余沥青，使与环面齐平。

4、根据试样软化点在80℃以下还是80℃以上分别对试样进行养护并选择加热介质（水或甘油）。具体参见交通部行业标准《公路工程沥青及沥青混合料试验规程》JTG E20-2011中的有关技术要求。

五、沥青软化点仪操作方法

1、先检查沥青软化点仪工作状态：接通电源，打开电源开关，此时温度显示窗口显示当前环境温度，计时窗口显示为零。同时将调速旋钮调到适当位置保证转子的旋转能使杯中的水上下对流（转子旋转不宜太快）。按下“启动”键，时间窗口开始记时，加热器开始加热。

温度(℃)=时间(S)×（5±0.5℃）＋（5±0.5℃）。

注意：仪器从加热开始3分钟内为自动调节过程！不是故障

2、电脑控制系统自动控制加温速率和计时,需需要人为参与。

3、观查试件下落情况，当一个试件下落到下层板时，立即按一下“结果”键；当另一个试件下落到下层板时立即再按一下“结果”键，此时两次的试验温度值即被存贮，同时加热系统也停止加热。然后再按“结果”键，为两个试件的试验温度和平均值。（即按一下“结果”键，时间窗口显示1，温度窗口显示第一个试件的温度；再按一下“结果”键，时间窗口显示2，温度窗口显示第二个试件的温度；再按一下“结果”键，时间窗口显示3，温度窗口显示二个试件的平均温度值。）

注意：在读取试件的试验温度值时，不得按“复位”键，否则将清除试验数据。

沥青软化点仪按键说明：

（1）启动键：控制计时和加热系统的按键。

（2）复零键：将计时和温度窗口数据清除的按键。

（3）结果键：记录试验温度的按键。

六、沥青软化点仪注意事项

1、沥青软化点仪使用与存放必须小心，以免损坏玻璃制品。

2、沥青软化点仪每次试验后，应将仪器各部擦洗干净，不可使水进入仪器内部。

3、本试验中所需其他仪具，均由用户自备。

4、加热管没有未放入规定的水中,严禁启动加热器进行试验。

七、沥青软化点仪随机配件

1、搅拌转子：1只

2、试件环：2只

3、定位环：2只

4、试样球：4只

5、烧杯：1只

6、加热系统：1套

产品相关关键字：沥青软化点仪

如果您对沥青软化点仪感兴趣，想了解更详细的产品信息，请与销售部联系：13805609093

分享到： QQ空间新浪微博腾讯微博人人网网易微博
