建筑门窗综合物理性能试验系统(新标准SZ-MJ-3-2424)

日期:5/19/2023 7:00:45 PM 点击: 次

-

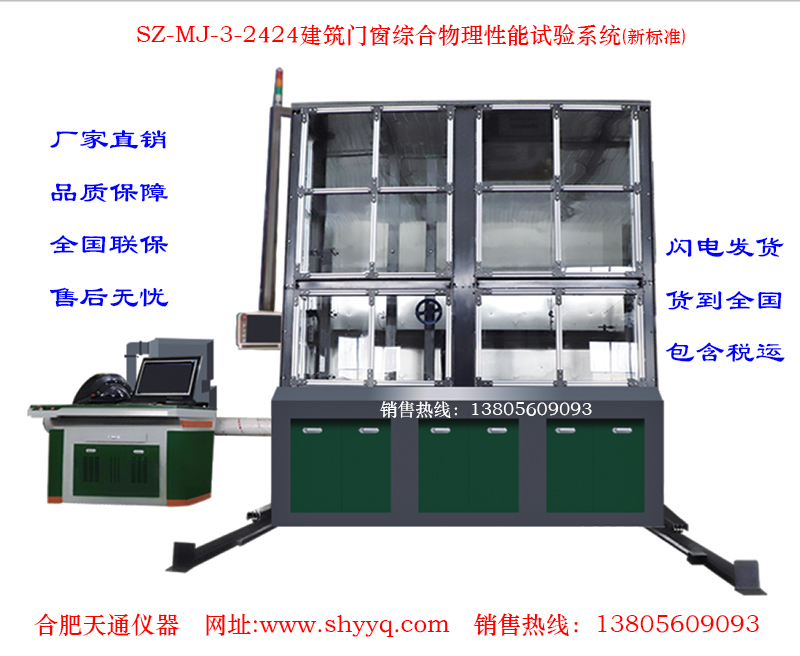

SZ-MJ-3-2424建筑门窗综合物理性能试验系统(新标准)

规格型号：SZ-MJ-3-2424
一、建筑门窗综合物理性能试验系统用途
建筑门窗综合物理性能试验系统主要用于检测建筑外门窗的气密性能、水密性能及抗风压性能，量化测试性能参数。本设备可采用自动操作的方式，压力自动控制，自动数据采集和计算，报表报告自动生成。产品符合GB/T7106--2019《建筑外窗气密、水密、抗风压性能分级及检测方法》、GB/T7108--2008《建筑外窗水密性能分级及检测方法》、GB/T5823《建筑门窗术语》、GB/T5824《建筑门窗洞口尺寸系列》等标准要求。具有结构简单，使用方便可靠，易维护，自动化程度高，软件功能全面，适合于各级地方监督部门和生产厂家。
二、建筑门窗综合物理性能试验系统特点
1、适用新标准GB/T 7106-2019的建筑外门窗气密，水密，抗风压性能检测试验。
2、电动风阀设计，正负压换向自动完成，高低压传感器自动切换。
3、控制系统和静压箱集成设计，自带有10寸组态触摸屏，可以实现数据监控和扣箱控制。
4、扣箱自动开合关闭（电动控制），全硅胶密封，自动气压锁紧（总共10个锁紧气缸），杜绝箱内自然泄漏。
5、带有过滤装置的可循环利用的水箱，可以无需外接水源实现水密检测。
6、全透明（标配）扣箱，方便试验过程直接观察。
7、侧入式供风管路，背板喷嘴分布均匀，水密喷淋时水量分布均匀。水流量可调节。
8、变形检测采用数字百分表检测，精度更高，且无需校准。
9、琴台式测控柜，标配触控19寸工业平板电脑，LAN网口连接。
10、整机电路EMC设计，大功率变频器开启时可以减少对周边电器的干扰。
11、标配PC版门窗试验软件，完善的试验和数据管理功能，提供终身免费的不计容量云存储功能。
三、建筑门窗综合物理性能试验系统主要技术参数
⒈可测试最大洞口：2.4m×2.4m和3.0m×3.0m（用于安装试件最大尺寸）；
⒉风压可调范围：-7000Pa～+7000Pa；
⒊气密性风压量程：-200Pa～+200Pa，精度：±0.5% F.S；
⒋抗风压风压量程：-8000Pa～+8000Pa，精度：±0.5% F.S；
⒌大气压量程：0～110kPa，精度：±1.5%F.S；
⒍空气流量测量范围：0.1～630m3/h，精度：±3% F.S；
⒎位移测量范围：0～50mm，分辨率0.01mm，精度：±0.20% F.S；
⒏水流量测量范围：0.16～1.6m3/h（DN40），精度：±2.50% F.S；
⒐淋水量调节范围：1～3L/m2.min；
⒑风机参数：AC380V 18.5kw离心风机；
⒒工作电源：AC380V 50Hz 20kw（三相四线）；
⒓正负压换向形式：电动执行风阀。
四、建筑门窗综合物理性能试验系统装箱单
1.主机：1台
2.随机附件：1套
3.产品说明书：1份
4.合格证：1份
5.保修卡：1份

产品相关关键字：建筑门窗综合物理性能试验系统
如果您对建筑门窗综合物理性能试验系统感兴趣，想了解更详细的产品信息，请与销售部联系：13805609093
