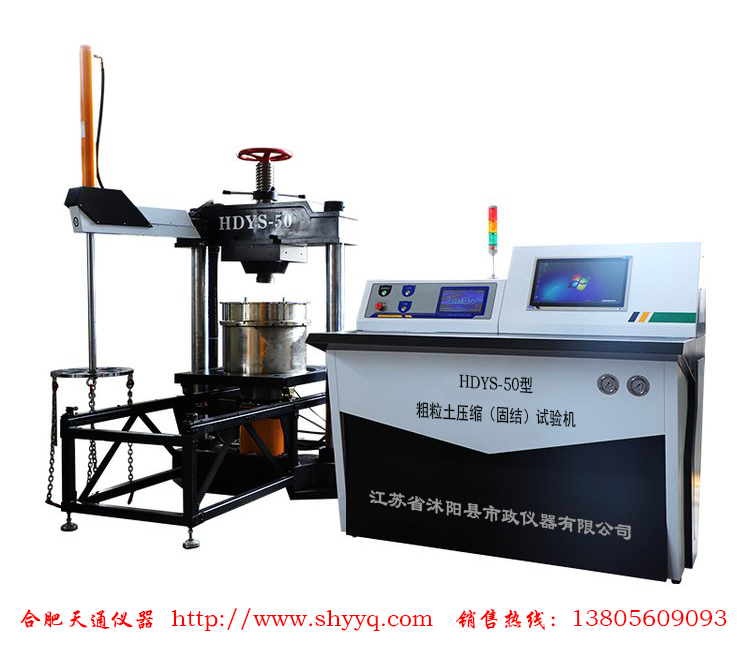

HDYS-50粗粒土压缩（固结）试验机

HDYS-50粗粒土压缩（固结）试验机

规格型号：HDYS-50
一、粗粒土压缩（固结）试验机用途
    粗粒土压缩（固结）试验机用于测定最大粒径为80mm、应力水平为3.5MPa、总荷载为700KN的粗粒土变形和压力的关系，变形与时间关系以便计算粗粒土的单位沉降量、压缩系数、压缩指数、回弹指数、体积压缩系数、压缩模量、固结系数及先期固结压力等。
    该机采用浮环式试样筒，金属反力框架，液压油缸加载，专用电液比例伺服阀稳定固结压力，高精度电阻尺测量固结沉降量，轮辐式荷重传感器测量固结压力，所有数据全部采用计算机自动实时采集，试验软件可以完成固结，固结回弹试验自动控制，数据计算，曲线显示以及符合标准的试验报表输出。
    符合国家标准GB/T 50123-2019《土工试验方法标准》、DL5356-2006《水利水电工程粗粒土试验规程》标准要求。
二、粗粒土压缩（固结）试验机特点
① 免下沉一体机身，无需预置地基，也无需挖坑预埋。
② 高品质的径向柱塞伺服泵、比例数字阀双重控制，稳压状态无噪音。
③ 液压系统带有冷却装置，有效降低长时间工作时油温过高。
④ 自带试模移动导轨和定位装置，方便用户安装试模和定位，。
⑤ 自带摇臂式试模液压提升装置，实现试桶从主机与小车之间上下快速转移。
⑥ 通过手动丝杠调节的试验空间，可选装其他尺寸的试模套件。
⑦ 独立的伺服测控柜，带有独立的10寸触摸屏和19寸工业嵌入式工业平板电脑。
⑧ 具有数据监视和相关的紧急事件报警功能。
⑨ 配备粗粒土力学系列PC版试验软件，可完成试验，绘图，数值分析，全自动报表功能。
⑩支持固结与回弹试验，一机多用。
三、粗粒土压缩（固结）试验机主要技术参数
⒈工作电源：AC380V 50Hz 3.5kw（三相四线）；
⒉轴向压力：700kN（1000kN两个型号可选），精度：0.5%；
⒊轴向行程：125mm；
⒋油缸直径：Φ250mm；
⒌最大工作压强：14.2MPa（700kN）；
⒍稳压机度：±0.5％F.S；
⒎试件尺寸：Φ504.6×300mm(标配) 、Φ300mm(选配)、Φ600mm(选配)；
⒏试件容器面积：2000cm2(标配Φ504.6mm)；
⒐最大应力：3.5MPa；
⒑位移量程：0～50mm（2支位移传感器），分辨率：0.001mm，精度：0.01mm；
⒒辅助提升装置：500kg；
⒓主机尺寸(L×W×H)：1850mm×1250mm×2140mm；
⒔控制柜尺寸(L×W×H)：1660mm×1150mm×1680mm；
⒕整机占地面积：8m2；
⒖总质量：2000kg。
四、粗粒土压缩（固结）试验机装箱单
1.主机：1台
2.随机附件：1套
3.产品说明书：1份
4.合格证：1份
5.保修卡：1份
