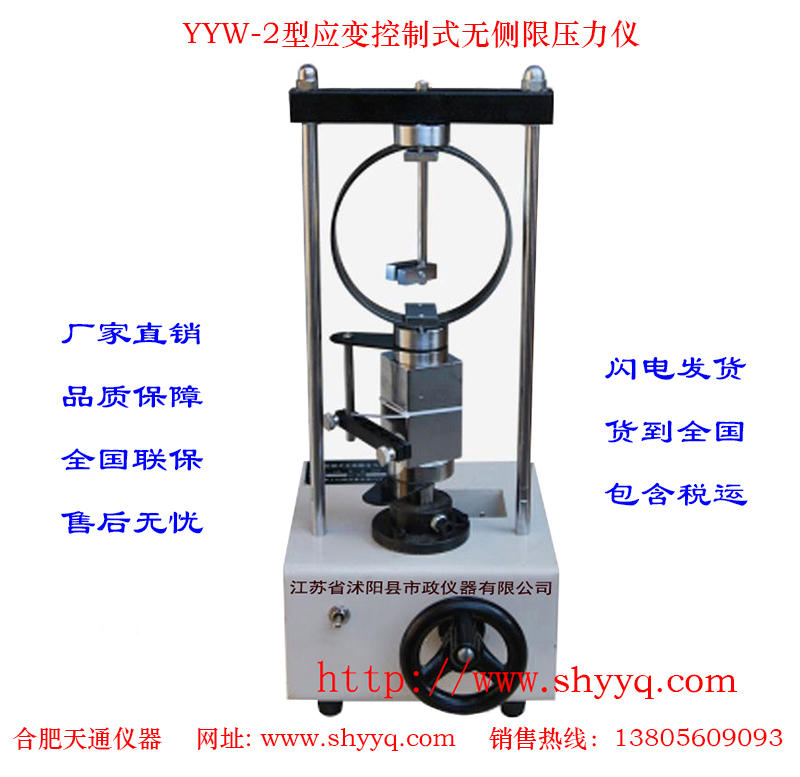

YYW-2应变控制式无侧限压力仪

产品型号：YYW-2
一、应变控制式无侧限压力仪用途：
    应变控制式无侧限压力仪用于测定饱和度较大的软粘土，在侧向不受限制的条件下所受到的轴向压力至试样破损时所受的力，以求得土的无侧限抗压强度。同时，无侧线抗压强度试验也用于确定土的灵敏度。灵敏度为原状土与保持天然含水置的重塑土的无侧线抗压强度的比值。
二、应变控制式无侧限压力仪主要结构
    仪器由给力部分、测力部分、仪器架及重塑筒等部分组成。
   1、给力部份是由一付为1：25的蜗轮蜗杆及螺距为2.5的升降杆与摇把组成的一套给力减速箱。摇把每转一圈，升降板上升0.058mm。
   2、测力部分是由一只最大测力为0.75KN的量力环和支撑百分表的表杆及表夹等组成的。
   3、仪器架有底座、升降板、支柱、横梁及测土样变形的量表支撑架等。
   4、仪器附有供灵敏度试验时应用的重塑筒一付，内径及高度为Φ40×100mm。
   5、电动部分:YYW-I型增加电动部分，由同步电动机以每分钟12转（摇把转数）供电动时驱动给力部分，此时，升降板以每分钟2mm的速度上升。
三、应变控制式无侧限压力仪主要技术参数：
   1、最大测力：0.75KN；
   2、土样尺寸：φ39.1mm×80mm（直径×高）；
   3、速率：手动:摇把转动一圈，升降板上升0.058mm；
   4、电动：每分钟升降板上升2mm；
   5、重塑筒：筒身可拆为两半，内径39.1mm，高80mm；
   6、工作电源：AC220V 50Hz 550w。
四、应变控制式无侧限压力仪使用方法：
   1、将原状土按天然层次的方向安放在桌面上，用削土刀或钢丝锯（或用SF—I型三轴分样器，本厂生产）切削成稍大于式样直径及高度的土柱毛坯，放入切土盘的上下钉盘之间，用钢丝锯或切土刀，沿测板由上往下细心切削成所需直径和规定高度，两端要削平整，并与侧面垂直，上下均匀，然后立即称重量，取切削下的余土测定其含水量。
   2、将试样两端及侧面涂以一薄层凡士林，置于加压板中心，转动摇把保留使式样与上加压板刚好接触，停止转动摇把，将量力环的量表与测土样变形量表调至零点，然后，再反时针转动摇把，以每分钟加压板推进2-4mm，直至土样破损，此时即可在量力环的百分表上读数，计算出轴向应力（对照应力----应变曲线使用）。
   3、若实验进行到量力环中百分表中指针不停地前进，则该土属于塑流破坏，则试验应进行到试样总应变达20％以上，以应变20％时的应力为无侧线抗压强度。
   4、试验结束后，正时针转动摇把，取下试样，然后可将止转插销拔出，直接转动下升降板迅速下降至试验前位置。
   5、若需测定灵敏度时，则将试验后的土样，刮去凡士林的部分，包以塑料布或橡胶布，用手搓毁，破坏其结构，以彻底扰动，并搓成圆柱形，放入重塑桶内，制成与从塑桶体积相等的土样(即与试验前尺寸相等）然后按上述方法进行试验。测定扰动的无侧限抗压强度。
试验中，土样破坏的位移量，观看轴向位移量表读数。
   6、当使用YYW-II型电动石灰土无侧限压力仪时，按上述方法将试样放入升降板，试验与上加压板接触后，量表调零，即可掀按钮开关，（此时离合器应放在合适的位置上）电机即以每分钟2mm使升降板上升，进行试验。停机时，须掀一下按钮。
五、应变控制式无侧限压力仪保养及注意事项:
   1、使用后，应将仪器擦拭干净，涂以薄层油脂，以防生锈。
   2、量力环在出厂时附有应力----应变曲线表，使用时应定期（一年）校验。
   3、仪器上的百分表，本厂一律不附，由用户单位自行配置。
   4、规格：量力环量表：10mm、0.01mm
   5、轴向位移量表：10mm、0.01mm
六、应变控制式无侧限压力仪装箱单
1.主机：1台
2.随机附件：1套
3.产品说明书：1份
4.合格证：1份
5.保修卡：1份
