HDZJ-50粗粒土直剪压缩试验机
日期:5/1/2023 10:26:07 AM 点击: 次

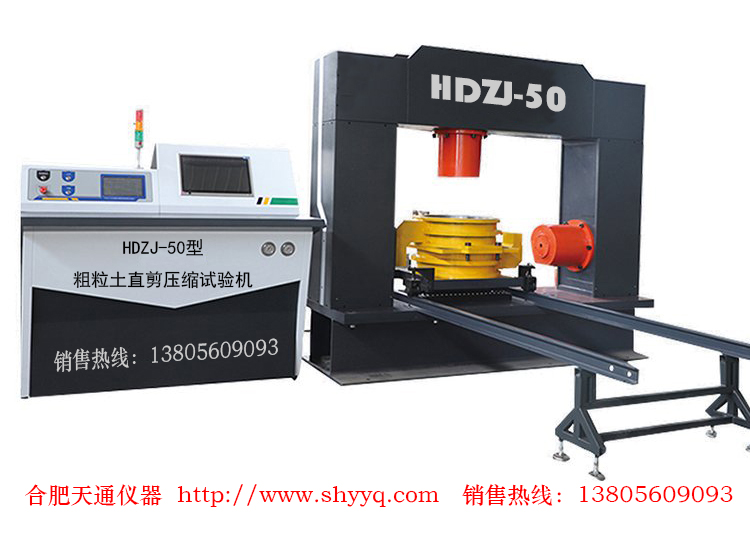

HDZJ-50粗粒土直剪压缩试验机
规格型号：HDZJ-50
一、粗粒土直剪压缩试验机用途
粗粒土直剪压缩试验机用于测定最大粒径为80mm的粗粒土的抗剪强度和固结变形量，据此求得抗剪强度与压力的关系。符合SL237-1999《土工试验规程》中SL237-059-1999粗颗粒土直接剪切试验和SL237-58-1999粗颗粒土固结试验规范要求。
本机采用龙门式框架，两层圆形剪切盒，开缝高度可调；压缩容器采用浮环式结构。轴向荷载及水平荷载均用传感器测定，垂直沉降量及水平剪切位移量采用位移传感器测定。所有液压操作及控制阀门均集中安放于操作控制屏上。采集系统配套我公司自动数据采集系统，完成自动数据采集。
二、粗粒土直剪压缩试验机特点
1. 伺服泵、比例阀数字阀串联控制，稳压状态无噪音。
2. 可选配数控计量油源（剪切速度可降低至0.001-5mm/min）。
3. 自带试模移动导轨和定位装置，标配试模提升装置可水平移动的微型吊车。
4. 可选装其他尺寸的试模套件、多种试模兼容。
5. 可完成固结，固结直剪等试验,一机多用。
6. 独立伺服测控柜，带有独立的10寸触摸屏和19寸工业嵌入式平板电脑。
7. 自主研发的粗粒土力学系列PC版试验软件，可完成试验、绘图、数值分析、报表等功能。
三、粗粒土直剪压缩试验机主要技术参数
1. 直剪仪加载架：框架式；
2. 试样尺寸：Φ504.6×400mm（面积2000cm2）；
3. 最大垂直载荷：700kN；
4. 最大水平推力：700kN；
5. 载荷精度：0.5%；
6. 最大垂直行程：125mm；
7. 最大水平行程：125mm；
8. 垂直位移传感器：0～100mm；
9. 水平位移传感器：0～100mm；
10. 位移精度：0.05mm；
11. 垂直水平稳压误差：±0.5%F.S；
12. 垂直、水平油缸活塞面积：490.6cm2（直径250mm）；
13. 主机尺寸(L×W×H)：2540mm×800mm×2170mm；
14. 控制柜尺寸(L×W×H)：1660mm×1150mm×1680mm；
15. 整机安装面积：10m2；
16. 重量：5T；
17. 工作电源：AC380V 50Hz 4kW；
18. 标配伺服泵油源：水平剪切速度1～10mm/min；
19. 选配数控计量油源：水平剪切速度0.001～5mm/min；
20. 饱和方式：水头饱和法/真空饱和法。
四、粗粒土直剪压缩试验机装箱单
1.主机：1台
2.随机附件：1套
3.产品说明书：1份
4.合格证：1份
5.保修卡：1份
产品相关关键字：粗粒土直剪压缩试验机
如果您对粗粒土直剪压缩试验机感兴趣，想了解更详细的产品信息，请与销售部联系：13805609093
