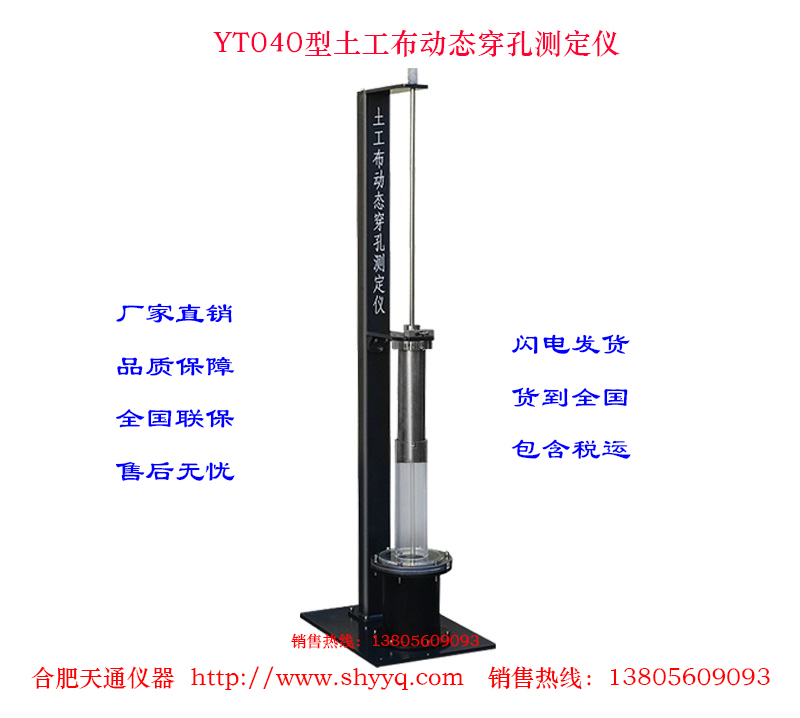

YT040土工布动态穿孔测定仪

-

YT040土工布动态穿孔测定仪

规格型号：YT040
一 、土工布动态穿孔测定仪用途
     土工布动态穿孔测定仪用于测定土工布及其有关产品阻抗从固定高度落下的钢锥穿透的能力。表示了尖石落在土工布表面后对土工布造成的损坏程度。该仪器是本厂依据GB/T17630-1998《土工布及其有关产品动态穿孔试验—落锥法》标准中对仪器的要求。
二、土工布动态穿孔测定仪主要技术参数
  1.夹持环内径：150±0.5mm；
  2.锥尖至试样距离：500±2mm；
  3.不锈钢锥：最大直径Ф50mm，锥角45°，总质量1000±5g(含导杆)；
  4.小角量锥：质量600±5g，分度值Ф2mm/格；
  5.外形尺寸：长660mm×宽480mm×高1740mm；
  6.仪器重量：55kg。
三、土工布动态穿孔测定仪使用方法
  1、仪器安置于平稳、坚实的基础上，并按4.1条将仪器调至水平。
  2、将钢锥5处于上位锁紧状态。
  3、推上透明护罩8，将试样无折皱地在夹持环9中夹紧。
  4、放下透明护罩8，拉开锁紧手柄3，钢锥5从500mm高度自由跌落在试样上。
  5、立即升上钢锥5，使钢锥5处在第5.2条状态，在自重下将量锥放入破洞，10s钟后读取测量数据。
  6、测试完毕，第二次测试重复第5.3条—5.5条。
四、土工布动态穿孔测定仪使用注意事项
  1、为安全起见，每次钢锥处于上位时请确定钢锥已锁住。
  2、为保证钢锥自由跌落，导向孔中严禁进有杂物。
  3、钢锥跌落前请放下透明护罩。
  4、为免钢锥尖受损，不得对坚硬物体测试。
五、土工布动态穿孔测定仪装箱单
  1.主机：1台
  2.随机附件：1套
  3.产品说明书：1份
  4.合格证：1份
  5.保修卡：1份
