马歇尔稳定度试验仪

日期:1/28/2026 11:36:03 AM 点击: 次

JTG 3410-2025《公路工程沥青及沥青混合料试验规程》----21 沥青混合料马歇尔【T0710-2011沥青路面芯样马歇尔稳定度试验】377

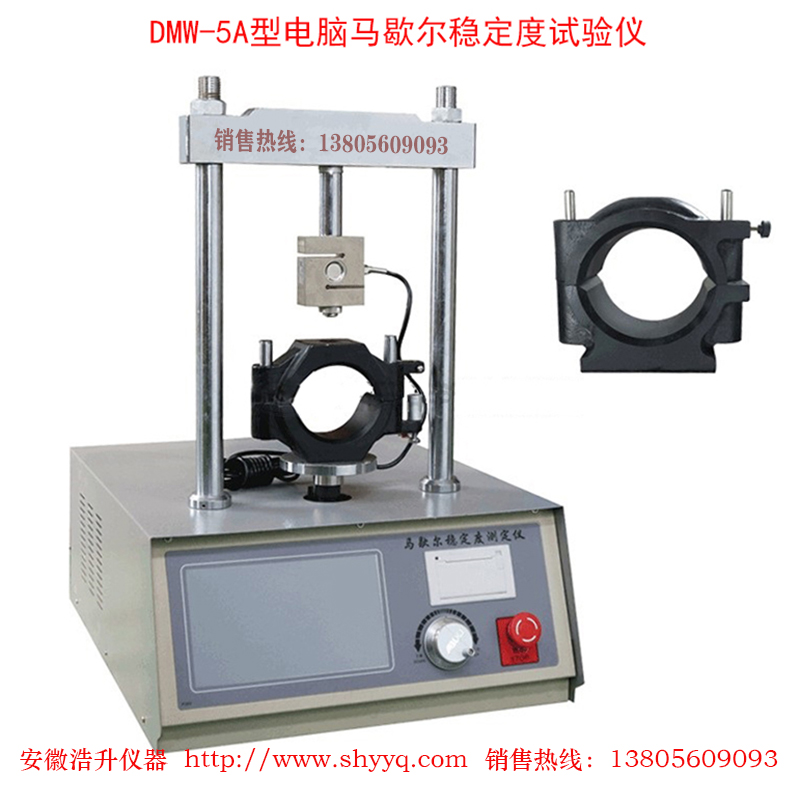

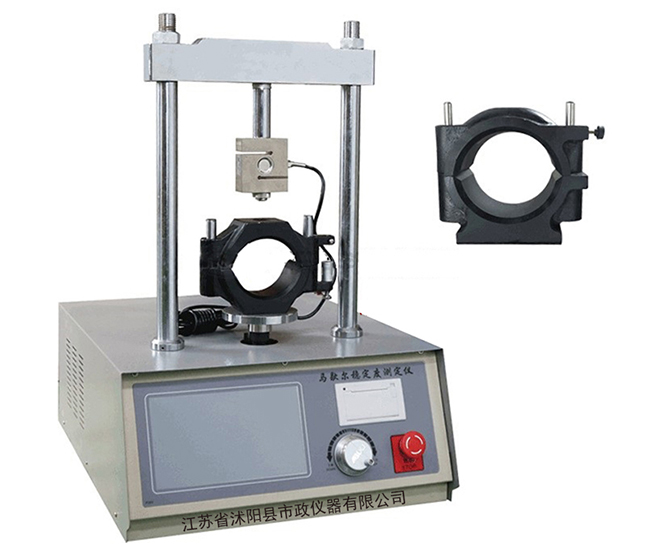

产品规格：DMW-5A

一、马歇尔稳定度试验仪用途：

马歇尔稳定度试验仪用于测定马歇尔稳定度，以进行沥青混合料的配合比设计或沥青路面施工质量检验；也适用于浸水稳定度比和真空饱水稳定度比，以检验沥青混合料水敏感性。产品符合中华人民共和国强制性行业标准JTG 3410-2025《公路工程沥青及沥青混合料试验规程》要求。

二、马歇尔稳定度试验仪特点：

1、沥青混合料马歇尔稳定度试验仪：由加载装置、上下压头、导杆、荷载传感器、变形传感器和控制装置等组威，并具有显示、存储和打印试验结果等功能。
2、能够自动测定荷载和变形量，数据采集频率≥50Hz。可实现自动加载、自动停机、数据显示、数据采集、峰值判别、峰值保持。
3、记录荷载-变形量曲线，进行原点修正，可消除流值误差，并且修正直线斜率可调节。
4、在上压头顶部安装有压头压柱，上面有一凹槽（用于放置φ16轴承钢球），用于马歇尔压头与传感器压柱的自动找中心及加荷。
5、工业级板卡设计，高精度高速采样，加载曲线特征点精确抓取。
6、采用硬件和软件双重自我保护功能，保证试验过程的安全可靠。
7、运用了模块化设计方案，各功能模块相对独立，便于维修和维护。
8、主机正面装有手动窗口，使用前要用手动摇把压头摇下。在标定时，用摇把进行手动加压。
9、标配7寸触摸屏，采用可靠的不锈钢物理按钮，操作手感好。
10、带通讯接口，可选配联网PC软件或者联网通讯协议版本。
11、加载托盘中心有定位用圆形凸出台阶，它和下压头托盘底部凹形相配合，保证夹具不会滑落。
12、压力传感器采用了S型工业标准传感器，与屏蔽电缆线和控制器相连。

三、马歇尔稳定度试验仪主要技术参数：

1、上升速率：（50±5）mm/min；
2、压头直径：（101.6±0.2）mm；选配（152.4±0.2）mm；
3、最大压力：50kN，精度：0.5%，误差：≤±0.01N；
4、流值范围：25mm，精度：0.5%，误差≤±0.05mm；
5、环境温度：0-60℃；
6、相对湿度：<85%；
7、整机功耗：1kw；
8、外型尺寸：长660mm×宽610mm×高980mm；
9、仪器净重：100Kg；
10、工作电源：AC220V 50Hz；

11、通讯接口：RS232串行通讯口可与计算机通讯；

12、过载保护功能：有。

四、马歇尔稳定度试验仪型号一览表：

型号	功能及配置	适用试件尺寸	选配功能

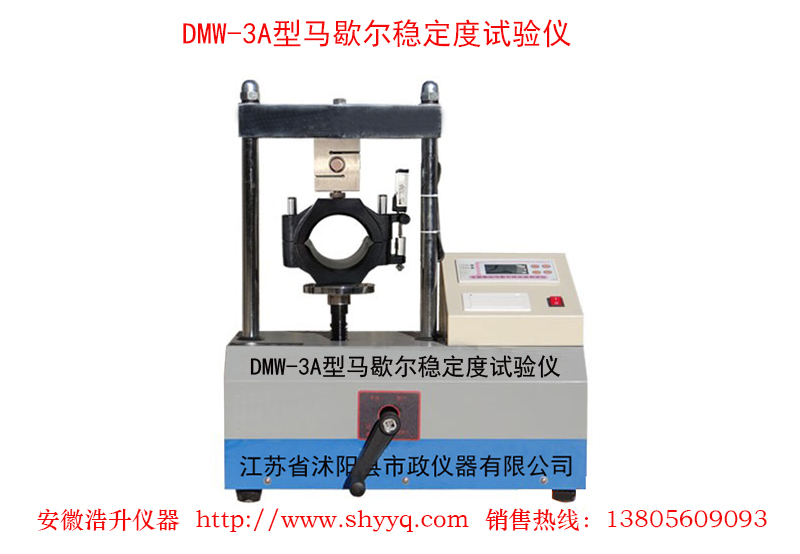

DMW-3A	3寸单色LCD，带微型打印机	Φ101.6	联网协议或联网PC软件
DMW-3B	3寸单色LCD，带微型打印机	Φ152.4	联网协议或联网PC软件
DMW-3C	3寸单色LCD，带微型打印机	Φ101.6+Φ101.6	联网协议或联网PC软件

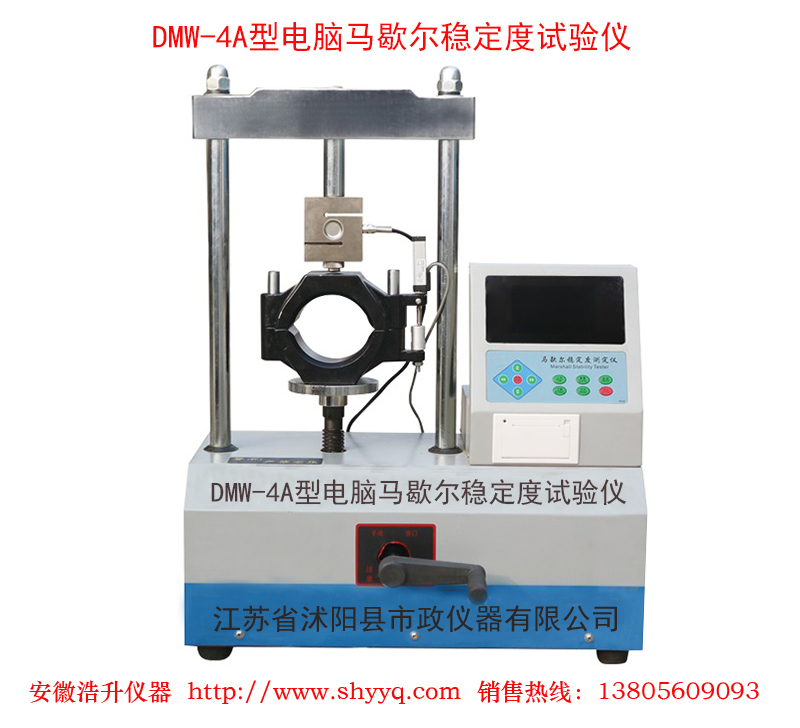

DMW-4A	5寸彩色LCD，数据存储，曲线图显示和打印	Φ101.6	联网协议或联网PC软件
DMW-4B	5寸彩色LCD，数据存储，曲线图显示和打印	Φ152.4	联网协议或联网PC软件
DMW-4C	5寸彩色LCD，数据存储，曲线图显示和打印	Φ101.6+Φ101.6	联网协议或联网PC软件
DMW-5A	10寸彩色触摸屏，数据曲线存储，寻优算法，高扭矩步进电机，无噪音设计，PC试件软件	Φ101.6	联网协议或联网PC软件
DMW-5B	10寸彩色触摸屏，数据曲线存储，寻优算法，高扭矩步进电机，无噪音设计，PC试件软件	Φ152.4	联网协议或联网PC软件
DMW-5C	10寸彩色触摸屏，数据曲线存储，寻优算法，高扭矩步进电机，无噪音设计，PC试件软件	Φ101.6+Φ101.6	联网协议或联网PC软件

产品相关关键字：马歇尔稳定度试验仪

如果您对马歇尔稳定度试验仪感兴趣，想了解更详细的产品信息，请与销售部联系：13805609093
