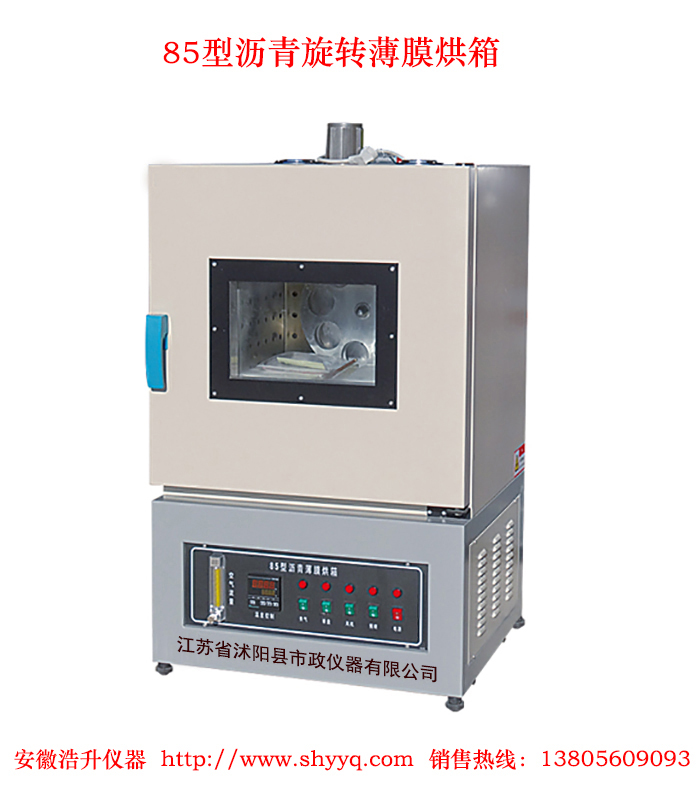

85沥青旋转薄膜烘箱
日期:1/30/2026 10:20:28 AM 点击: 次
JTG 3410-2025《公路工程沥青及沥青混合料试验规程》----7 沥青加速老化 【T0610-2011沥青旋转薄膜加热老化试验(RTFOT法)】

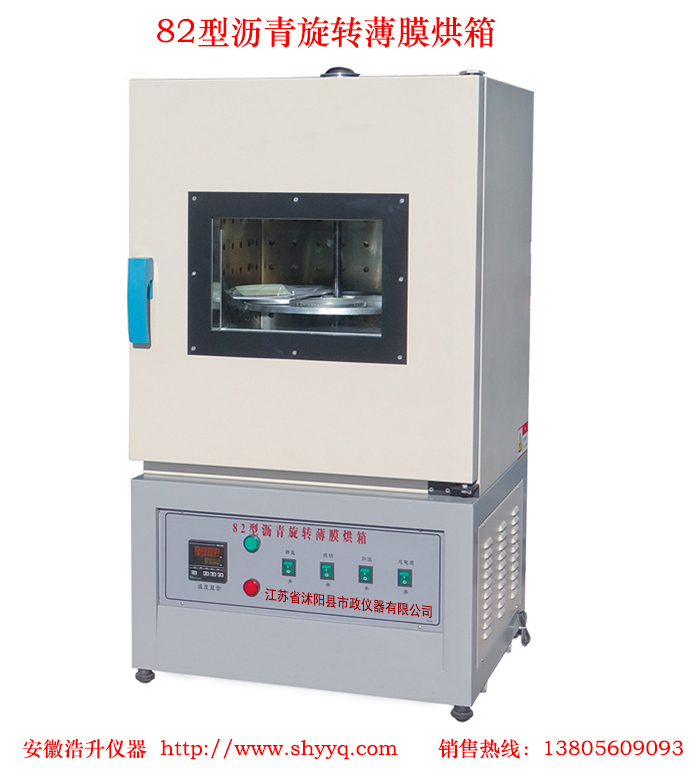

产品型号：82、85型
一、沥青旋转薄膜烘箱的详细资料
沥青旋转薄膜烘箱用于测定道路石油沥青薄膜加热后的质量损失，并可测定加热残留物的针入度、粘度、软化点及延度等性质的变化，以评定沥青的耐老化性能，并可代替普通烘箱使用。产品符合中华人民共和国强制性行业标准JTG 3410-2025《公路工程沥青及沥青混合料试验规程》要求。
二、沥青旋转薄膜烘箱结构特点
1、旋转薄膜烘箱：双壁对流电加热式控温烘箱，能加热至200℃,恒温控温±0.5℃。其内部尺寸为高381mm、宽483mm、深445mm±13mm（关门后）。烘箱门上有一双层耐热的玻璃窗，其宽为300mm～330mm、高200mm～230mm，层间以空气隔离，窗口大小应方便观察烘箱内部。烘箱加热元件的顶部应位于烘箱底板下方25mm±5mm处，烘箱应调整成水平状态。烘箱内有内置灯。
2、烘箱的顶部及底部均有通气口。底部通气口面积为1500mm2±7mm2。对称配置，可供均匀进入空气的加热之用。上部通气口匀称地排列在烘箱顶部，其开口面积为930mm2±45mm2。
3、旋转薄膜烘箱内有一隔层，烘箱壁与隔层之间有一个通风层，间隙为38mm±5mm。在烘箱宽度方向中部安装一箱形风扇，外径130mm±5mm、厚度70mm±5mm,风扇轴距环形金属架前面150mm±5mm。风扇马达安装在烘箱外部，转速为1725r/min±100r/min,风扇转动方向与叶片指向方向相反。通风系统的气流应从烘箱底板上升，经过烘箱壁与隔层之间的通风层，吸入风扇后吹出。
4、旋转薄膜烘箱内垂直安装一个直径300mm±10mm的环形金属架，架上布置有8个开口和弹簧夹持器，用于固定水平放置的8个玻璃盛样瓶。环形金属架前表面与烘箱后壁距离宜为110mm±5mm。环形金属架通过直径19mm的水平轴带动，以15r/min±0.2r/min速度垂直转动。
5、旋转薄膜烘箱的温度传感器装置在距左壁25mm、顶板38mm处，传感器末端测温元件在距烘箱后壁203mm处。将测试用的水银温度计悬挂或固定在顶板架子上，架子距烘箱右壁中部51mm±3mm;温度计悬挂时其水银球末端与环形金属架轴线相距25mm以内。烘箱加热控温的功率应满足一定要求，能够实现在环形金属架放满试样后，预热烘箱温度在10min内快速回升到试验温度。
6、旋转薄膜烘箱内配有空气喷嘴，向金属架转动时处于最低位置上的玻璃盛样瓶内吹热空气。喷嘴孔径为1.0mm±0.1mm,将其与一根长为7.6m±0.05m、外径为8mm±0.1mm的制冷铜管相连。铜管水平盘绕在烘箱底部，另一端通向流量可调节、新鲜的、 干燥无尘的压缩空气源。为保证空气充分干燥，可用活性硅胶作为指示剂。
7、流量计：能够精确测量4000mL/min±200mL/min的流量，精度为1.5%。流量计应安装在空气压缩机出风口和铜管进风口之间。流量计的位置应保持接近室温。流量计 应至少每12个月标定一次。
8、盛样瓶：8个耐热玻璃制瓶，高为139.7mm±1.5mm,外径为64mm±1.2mm,壁厚2.4mm±0.3mm,口部直径为31.75mm±1.5mm。
9、配备高精度温控仪，精准控温。
10、鼠笼风扇搅拌，控温精确，装样关门后10min重新升温到163℃。
2、烘箱的顶部及底部均有通气口。底部通气口面积为1500mm2±7mm2。对称配置，可供均匀进入空气的加热之用。上部通气口匀称地排列在烘箱顶部，其开口面积为930mm2±45mm2。
3、旋转薄膜烘箱内有一隔层，烘箱壁与隔层之间有一个通风层，间隙为38mm±5mm。在烘箱宽度方向中部安装一箱形风扇，外径130mm±5mm、厚度70mm±5mm,风扇轴距环形金属架前面150mm±5mm。风扇马达安装在烘箱外部，转速为1725r/min±100r/min,风扇转动方向与叶片指向方向相反。通风系统的气流应从烘箱底板上升，经过烘箱壁与隔层之间的通风层，吸入风扇后吹出。
4、旋转薄膜烘箱内垂直安装一个直径300mm±10mm的环形金属架，架上布置有8个开口和弹簧夹持器，用于固定水平放置的8个玻璃盛样瓶。环形金属架前表面与烘箱后壁距离宜为110mm±5mm。环形金属架通过直径19mm的水平轴带动，以15r/min±0.2r/min速度垂直转动。
5、旋转薄膜烘箱的温度传感器装置在距左壁25mm、顶板38mm处，传感器末端测温元件在距烘箱后壁203mm处。将测试用的水银温度计悬挂或固定在顶板架子上，架子距烘箱右壁中部51mm±3mm;温度计悬挂时其水银球末端与环形金属架轴线相距25mm以内。烘箱加热控温的功率应满足一定要求，能够实现在环形金属架放满试样后，预热烘箱温度在10min内快速回升到试验温度。
6、旋转薄膜烘箱内配有空气喷嘴，向金属架转动时处于最低位置上的玻璃盛样瓶内吹热空气。喷嘴孔径为1.0mm±0.1mm,将其与一根长为7.6m±0.05m、外径为8mm±0.1mm的制冷铜管相连。铜管水平盘绕在烘箱底部，另一端通向流量可调节、新鲜的、 干燥无尘的压缩空气源。为保证空气充分干燥，可用活性硅胶作为指示剂。
7、流量计：能够精确测量4000mL/min±200mL/min的流量，精度为1.5%。流量计应安装在空气压缩机出风口和铜管进风口之间。流量计的位置应保持接近室温。流量计 应至少每12个月标定一次。
8、盛样瓶：8个耐热玻璃制瓶，高为139.7mm±1.5mm,外径为64mm±1.2mm,壁厚2.4mm±0.3mm,口部直径为31.75mm±1.5mm。
9、配备高精度温控仪，精准控温。
10、鼠笼风扇搅拌，控温精确，装样关门后10min重新升温到163℃。
三、沥青旋转薄膜烘箱主要技术参数
1、工作电源：AC220V 50Hz 3.2kw；
2、环形架转速：15r/min±0.2r/min，试样瓶8个；
3、工作温度：163℃（最高设置为200℃）；
4、控温精度：±0.5℃；
5、空气流量计：4000mL/min±200mL/min，精度为1.5%；
6、工作室尺寸：高381mm、宽483mm、深445±13mm；
7、盛样瓶尺寸：外径64mm±1.2mm，高139.7mm±1.5mm，外径为64mm±1.2mm,壁厚2.4mm±0.3mm,口部直径为31.75mm±1.5mm；
8、风扇马达转速：1725r/min±100r/min；
9、环境湿度：≤85%；
10、外形尺寸：长800mm×宽800mm×高1250mm；
11、重量：146kg
2、环形架转速：15r/min±0.2r/min，试样瓶8个；
3、工作温度：163℃（最高设置为200℃）；
4、控温精度：±0.5℃；
5、空气流量计：4000mL/min±200mL/min，精度为1.5%；
6、工作室尺寸：高381mm、宽483mm、深445±13mm；
7、盛样瓶尺寸：外径64mm±1.2mm，高139.7mm±1.5mm，外径为64mm±1.2mm,壁厚2.4mm±0.3mm,口部直径为31.75mm±1.5mm；
8、风扇马达转速：1725r/min±100r/min；
9、环境湿度：≤85%；
10、外形尺寸：长800mm×宽800mm×高1250mm；
11、重量：146kg
四、沥青旋转薄膜烘箱使用方法
1、电源设备：应在供电线路中装有超负荷的保险装置，供此箱专用。并具有良好的接地装置。
2、校平烘箱：使转盘在水平面上旋转，旋转时与水平面的倾角不得大于3度。
3、温度校正：
A、装上温度计(温度计水银球底部距离转盘项面约6.4mm)校对电接点温度计至所需温度163℃。
B、关闭配电盘上所有开关，将电源插头插上，打开电源开关。
C、将3段转换开关指向1的位置，待整个工作室温度上升至所需温度时(163℃)应检查工作温度计读数，通过调整电接点温度计触点来获得工作室的正确温度。粗略估计163℃恒温功率1300瓦，这时应把3段转换开关指向2/3处(1600w)待整个工作室在电接点温度计控制下，恒温15min，既可进行沥青薄膜测定。
4、将盛有试样的盛样皿放置转盘上，关闭烘箱，使转盘旋转，恒定烘箱温度在163℃。
5、在箱子运转中，室内照明灯不要随意启开，以免影响工作室温度的稳定。
6、完毕后，必须切断各个开关。
产品相关关键字：沥青旋转薄膜烘箱
如果您对沥青旋转薄膜烘箱感兴趣，想了解更详细的产品信息，请与销售部联系：13805609093
