沥青混合料旋转压实仪
日期:1/28/2026 3:00:57 PM 点击: 次
JTG 3410-2025《公路工程沥青及沥青混合料试验规程》----19 沥青混合料成型试件 【T0736-2025 沥青混合料试件制作方法(旋转压实法)】339

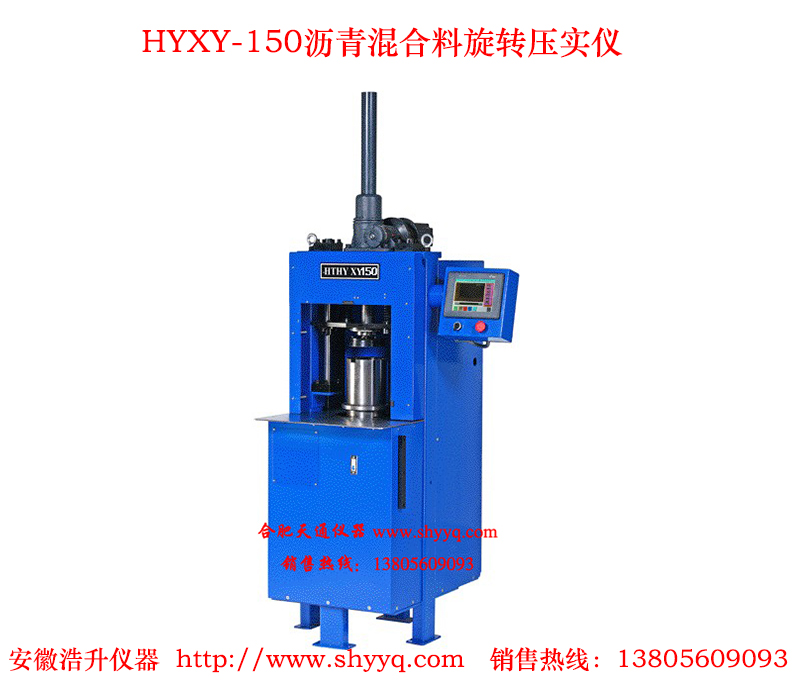

产品型号：HYXY-150
一、沥青混合料旋转压实仪详细资料
沥青混合料旋转压实仪用于旋转压实法（简称SCQ）成型直径150mm或100mm沥青混合料圆柱体试件，以供试验室进行沥青混合料物理力学性质试验使用。也适用于以通过在试件成型过程中测量剪切应力的变化，用于分析沥青混合料性能。产品符合中华人民共和国强制性行业标准JTG 3410-2025《公路工程沥青及沥青混合料试验规程》要求。
二、沥青混合料旋转压实仪结构特点
1、沥青混合料旋转压实仪：主要由反力架、加载装置、旋转基座、计算机控制系统、内旋转角测量装置，试模、锤头（上压盘）和底座（下压盘）、测力装置和压力传感器等组成。
2、旋转压实仪应具有自动测定试件高度、旋转次数及对应高度的记录和显示功能，精确到0.1mm。
3、同时兼容100、150mm试件制备（100试件套件属于选配件）。
4、轴向压强气动恒压，采用进口高精度恒压阀，试验过程中轴向压强波动小。
5、机身集成静音气泵和储气罐，无需外接空气压缩机。
6、机身集成电动脱模器，内置程控延时自动脱模功能。
7、可以触摸操作的电动防护门，自动压实时，在安全程序控制下，防护门根据仪器状态自动开闭。特有的高级用户模式，允许关闭系统安全程序，从而实现在开启防护门的条件下试验。
8、隐藏式内置LED照明系统。
9、采用进口PLC和10.1寸组态触摸屏，具有速度闭环控制、角度、高度、圈数、密度等信息可实时曲线显示，试件成型方法可选高度控制和圈数控制压实模式。
10、可以记录多组压实曲线过程数据和压实参数，可以查看，并能通过USB导出成EXCEL文件。
11、提供随机标定套件箱（含高度和轴向载荷标定工具）（选配件）选配件不包含在仪器配置清单中，用户需要单独订购。
2、旋转压实仪应具有自动测定试件高度、旋转次数及对应高度的记录和显示功能，精确到0.1mm。
3、同时兼容100、150mm试件制备（100试件套件属于选配件）。
4、轴向压强气动恒压，采用进口高精度恒压阀，试验过程中轴向压强波动小。
5、机身集成静音气泵和储气罐，无需外接空气压缩机。
6、机身集成电动脱模器，内置程控延时自动脱模功能。
7、可以触摸操作的电动防护门，自动压实时，在安全程序控制下，防护门根据仪器状态自动开闭。特有的高级用户模式，允许关闭系统安全程序，从而实现在开启防护门的条件下试验。
8、隐藏式内置LED照明系统。
9、采用进口PLC和10.1寸组态触摸屏，具有速度闭环控制、角度、高度、圈数、密度等信息可实时曲线显示，试件成型方法可选高度控制和圈数控制压实模式。
10、可以记录多组压实曲线过程数据和压实参数，可以查看，并能通过USB导出成EXCEL文件。
11、提供随机标定套件箱（含高度和轴向载荷标定工具）（选配件）选配件不包含在仪器配置清单中，用户需要单独订购。
三、沥青混合料旋转压实仪主要技术参数
1、压实试件尺寸：100/150mm（100mm试件套件属于选配）；
2、制备试件高度：50-200mm（制备高度大于150mm试件时，需选配高度300mm试模）；
3、试模尺寸：标配Φ150mm（Φ100mm试模属于选配）×高250mm，可以选配高度为300mm的试模（300mm高度试模属于非标定制件）；
4、内旋转角测定仪：角度量程0.10°～2.2°，精度0.005°（出厂默认内部角1.16°±0.02°）；
5、静态角度器：89°、90°、91°角度标定器3块；
6、旋转速度量程：5～50r/min，分度值0.01r/min。(出厂默认：30r/min±0.5r/min)；
7、轴向压实压强：600KPa±10KPa（出厂设定）；
Φ150mm：200～700KPa可调（使用内置气源时）
Φ100mm：200~1500KPa可调（使用内置气源时）
更换外置空气压缩机（10Bar）时，Φ150mm试件可调压强最大可达900KPa，出厂默认时，设置为Φ150mm试件，轴向压强600KPa。
8、工作电源：AC380V 50Hz 2.2kw；
9、整机尺寸（长×宽×高）：1100mm×800mm×2120mm；
10、净重：470kg。
2、制备试件高度：50-200mm（制备高度大于150mm试件时，需选配高度300mm试模）；
3、试模尺寸：标配Φ150mm（Φ100mm试模属于选配）×高250mm，可以选配高度为300mm的试模（300mm高度试模属于非标定制件）；
4、内旋转角测定仪：角度量程0.10°～2.2°，精度0.005°（出厂默认内部角1.16°±0.02°）；
5、静态角度器：89°、90°、91°角度标定器3块；
6、旋转速度量程：5～50r/min，分度值0.01r/min。(出厂默认：30r/min±0.5r/min)；
7、轴向压实压强：600KPa±10KPa（出厂设定）；
Φ150mm：200～700KPa可调（使用内置气源时）
Φ100mm：200~1500KPa可调（使用内置气源时）
更换外置空气压缩机（10Bar）时，Φ150mm试件可调压强最大可达900KPa，出厂默认时，设置为Φ150mm试件，轴向压强600KPa。
8、工作电源：AC380V 50Hz 2.2kw；
9、整机尺寸（长×宽×高）：1100mm×800mm×2120mm；
10、净重：470kg。
如果您对沥青混合料旋转压实仪感兴趣，想了解更详细的产品信息，请与销售部联系：13805609093
