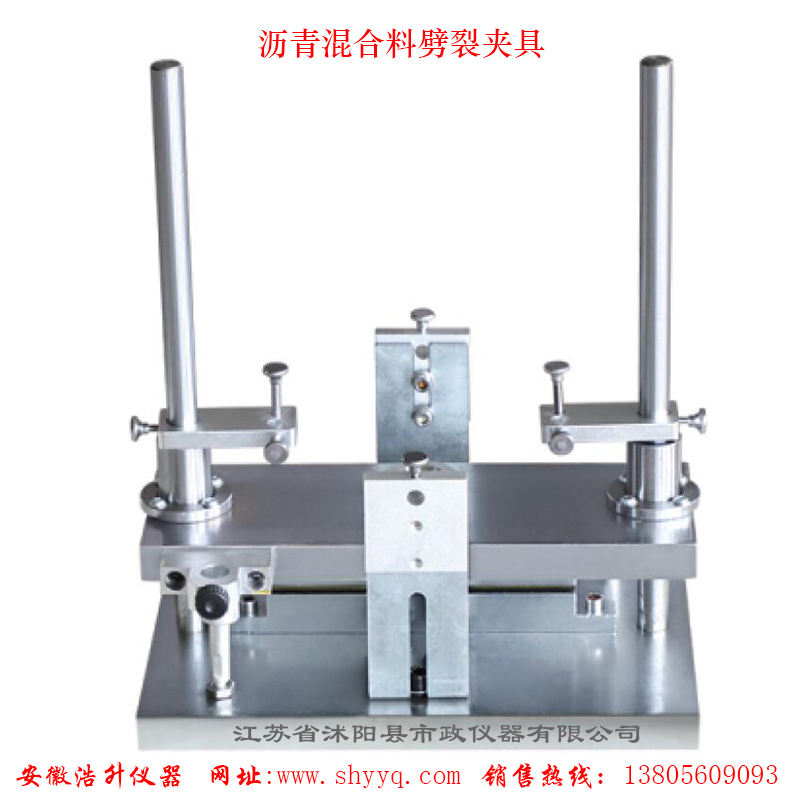

沥青混合料劈裂夹具
日期:9/3/2023 7:56:34 PM 点击: 次
规格型号：101.6mm 152mm
一、沥青混合料劈裂夹具概述：
沥青混合料劈裂夹具符合《公路工程沥青及沥青混合料试验规程》JTG E20-2011标准。是对规定尺寸的圆柱体试件，通过一定宽度的圆弧形压条施加荷载，将试件劈裂直至破坏的试验。适用于测定时的间接抗拉强度，极限拉伸应变，破坏劲度模量，也可用于求取弹性阶段的劲度模量作为设计参数使用。
二、沥青混合料劈裂夹具主要技术参数：
1、试验框架：1套，
2、压条：上下各2根（可做标准、大型马歇尔试件）
3、宽度：6.35mmxR25mm；12.7mmxR50.8mm；（50mm）19mmxR75mm
三、沥青混合料劈裂夹具试验规程
(1)采用标准击实（马歇尔标准击实仪）法或大型击实（马歇尔大型击实仪）法制作沥青混合料试件，以供试验室进行沥青混合料物理力学性质试验使用。
(2)标准击实法适用于马歇尔试验（马歇尔稳定度仪）、间接抗拉试验(劈裂法)等所使用的 101.6mm×63.5mm圆柱体试件的成型。大型击实法适用于 52.4mm~95.3mm的大型圆柱体试件的成型。
(3)沥青混合料试件制作时的矿料规格及试件数量应符合如下规定：
A 沥青混合料配合比设计及在试验室人工配制沥青混合料制作试件时，试件尺寸应符合试件直径不小于集料公称最大粒径的4倍，厚度不小于集料公称最大粒径的1～1.5倍的规定。对直径 101.6mm的试件，集料公称最大粒径应不大于26.5mm。对粒径大于26.5mm的粗粒式沥青混合料，其大于26.5mm的集料应用等量的13.2mm～26.5mm集料代替(替代法)，也可采用直径 152.4mm的大型圆柱体试件。大型圆柱体试件适用于集料公称最大粒径不大于37.5mm的情况。试验室成型的—组试件的数量不得少于4个，必要时宜增加至5～6个。
B 用拌和厂及施工现场采集的拌和沥青混合料成品试样制作直径 101.6mm的试件时，按下列规定选用不同的方法及试件数量：
①当集料公称最大粒径小于或等于26.5mm时，可直接取样(直接法)。一组试件的数量通常为4个。
②当集料公称最大粒径大于26.5mm，但不大于31.5mm，宜将大于26.5mm的集料筛除后使用(过筛法)，一组试件数量仍为4个，如采用直接法，一组试件的数量应增加至6个。
③当集料公称最大粒径大于31.5mm时，必须采用过筛法。过筛的筛孔为26.5mm
产品相关关键字：沥青混合料劈裂夹具
如果您对沥青混合料劈裂夹具感兴趣，想了解更详细的产品信息，请与销售部联系：13805609093
