沥青混合料试件切割机

日期:9/3/2023 7:58:43 PM 点击: 次

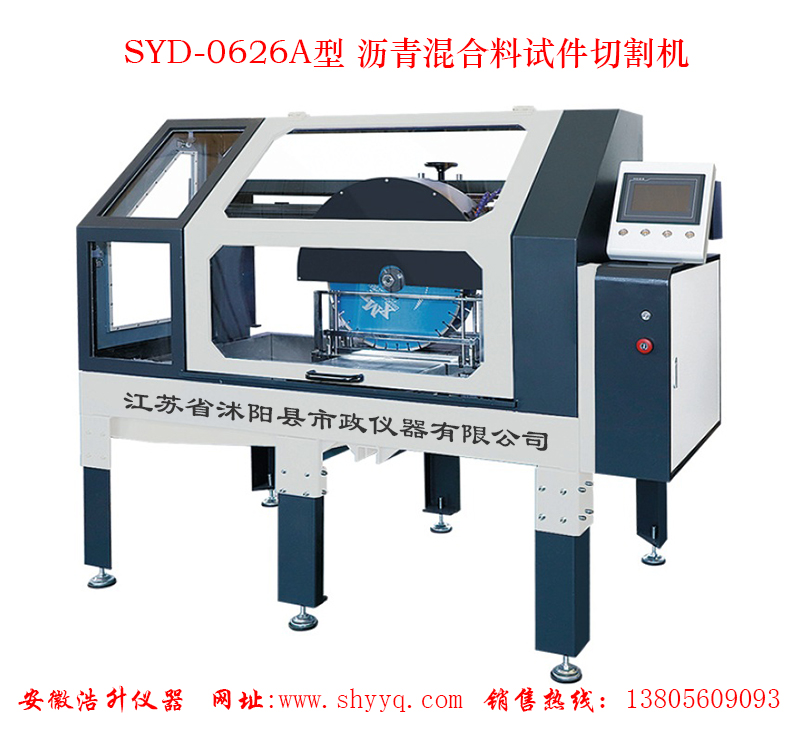

SYD-0626A沥青混合料试件切割机

规格型号：SYD-0626A

沥青混合料试件切割机用于切割沥青混合料圆柱体（马歇尔试件Φ101.6、Φ152）、轮碾成型后切制250mm×30mm×35mm棱柱体小梁试件（沥青混合料弯曲试验）等沥青混合料力学试验所需其他尺寸试件。具有精度高，自动化操作，安全可靠特点。还可以根据用户需求进行加装其他夹持附件，用于切割水磨石、天然石、混凝土制品、陶瓷、耐火砖等非金属材料及管材。该仪器采用微电脑伺服控制系统，能够自动完成圆柱体、板型试件的切割。

二、沥青混合料试件切割机特点

1、本设备采用了全封闭机身，X轴传动由滚珠丝杠和直线导轨组成，X轴动力由一个高细分的步进电机驱动，运动平滑，精度高，切割给进速度完全数字调节，可以适应不同硬度的材料切割。Z轴试件给进由滑台和带高精度编码器的减速步进电机构成，设置好试件的切割宽度后，剩下的工作全部由程序控制自动完成。X、Z轴均带有电子限位开关和机械限位器，即便是在程序失效时，也不会出现安全事故。

2、7寸全彩色液晶屏显示，触摸操作，动画显示，界面直观易用。

3、圆柱体和板型试件的双气动夹具设计，可简单拆换。避免了人工操作时夹持力不稳定的现象。

4、双304不锈钢水槽设计，冷却水由泵驱动在设备内构成循环，可以无需外接水管。水槽内带有液位开关，缺液报警。

5、试件的切割宽度由程序控制，控制精度高达0.1mm。

6、全自动的切割操作流程：用户只需选择试件切割类型，将切割试件放置在合适的位置。本设备可以完成自动切边、刀片进给、试件切割、锯片归位等一系列步骤。

7、带有外部输入手轮，可以手动以任意速度操作锯片的左右运动（X轴）和试件夹具的前进和后退（Z轴），用于快速将试件定位零点。也可用于手动控制锯片切割。

8、全封闭外壳，电子机械双保护限位，带有气动弹簧的上掀开启的门，设备安全可靠。

三、沥青混合料试件切割机主要技术参数：

1、工作电源：AC380V±10%（三相四线），3.5kw，50Hz/60Hz；

2、环境温度：5-50℃；

3、相对湿度：＜85%；

4、主轴转数：1450r/min；

5、切割速度：0-999mm/min数字调节；

6、水泵流量：4L/min；

7、切割最大厚度：150mm；

8、最大切割宽度：标准值：300mm（安装自动夹具）或最大值：400mm（不安装自动夹具）；

9、锯片直径：500mm；

10、气源：0.6-0.8MPa/20L（标配）；

11、气动夹具夹持力：圆柱夹具：150-180kg；板型夹具：300-360kg；

12、切割精度：0.3mm；

13、外形尺寸：长2400mm×宽1200mm×高1500mm；

14、总重：600kg。
