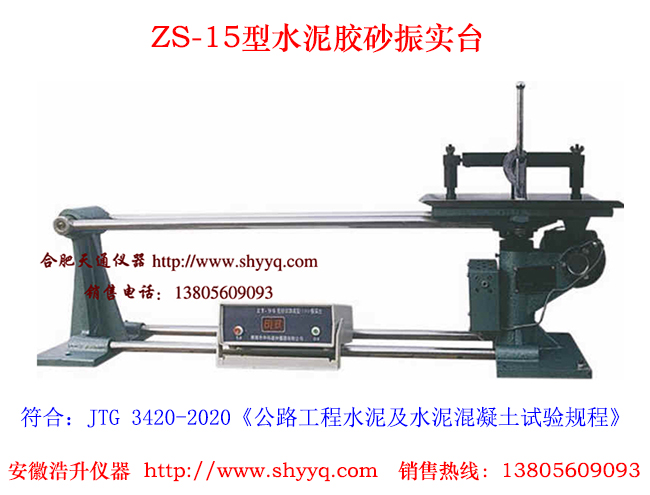

水泥胶砂振实台

水泥胶砂振实台

型号：ZT-15
一、水泥胶砂振实台用途：
    水泥胶砂振实台由中国建材科学院水泥所设计，是国家标准“水泥胶砂强度检验方法（ISO法）GB/T 17671－1999”规定的统一设备，适用于水泥胶砂试件制备时的振实成型。符合中华人民共和国行业标准JTG 3420—2020《公路工程水泥及水泥混凝土试验规程》标准要求。

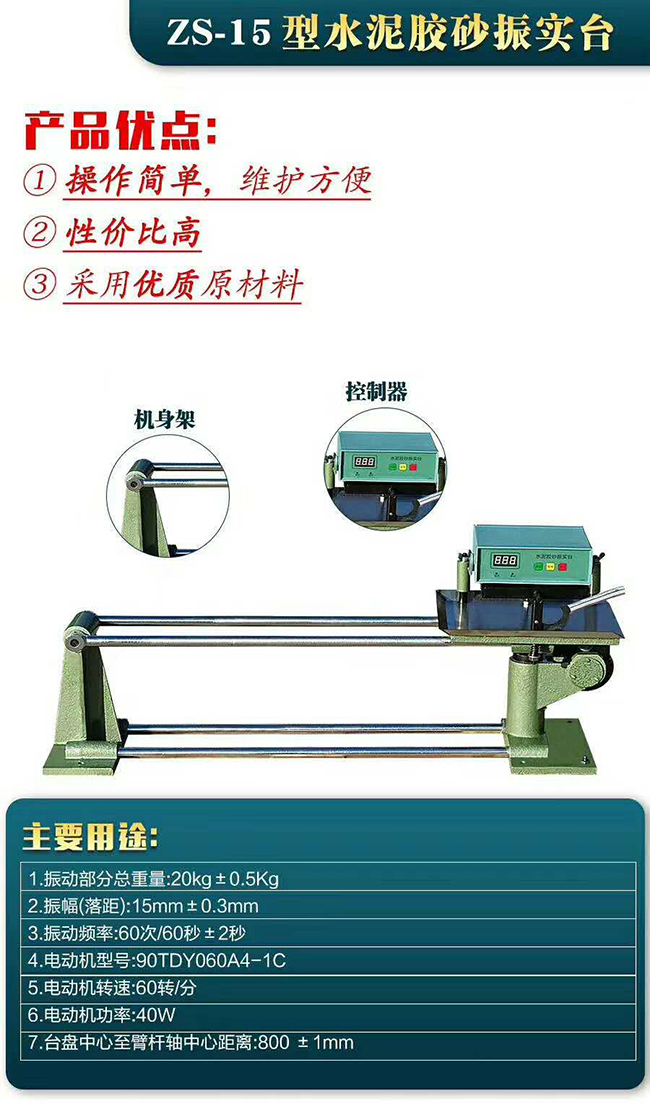

二、水泥胶砂振实台主要技术参数：
  1.振动部分总重量 ：20kg±0.5kg；
  2.落距：15mm±0.3mm；
  3.振动频率：60次/60秒±2秒；
  4.电动机型号：90TDY4；
  5.电动机转速：60转/分；
  6.电动机功率：70W；
  7.电源电压：AC220V。
三、水泥胶砂振实台工作原理
    水泥胶砂振实台主要由振动部件，机架部件和接近开关程控系统组成。工作时由同步电动机带动凸轮转动，使振动部件上升运动，升到定值后落下，而产生振动使水泥胶砂在力的作用下振实，该仪器采用接近开关计数自动控制，60次后自动停止，使用方便，计数准确。
四、水泥胶砂振实台安装
    水泥胶砂振实台的正确安装对试件的制作和试验结果至关重要，安装时请按以下步骤进行。
  1、按国家标准GB/T17671-1999中的4.2.5要求、振实台安装在高度约400mm的混凝土基座上。混凝土体积约为0.25m3、重约600kg。需防外部振动影响振实效果时，可在整个混凝土基座下放一层厚约5mm天然橡胶弹性衬垫。并注意机体应有良好的用电安全接地。
  2、将振实台用地脚螺钉固定在基座上，安装后成水平状态，可用高度尺校正振实台台面四角的高度在1mm以内，长度方向水平在0.5mm以内、仪器底座与基座之间安铺一层新鲜厚砂浆以保证它们完全接触。同时也可用此方法调整台面和臂杆呈水平。
  3、待水泥胶砂凝结硬化后拧紧地脚螺钉，注意拧紧力应基本一致，防止设备变形，然后将中台面抬起，凸头与定位套不应有卡阻现象，若发现有卡阻现象，一般是水平未校准、应寻找原因后校准。安徽浩升仪器全程提供技术支持，为用户保驾护航。
五、水泥胶砂振实台使用与维护
 1、水泥胶砂振实台操作前应拿掉定位套，检查各运动部件是否运动自如，电控部分是否正常，加注润滑油后开机空转，检查一切正常方可使用。每次使用前必须拿掉定位套。
 2、水泥胶砂振实台接通电源前，带锁开关SW处于闭关状态(即按钮弹出位置)。按下开关并锁住，电机运转，电子计数器从零计数，当到60次时停转。再次操作，可按放两次SW，即能重复执行。
 3、水泥胶砂振实台电路由于不用电源变压器，电路部分都与电源电压有关，外壳必须保证安全接地（认真检查电源插头座的PE黄绿线是否安全接地，而不是接电源零线。
 4、水泥胶砂振实台有油杯的地方加注润滑油，凸轮表面涂薄机油以减少磨损。
 5、使用后应清扫仪器上的各种杂物，保持清洁，并将定位套放与原位，以免台面受力而影响中心位置。
 6、水泥胶砂振实台经过一段时间使用后，如振幅变大超差，可用随机所附垫圈进行调整。具体方法是将止动器固定螺钉松开，取出止动器，将垫圈放入下面重新将固定螺钉上紧。
 7、振幅检验：
 a、将随机所附14.7mm检验块放入图“1”所示凸面与止动器之间，用手拨动凸轮，凸轮应与轴承相接触。
 b、同样方法用15.3mm检验块放入，则凸轮与轴承不应接触，满足以上两个条件即仪器振幅为合格。方可进行工作。
