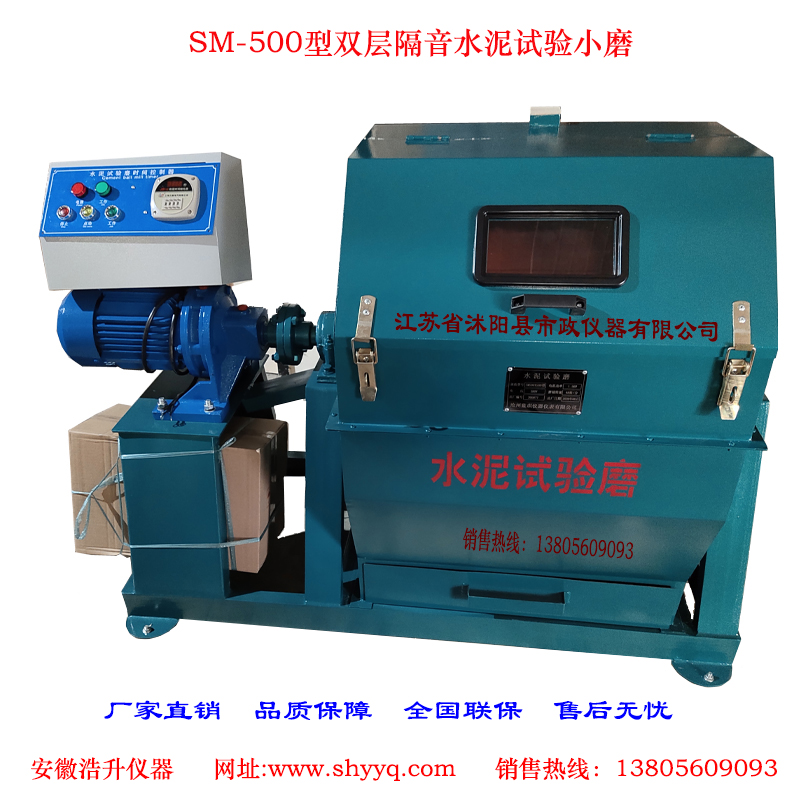

水泥试验小磨

产品型号：SM-500

一、水泥试验小磨的详细资料：

水泥试验小磨是水泥厂化验室测定水泥熟料标号及熟料化学分析必不可缺的备，该机还可用来研磨其他物料。符合国家新标准GB/T8074-2008的要求。
二、水泥试验小磨的特点

水泥试验小磨具有结构紧凑、操作方便、维修简单，性能可靠，良好的防尘、隔音效果，采用定时器控制自动等特点。
三、水泥试验小磨主要技术参数

1、磨桶内径及长度：500×500；

2、研磨体装载量：100kg；

3、入磨物料粒度：≤7mm；

4、出料粒度：≤0.2mm；

5、入磨物料装载量：≤5kg；

6、磨筒转速：48r/min；

7、粉磨时间：≈30min；

8、电源：AC380v 50Hz 2.2kw。

9、研磨体配球数量 (见下表)
　

研磨体配球数量（用户另购）	钢球	球径Φ（mm）	数量（个）	数量（kg）
		40	43	60
		50	37
		60	24
		70	9
	钢锻	Φ25mm x35mm		40

四、水泥试验小磨构成
水泥试验小磨由罩壳、磨机，支座及电器控制箱等四大部分组成
1、罩壳：罩壳由二层玻璃钢板中间夹吸音棉组成，分上下两罩，上罩壳有罩门(2)，下罩壳有取料斗(3)，可盛放磨好的物料，罩壳与磨机轴用带有毛毡圈端盖7密封，所以罩壳起到隔音和防尘的良好密封作用。
2、磨机：磨机由筒体(5)、磨门盖(4)、轴承及轴承(8)、联轴器(10)和齿轮减速机(11)等组成，是研磨物料的主体部分，在卸料时将磨盖换上栅孔卸料板，满足卸料的要求。
3、支座：支座是由磨机(9)及电动机(12)组成的钢结构，用以支承罩壳，磨机，电动减速机及电器控制箱等，磨机座底部有4 个Φ20底脚螺栓孔，用以固定全套设备。(地脚安装尺寸见图二)。
4、电器控制箱(电气原理图见图三)：由按钮、组合开关、热继电器、时间继电器、组合开关等组成，研磨时间出厂时已调到场30min，用户也可以根据物料研磨细度自由调整。当磨机停机后方可打开磨门，若磨门未对准罩壳门时用点动开关点动对准之。

五、水泥试验小磨安装及调试
1、试验磨拆箱后，应将整机外表擦拭干净，仔细检查齿轮减速电机、磨机、罩壳、轴承座等处在运输中有无碰坏，紧固件有无松动，应拧紧。然后吊装，应将绳索系在座上，不得系于罩壳、轴、电机上，以免损坏零件。
2、安装时，应先将支座底板上油污脏物清洗，水泥基础表面应平整，支座安放平稳后，用地脚螺栓紧固(允许用钢制垫块调平)。
3、试车前应检查磨机和罩壳处，如有相碰应调整到不碰；检查磨门盖是否关紧，不得有松动；检查轴承座、减速电机的润滑情况，如无润滑油，应注至油窗中指示线处。
4、用手转动磨机一周以上，检查磨机是否有碰撞，不灵活等不正常情况。
5、通电试机，磨机应按顺时针方向运转(立于试验磨正面从左往右看)，起动后，如发现运转方向与要求不符时，可断开电源，待电机停止转动后，将电源导线的任意二根互换位置，再重新启动，试验磨应空载情况良好后，方可逐步加入负载。

六、水泥试验小磨操作
1、称量待粉磨的熟料、石膏或其它物料。
2、入磨前物料先进行破碎，使入磨物料粒度小于7mm。
3、将磨体内的余物料清除干净，然后倒入破碎后的物料。
4、盖紧磨门，拧好压紧螺帽，注意勿使磨门偏而漏缝，然后盖好罩壳门。
5、根据粉磨需要，调整好研磨时间，不能在运转时调整。
6、开机研磨。
7、若要求粉磨过程中取样检验物料的细度或比表面积时，需停机后2~3min，待粉料沉降后再打开磨门取样，如果磨门未对准罩壳门，则可用点动开关调整。
8、当磨至规定时间，磨机应自动停车，停车后换上栅孔板，再开动磨机甩料，至甩净为止。
9、静待约5分钟即可抽出盛料斗，取出磨好的物
10、如磨制有专门要求的物料，应在磨制前用干的矿渣或砂子放入磨筒内研磨5分钟来清洗粘在钢球上的物料。

七、水泥试验小磨保养
1、经常清理水泥试验磨磨机外表面及罩壳内表面余尘。
2、随时检查各部分紧固件，如有松动，应及时拧紧。
3、定期检查润滑系统，每三个月换一次减速器润滑油(40号机油)，每半年更换一次轴承润滑油脂(钙基或钙钠基润滑脂)。
4、在运转过程中，应经常注意有无异常的噪音，冲击声，齿轮减速电机、轴承温升是否过高、冒烟、臭味等情况，如有，应立即断电源，查找原因，排除故障之后才能恢复运转。
5、经常检查各密封垫及磨门盖4上的密封环等，如有损坏，应及时更换。
6、控制箱应保持干燥，经常检查电源接触情况，接地应可靠水泥试验小磨价格、参数、图片、实验说明
