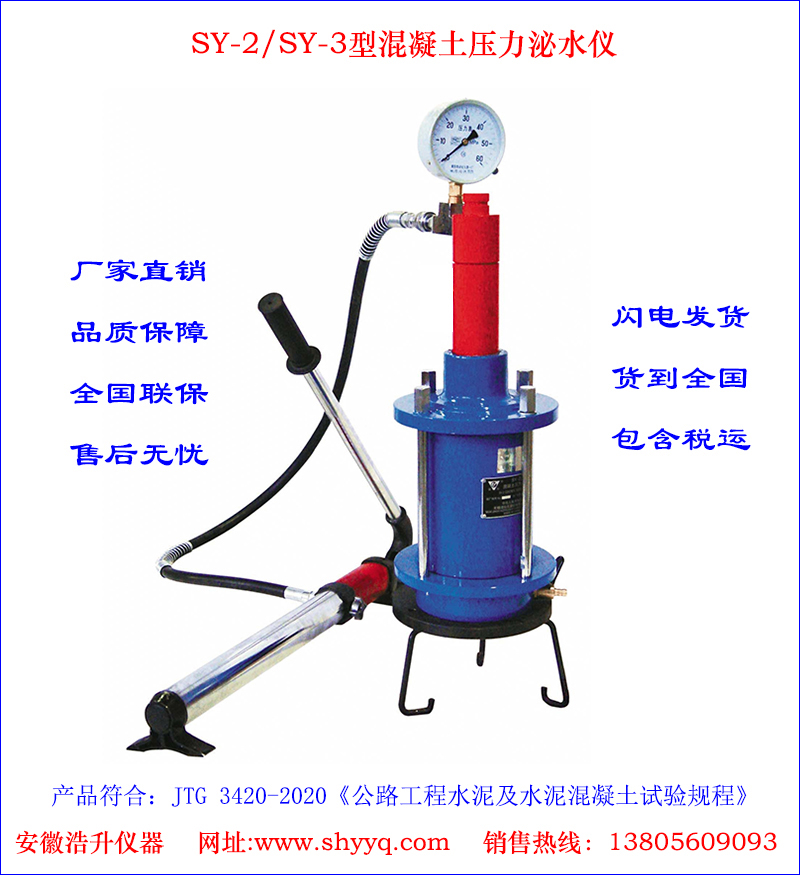

SY-2/3混凝土压力泌水仪

混凝土压力泌水仪

产品型号：SY-2/3
一、混凝土压力泌水仪的详细资料
    混凝土压力泌水仪主要是测定泵送混凝土在一定压力状态下的泌水量，进而计算泌水率及压力泌水率比的专用仪器。用于骨料粒径不大于40mm的混凝土拌合物压力泌水测定。测值准确、操作简便、体积小、重量轻、脱模方便，其各项技术指标符合国家JC473-92标准。该仪器主要由液压千斤顶、压力表及上盖活塞、试料筒、底座等组成。
二、混凝土压力泌水仪主要技术参数
  1、压力表最大量程：6MPa；
  2、最小分度离值：不大大于0.1MPa；
  3、缸体内径：125±0.02mm；
  4、缸体内高：200±0.2mm；
  5、工作活塞直径：125mm；
  6、工作活塞压强：3.2MPa；
  7、筛网孔径：0.315mm；
  8、净重：≈20kg。
三、混凝土压力泌水仪试验步骤
  1、打开上盖，将需要测试的砼拌合物装入试料筒内，用捣棒由外围向中心插捣25次，加上活塞，并将活塞的出气孔螺丝拧下，压下活塞至刚接触混凝土表面，拧紧出气孔螺丝，盖好上盖扳紧螺母，接好手动泵与千斤顶的快速接头。
  2、接顺时针方向拧紧手动蹦回油阀，扳动手动泵手柄，将油压加至30mpa(压力表显示值），此时活塞对砼拌合物的压强为3.0mpa.
  3、当油压达到30Mpa时，立即打开泌水阀门，并将泌水接入1000ml量筒内，同时开始计时，并在10秒和140秒分别读取泌水量V1和V140、作为计算泌水率的基本数据。
  4、取得数据后，按逆时针方向拧松回油阀，使系统卸压，取下上盖和试料筒，将试料筒安放在脱模器（随机附件）上，盖好上盖，拧紧两个螺母。在按顺时针方向拧紧回油阀，给千斤顶加压至砼及活塞自动脱落，拆下上盖和试料筒，拧松回油阀，人工压回千斤顶活塞，一次试验结束。
四、混凝土压力泌水仪保养
  1、每次试验结束后，要将仪器用水冲洗并擦干，如长期不用，用将无油漆的零件表面涂油防锈。
  2、在安装时，试料筒不得倒置，其下端外侧涂少许润滑脂，以使其能顺利插入底座，并与“0”形圈密封。
  3、如油泵却油致使压力上不去，可将油泵后盖打开，按下内六角螺栓，加入20号机油，重新装好即可。
五、混凝土压力泌水仪千斤顶使用方法
  1、将油泵橡胶管上的快速接头套向后拉，再与千斤顶的接头配合、然后分别旋紧油泵及千斤顶的回油阀杆，将手柄上下拉压，即使用。工作后将上述螺钉同时放松使其恢复原状。
  2、油泵如需加油，应卸下尾部的橡胶盖和M8内的六角螺钉，露出油管即可加油，油液必须清洁。
  3、利用接长管作多项举时，根据需要选用适当的长度和顶头。
