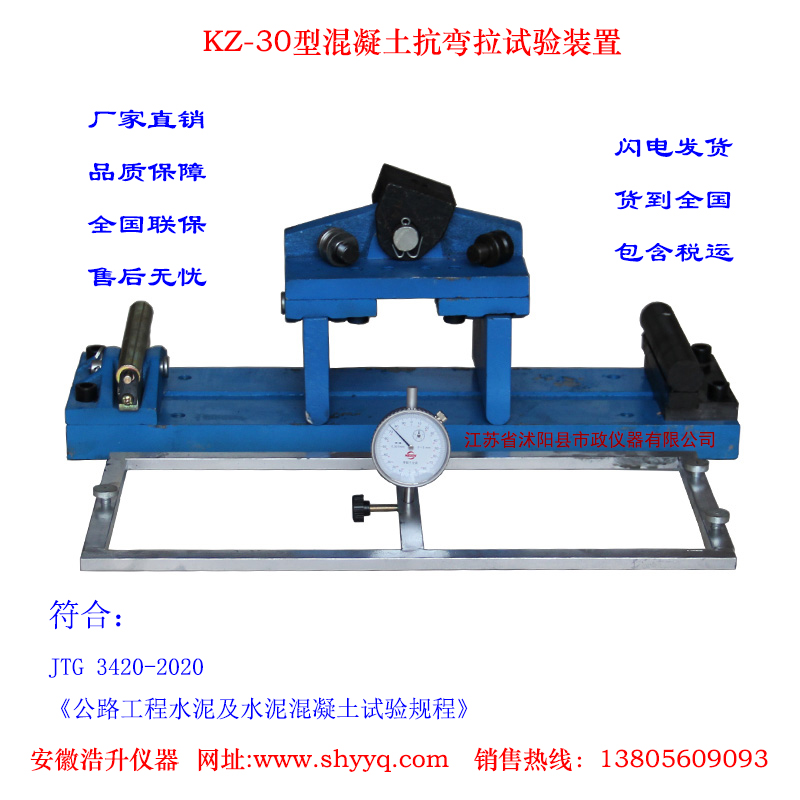

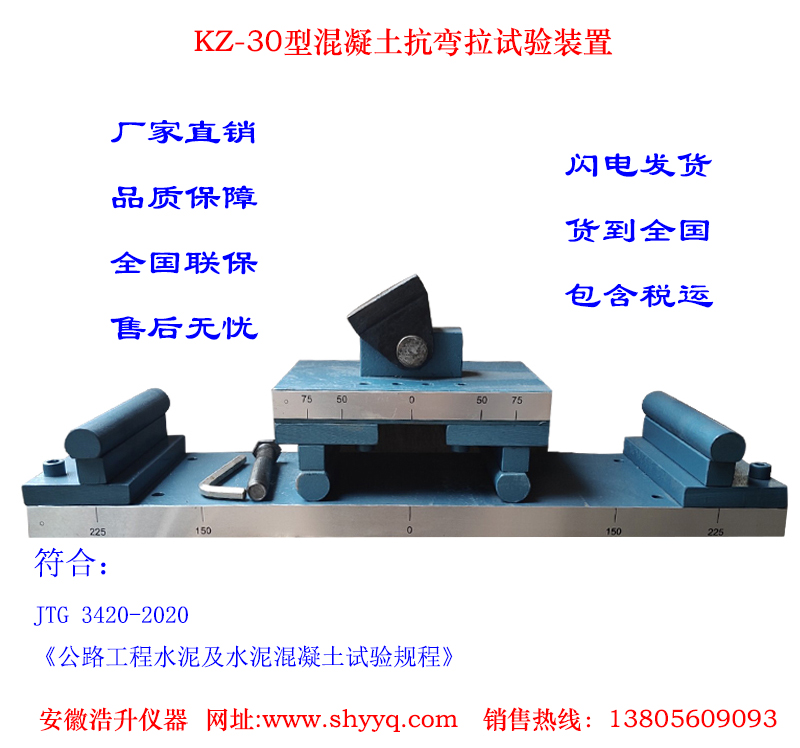

混凝土抗弯拉试验装置
日期:1/1/2022 11:31:44 PM 点击: 次
规格型号：KZ-30
一、混凝土抗弯拉试验装置详细资料
二、混凝土抗弯拉试验装置主要技术参数
1、最大抗折负荷：800Kn；
2、最大劈裂抗拉负荷：300Kn；
3、抗折标准夹辊直径：φ30mm；
4、上、下夹辊间净距离：172mm；
5、适用混凝土试件：
① 标准：150×150×550mm；
② 非标准：100×100×400mm。
三、混凝土抗弯拉试验装置结构
混凝土抗弯拉试验装置主要由下夹具座、上夹具座、标准夹辊、抗劈裂夹具上下压条等组成。下夹具座通过定位销、垫圈固定在压力机活塞上，上夹具座通过上支座、菱形销及压力机上的定位销和两内六角螺钉固定在压力机横梁上。
四、混凝土抗弯拉试验装置使用方法
做抗折实验时，按以下步骤安装：
1、拧松压力机横梁上两个内六角螺钉，拆下上压力板，定位销留在横梁上，装上菱形销(17)及上支座(16)，用两内六角螺钉固定紧。
2、拆下压力机上下压板、凹球座、防尘罩，换上本套下夹具，垫圈(2)套在活塞上，销上定位销(1)，装上下夹具座，防尘罩用原机上的箍圈固定在油缸外侧。将两个导向柱(20)，调整好距离，用螺母锁紧。
3、抗折试验可对100×100×450mm、150×150×550mm两种试块进行试验，当试验100×100×450mm试块时，将下夹具座上左标准辊(7)及辊座(6)、右标准辊及靠销(18)移至内侧相应位置(辊间距为300mm)，将上夹具座上左右标准辊(10)、弹簧(13)、弹簧上下吊钩(9)(14)移至内侧相应位置(辊间距为100mm)，然后固定好，即可试验。
4、做150×150×550mm 试块试验，将下夹具座上左标准辊及辊座、右标准辊及靠销移至内侧相应位置(辊间距为450mm)，将上夹具座上左右标准辊、弹簧、弹簧上下吊钩移至内侧相应位置(辊间距为150mm)，然后固定好，即可试验。
5、做劈裂抗拉试验时，将上夹具座上的左右标准辊及辊柱(12)取下，装上上夹具条，用螺钉固定好，即可试验。
五、混凝土抗弯拉试验装置维护保养：
1、试验完成后要将家具擦拭干净，将家具保存在干燥通风的地方；
2、夹具要交由专人看护使用，使用前要仔细阅读使用说明书或严格按照操作规程进行操作，使用人员上岗前要熟悉试验流程和夹具性能。
产品相关关键字：混凝土抗弯拉试验装置
如果您对混凝土抗弯拉试验装置感兴趣，想了解更详细的产品信息，请与销售部联系：13805609093
