新标准水泥胶砂振实台

日期:1/1/2022 11:50:10 PM 点击: 次

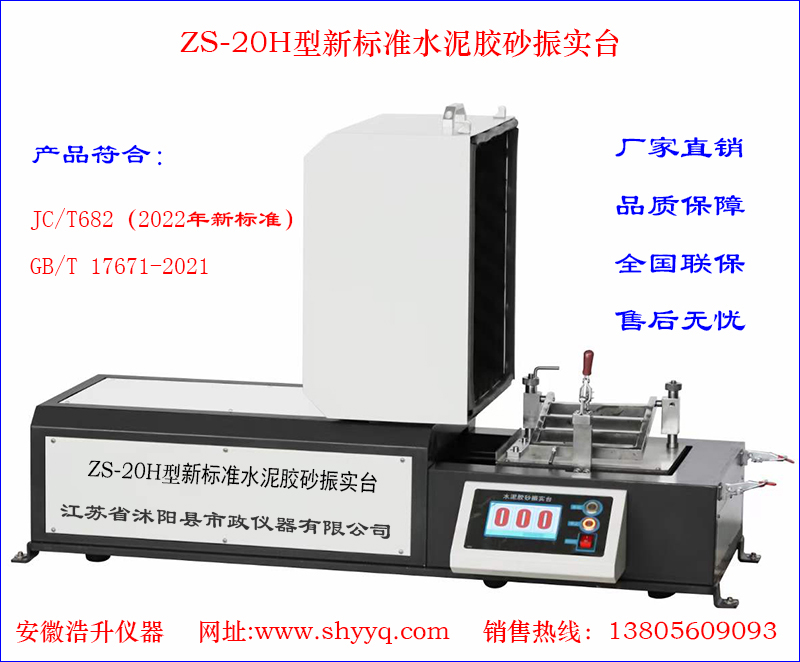

新标准水泥胶砂振实台

规格型号：ZS-20H
一、新标准水泥胶砂振实台用途：
    新标准水泥胶砂振实台适用于水泥强度检验所用试样的制备。符合JC/T682（2022年新标准）以及《水泥胶砂强度检验方法（ISO法）》GB/T 17671-2021等标准要求。
二、新标准水泥胶砂振实台产品特点：
  1、整机封闭，透明防护罩设计，可以观察内部试验情况。
  2、整机多处减震设计。
  3、5寸彩色液晶显示，测控系统在整机集成安装，操作更便捷。
三、新标准水泥胶砂振实台主要技术参数：
  1、振动部分总重量：20kg±0.5kg；
  2、振幅(落距)：15mm±0.3mm；
  3、振动频率：60次/60秒±2秒；
  4、电动机型号：90TDY4；
  5、电动机转速：60转/分；
  6、工作电源：：AC220V 50Hz 350w；
  7、台盘中心至臂杆轴中心距离：800±1mm；
  8、两臂杆的总重量：2.25kg±0.25kg；
  9、台盘中心至滚轮和凸轮轴线的水平距离：100mm±1mm；
10、止动器的工作面与台盘及两根杆平行，凸台的工作面球面半径：R=75mm±1mm；
11、外形尺寸：1200mm×530mm×475mm；
12、重量：85kg。
四、新标准水泥胶砂振实台安装：
    振实台的正确安装对试件的制作和试验结果至关重要，安装时请按以下步骤进行。
  1、按国家标准GB/T17671中的4.2.要求、振实台安装在高度约400mm的混凝土基座上。混凝土体积约为0.25m3、重约600kg。
  2、机器调平固定后，注意机体应有良好的用电安全接地，安徽浩升提供技术支持，确保仪器安装到位，正常使用。
  3、将振实台用地脚螺钉固定在基座上，安装后成水平状态，校准水平面1000mm±1mm。安装后的台盘与臂杆呈水平状态。在整个安装过程中，振实台搬动时呈水平状态，不得有直立或侧翻现象。
  4、待水泥胶砂凝结硬化后拧紧地脚螺钉，注意拧紧力应基本一致，防止设备变形，然后将“示意图”所示中台面抬起，凸头与定位套不应有卡阻现象，若发现有卡阻现象，一般是水平未校准、应寻找原因后校准。
六、新标准水泥胶砂振实台维护
  1、有油杯的地方加注润滑油，凸轮表面涂一层薄机油以减少磨损。
  2、使用后应清扫仪器上的各种杂物，保持清洁，并将定位套放与原位，以免台面受力而影响中心位置。
  3、仪器经过一段时间使用后，若振幅变大超差，可用随机所附垫圈进行调整。具体方法是将止动器固定螺钉松开，取出止动器，将垫圈放入下面重新将固定螺钉上紧。
  4、振幅检验：
  a) 将14.7mm检验块放入“示意图”所示突头与止动器之间，用手拨动凸轮，凸轮应与轴承相接触。
  b) 同样方法用15.3mm检验块放入，则凸轮与轴承不应接触，满足以上两个条件即仪器振幅为合格。方可进行工作。

产品相关关键字：新标准水泥胶砂振实台
如果您对新标准水泥胶砂振实台感兴趣，想了解更详细的产品信息，请与销售部联系：13805609093
