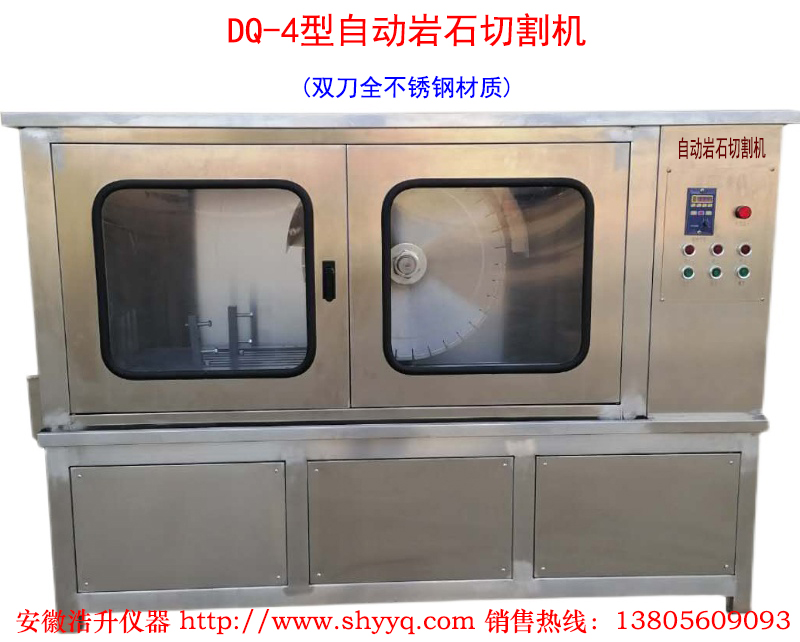

DQ-4自动岩石切割机

自动岩石切割机

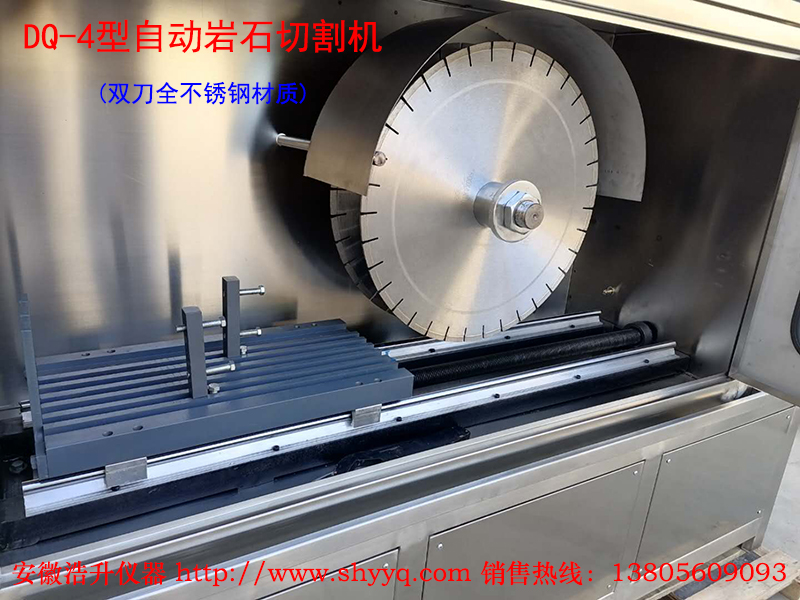

自动岩石切割机内部

自动岩石切割机

产品型号：DQ
一、自动岩石切割机用途
自动岩石切割机采用金刚石圆盘刀，对非金属固体进行切割取样，尤其适合各类岩矿石、砼耐火砖块以及陶瓷的切割取样，是石油、地质、煤碳、冶金、建筑学院、交通等部门制样的必备设备。产品符合中华人民共和国强制性行业标准JTG 3431-2024《公路工程岩石试验规程》要求。本机具有造型美观，结构紧凑、自动化程度高、全封闭、低噪音、使用方便等优点。
二、自动岩石切割机主要技术参数

序号	参数规格	DQ—1型	DQ—2型	DQ—3型	DQ—4型
1	最大可切试样(mm)	150×150×400	220×220×400	180×180×400	220×220×400
2	金刚石切刀	φ450×φ50×2.5	φ600×φ50×2.5	φ500×φ50×2.5	φ600×φ50×2.5
3	工作形式	双刀切割平面	单刀切割	双刀切割两平面	双刀切割两平面
4	主电机	Y100L-4 2.2Kw			Y112-4 4Kw
5	切割线速度	33-45m/s
6	纵向进给速度	工进6-60 mm/min
7	工作电机	Y80-4 0.55kw
8	调速电机	Y80-4 0.55kw
9	调速范围	125-1250转/分
10	工作时间	连续
11	环境温度	-5—40℃
12	噪音	≤70db

三、自动岩石切割机工作原理
  1、电动锯石机由导轨、切刀工作台、专用夹具、丝杠轴传动、调速电机及电气控制台等组成。整机结构紧凑、工作平稳。
  2、切刀轴和切刀动力电机安装在导轨工作台上，利用三角皮带传动使切刀高速旋转。
  3、电动锯石机电气控制系统安装在控制台内通过电缆连接各电机。
  4、电动锯石机为刀片移动，工作台静止的方式，即工件固定，切刀运动。切刀工作起、终端各备有行程开关，当切刀工作运动至终端时，可自动快速后退至起端并自动停止移动。
四、自动岩石切割机冷却系统：采用自来水供水冷却。
五、自动岩石切割机电气系统：电动锯石机使用电源为三相四线交流电（380V），由三只CJT1-10交流接触器分别控制，主轴电机和调速电机正反转，调整控制面板旋钮，即可实现刀片前进（工进）后退的速度。指示灯由交流220V/6.3V变压器供给。
六、自动岩石切割机使用说明
  1、电动锯石机安装完毕后，接通电源检查整机各部分转动是否灵活，各紧固件是否松动。
  2、电动锯石机接通电源，按下主机按钮，刀片转向是否与箭头方向一致。若反向立即调整。检查完毕后即可装夹岩样进行切割，岩样装夹时，应选择可靠的夹持点，防止虚夹和假夹现象。以免在切削过程中因岩石窜动而损坏刀具及岩样。
  3、电动锯石机夹持不规则岩石时，可用顶压法夹持。
  4、电动锯石机切割芯样时，如岩石数量较多，可用随机所附的长压板压上数块岩样，一起切削，以提高工作效率，
  6、电动锯石机自动进退刀，当切刀沿工作台运动到终端时，可自动后退到起端，并自动停止移动。如在工作过程中需要后退，按控制台快退按钮，即可。快退中需要前进，按工进按钮同样可以进刀。不论进刀或退刀，按停止按钮切刀均可停止移动。工作时，如发现切刀离岩样较远，可按下快进按钮（按住不放）或点动快进，待刀片接近岩样时，即松开按钮。然后再按工进按钮，进行正常切割。这样可以缩短进刀辅助时间。该机进给传动如图三所示。
  7、电动锯石机在切割试件时，在工作前可根据岩石硬度来进行调节进给速度，在切割过程中调节进给速度可能出现刀痕，根据使用经验切割较硬石头时，速度一般为40毫米/分左右。
七、自动岩石切割机操作规程
  1、按要求用专用夹具固定好岩样，使之不得松动。
  2、启动电动锯石机，打开自来水。
  3、按快进按钮→使刀片靠进岩样。
  4、按前进→按钮使速度表指示在200左右，（根据岩样的硬度而定刀片的切割速度）此时切割机在自动切割。
  5、电动锯石机当切割完毕后，刀片自动后退，也可手动按下后退按钮←。
  6、当刀片后退离开岩样后关闭主机和自来水。
八、自动岩石切割机操作注意事项
  1、岩样夹好后在主机没有启动的情况下，严禁刀片移动，以免刀片碰到岩样损坏刀片。
  2、电动锯石机试块一定要夹牢，防止松动。
  3、试块夹好后，用干毛巾擦干手上的水渍，再操作按钮。
  4、电动锯石机拆卸刀片时把E型卡卡在后面主轴皮带轮的两小孔内，用专用扳手使劲把主轴刀片锁紧螺帽按顺时针方向扳开（注意：操作完毕必须取下E型卡）
  5、如发现电动锯石机主机皮带松动应及时拉紧皮带。
九、自动岩石切割机机保养细则
  1、电动锯石机操作完毕应用自来水冲洗工作室及工作台表面的岩渣并擦干。
  2、定期清理拖板和导轨以及导轨传动丝杆上的油渍，并及时加注润滑油。
  3、电动锯石机工作全部结束后，将刀片向前移动10厘米左右，使行程开关摇臂复位。
  4、电动锯石机使用后如在一定的时间内不使用，应将刀片和夹具移动部位及机内一些易生锈的地方涂一层锂基牛油。
