摆式仪

摆式仪    （可选证书：省级计量院 / 国家道路与桥梁工程检测设备计量站）

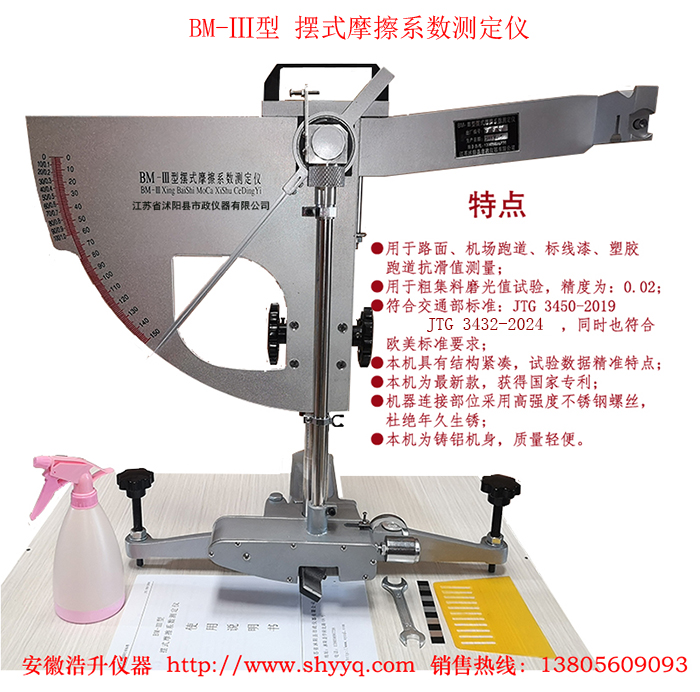

产品型号：BM-Ⅲ
一、摆式仪的详细资料：
    摆式仪用于测定高等级公路、标线、城市道路及机场跑道等抗滑值，可以与国外同类产品相妣美。该仪器调试方便，操作简单，测试数据准确，稳定性好，并且室内外均可使用，是高等级公路建设等专用设备中不可缺少的检测仪器之一。产品符合中华人民共和国强制性行业标准JTG 3432-2024《公路工程集料试验规程》标准要求。
二、摆式仪主要技术参数：
  1、摆质量：1500±30g；摆重心距：410±5mm；
  2、橡胶片对路面正向静压力：2263g（22.2N）；
  3、摆从倾斜5度处自由放下到摆动停止的次数，应不少于70次；
  4、橡胶片外边缘路摆动中心距离510mm；
  5、仪器总重约14Kg左右。
三、摆式仪使用方法：
  1、选点：在测试路段上，沿行车方向的左轮轮迹，选择有代表性的五个测点，每一测点相距约5—10m。
  2、仪器调平：
  （1）将仪器置于测点上，并使摆的摆动方向与行车方向一致。
  （2）转动调平螺丝使水准泡居中。
  3、调零：
  （1）标定指针位置：将摆呈垂直向下状态，拨动指针使上部与拨针器上调节螺丝紧靠，此时指针指示的位置应与摆杆中心位置对正。否则应调整拨针器的调节螺丝使指针与摆杆中心位置对正，调节完毕应将调节螺丝上的并紧螺母并紧，以固定指针调节螺丝的位置。
  （2）放松固定把手，转动升降把手使摆升高并呈自由摆动，然后旋紧固定把手。
  （3）将摆向右运动，使定位卡环进入释放开关槽，使摆杆处于水平释放位置。同时，用左手拨动指针使之紧靠拨针器上的螺钉。
  （4）按下释放开关摆向左运动，并带动指针向上运动。当摆达到最高位置后下落时，用左手接住摆杆，此时指针应指零。若不指零时，可稍紧或放松指针调节螺母，直到指针指零为止。
  4、标定滑动长度：
  （1）用橡皮刷清除测试范围内路面上散颗粒和杂物。
  （2）让摆自由悬挂，将标尺的中部对准摆杆，并使滑动标尺平行于测试方向并靠近橡胶片。
  （3）放松固定把手，转动升降把手让摆缓慢下降并同时用右手提起举升柄使摆向右方移动，在标尺右端放下滑溜块使之接触路面并与标尺刻线对齐，然后提起举升柄使摆向左移动，并在标尺左端放下滑溜块，使之接触路面并与标尺左端刻线齐平，然后旋紧固定把手，复核滑动长度。在这一过程中可用调平螺丝对滑动长度进行微调，使滑动长度准确到126±0.5mm,但应注意微调中应保持水准泡居中。
  5、测定：用水浇洒路面，并用橡皮刷刷刮，以便洗去泥桨。然后再洒水，并按下释放开关使摆在路面上滑过，指针即可指示出路的摆值（一般第一次可不作记录）当摆向右回摆时，用左手接住摆杆，右手提起举升柄使滑溜块升高，并将摆向右运动，使定位卡环进入释放开关，重复1—5项，测定五次（每次均应洒水）记录每次的数值。五次数值差不大于三个单位。如差值大于三个单位，应检查产生的原因，并再次重复上述各项操作，直至符合规定要求为止。
