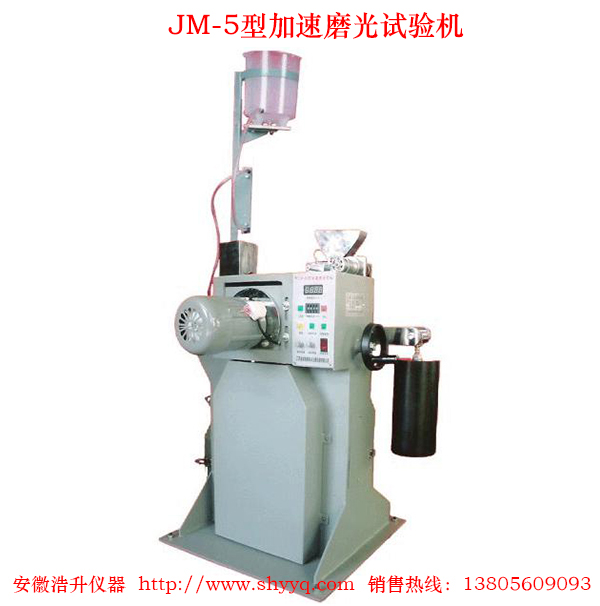

JM-5加速磨光试验机

1.相关产品链接：
→【加速磨光试验机】
→【指针式摆式摩擦系数测定仪】
→【数字式摆式摩擦系数测定仪】
→【试件固定器】
→【加速磨光机试模】
→【磨光值集料标准样品】
→【31.5×25.4×6.35橡胶片】
→【槽型钢直尺】
→【摩擦系数标准样品：浮法玻璃板,陶瓷板,抛光薄膜】
→【摩擦系数标定固定器】
2.测试方法：
→【T0321-2024粗集料磨光值试验】

加速磨光试验机

规格型号：JM-5
一、JM-5加速磨光试验机用途：
JM-5加速磨光试验机用于测定粗集料的磨光值，以评价表面层用粗集料的抗车轮磨光性能。产品符合中华人民共和国强制性行业标准JTG 3432-2024《公路工程集料试验规程》、JJG(交通)054-2023《加速磨光机检定规程》标准要求。该仪器在室内模拟汽车轮胎对公路路面的磨光作用，通过对路面所用骨料进行加速磨光，借以测得骨料的磨光值，以评价骨料的抗磨光性能,从而为选用合适的面层骨料铺筑不同摩檫系数要求的路段以及为合理开发利用石料资源提供科学依据，为缩短防滑路面的研究周期创造条件，为研制优质人造骨料提供技术参考。
二、JM-5加速磨光试验机特点：
加速磨光试验机采用不锈钢机壳，结合国内行业，并参考进口机型优点而设计制造出。整机结构紧凑，溜砂、溜水均匀准确，设有转数控制装置，性能和进口产品相媲美。
三、JM-5加速磨光试验机结构
1.传动机构：包括电机、同步齿轮、橡胶轮总成等，用于传递动力、改变速比。
2.道路轮装置：用于安装试件14块。
3.溜砂装置：由贮砂斗、支架和溜砂机构组成，用于存贮磨料和控制溜砂。
4.供水系统：包括储水支架、供水器皿、流量计、水管，用于控制溜水量。
5.荷载调整机构：包括手轮、凸轮，用以支撑配重，调节橡胶轮与道路轮之间的压力。
6.配重装置：包括杠杆，配重及护罩等，用于保证对道路轮的规定压力。
7.试模：用于制作石料磨光试件。
8.电器控制装置：用于控制道路轮所需转动圈数及送砂量的多少。
四、JM-5加速磨光试验机主要技术参数
① 工作电源：AC380V 50Hz 2.2Kw；
② 道路轮：直径为(406±3)mm，宽度为44.5mm，工作时的转速为320r/min±5r/min。
③ 橡胶轮：
◆对道路轮的正向压力为：725N±10N；
◆直径：200mm±3mm；
◆宽度：44mm±2mm；
◆初始硬度：69IRHD±3IRHD；
◆其中：标记C橡胶轮用于磨粗砂，标记X橡胶轮用于磨微粉。
④ 试模：金属试模
◆外侧面曲率半径：203mm±1.5mm；
◆弧面长度：90.6mm±0.5mm；
◆内侧面曲面尺寸与道路轮尺寸相同，宽度44.5mm±0.5mm,厚度16mm±0.5mm(对于4.75～9.5mm粒级为13mm±0.5mm)。
◆一套试模：28副
⑤ 金刚砂：(30号棕刚玉、400号绿碳化硅(微粉))；
⑥ 橡胶石棉板：厚1mm。
⑦ 2min内粗砂流速：27g/min±3g/min；
⑧ 2min内微粉流速：3g/min±1g/min；
⑨ 供水装置：(50～75)mL/min速率注入自来水；
⑩ 外形尺寸(L×W×H)：850mm×750mm×1350mm；
? 重量：230kg。
五、JM-5加速磨光试验机安装、试机
1、加速磨光试验机机体应安装于牢固、平稳的水泥混凝土基础上，用底脚螺栓固定。安装后应先用普通水平仪校正水平位置，然后旋紧螺母。
2、安装后将试件安装在道路轮上，接通380V电源，按下机体电路面板上电源开关，再按启动按钮，转动荷载调整手轮，使橡胶轮缓缓压向道路轮，检查道路轮运转情况是否正常。
3、调节粗、细砂调速旋钮，检查进料、上料是否转动平稳，有无异常响动。然后分别把粗、细砂装入料斗,用调速旋纽确定粗、细砂的溜砂量，调整好后就可确定该位置，下次试验无须再次调整。检查结束按下面板停止按钮。
六、JM-5加速磨光试验机安装试件
用试模制好的12块试件（6种石料品种每种2块）分作两轮试验，1种集料赋以相邻两个编号，标准试件为13、14号，每一轮按1-12的顺序，将同一种石料两块试件编成一组共六组。另两块标准试件与六组石料的两块试件按1-14的顺序排列后，按下表规定的位置安装与道路轮上。
注意：每一轮在1号8号位置安装标准试件。
