针片状规准仪
日期:9/5/2023 3:11:35 PM 点击: 次
JTG 3432—2024《公路工程集料试验规程》----4 粗集料试验/T0311-2005粗集料针、片状颗粒含量试验(规准仪法)

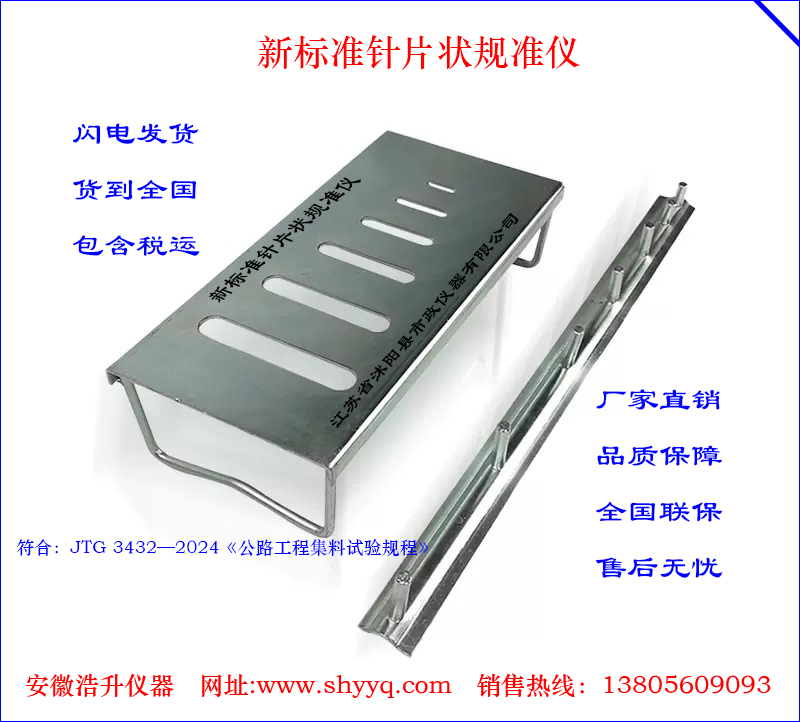

针片状规准仪
型号：ZP-1
一、针片状规准仪概述
针片状规准仪用于测定水泥混凝土用粗集料针、片状颗粒含量测定。产品符合中华人民共和国强制性行业标准JTG 3432-2024《公路工程集料试验规程》标准要求。
测定的针状颗粒是指最大长度与该颗粒相应粒级的平均粒径之比大于2.4的颗粒，片状颗粒是指最大厚度与该颗粒相应粒级的平均粒径之比小于0.4的颗粒。
二、针片状规准仪主要技术参数
1、针状规准仪尺寸：长348.7mm×宽20mm；
2、针状规准仪厚度：5mm；
3、针状规准仪立柱直径：φ6mm；
4、针状规准仪立柱之间的间距(mm)：17.1、30.6、42、54.6、69.6、82.8；
5、针状规准仪立柱中心距(mm)：23.1、36.6、48、60.6、75.6、88.8；
6、片状规准仪尺寸：长240mm×宽120mm；
7、片状规准仪钢板基板厚度：3mm；
8、片状规准仪的孔宽(mm)：2.8、5.1、7.0、9.1、11.6、13.8；
9、片状规准仪孔长(mm)：17.1、30.6、42、54.6、69.6、82.8。
三、针片状规准仪试验步骤
1、取一份试样，称量质量(m0)。根据表T0311-1所规定的粒级按T0302干筛法进行充分筛分。
2、按表T0311-1所规定的粒级分别用规准仪逐颗检验。凡颗粒长度大于针状规准 仪上相应间距的，为针状颗粒；凡颗粒厚度小于片状规准仪上相应孔宽的，为片状颗粒。
3、对于公称最大粒径大于37.5mm的试样，可采用卡尺逐颗检验，卡尺卡口设定宽 度应符合表T0311-3的规定。
表T0311-3 37.5mm以上颗粒粒级划分及其相应的卡尺卡口设定宽度
|
粒级(mm) |
37.5～53 |
53～63 |
63～75 |
|
检验钍状颗粒的宽度(mm） |
108.6 |
139.2 |
165.6 |
|
检验片状颗粒的宽度(mm) |
18.1 |
23.2 |
27.6 |
产品相关关键字：针片状规准仪
如果您对针片状规准仪感兴趣，想了解更详细的产品信息，请与销售部联系：13805609093
