细集料流动时间测定仪

日期:9/5/2023 2:53:05 PM 点击:

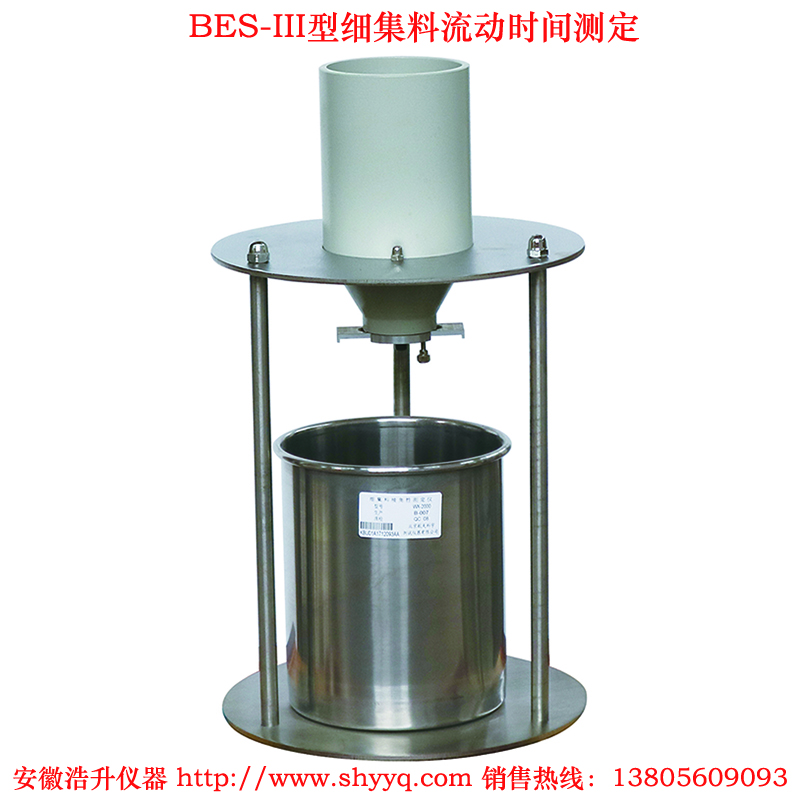

BES-III细集料流动时间测定仪


产品型号:BES-III
一、细集料流动时间测定仪目的与适用范围
  1、本方法测定一定体积的细集料(机制砂、石屑、天然砂)全部通过标准漏斗所需要的流动时间,称为细集料的棱角性,以s表示。
  2、本方法测定的细集料棱角性,适用于评定细集料颗粒的表面构造和粗糙度,预测细集料对沥青混合料的内摩擦角和抗流动变形性能的影响。
  3、当工程上同时使用不同品种的细集料,如将天然砂和机制砂、石屑混用时,应以实际配合比例组成的细集料混合料进行试验,并满足相应规范的要求。
二、细集料流动时间测定仪主要技术参数
  1、材质:不锈钢;
  2、圆锥筒漏斗:60°;
  3、漏斗口直径:12mm、16mm;
  4、漏斗材料:优质黄铜;
  5、重量:15kg。
  1、将现场取来的细集料试样,按照最大粒径的不同选择2.36mm或4.75mm的标准筛过筛,除去大于最大粒径的部分。但当工程上同时使用不同品种的细集料,应分别进行单一细集料品种的棱角性质量评定,同时以实际配合比例组成的细集料混合料进行试验,以评定其使用性能。
  2、按细集料筛方法以水洗法除去小于0.075mm的粉尘部分,取0.075~2.36mm或0.075~4.75mm的试样约6㎏,放入105℃±5℃烘箱中烘干至恒重,在室温下冷却。
  3、用容量瓶法测定试样的表现密度。用分料器或四分法将试样分成不少于5份,或按下列计算每份试样所需的质量:m = 1.0×γa/2.70。
  式中:m—每份试样质量(㎏)
       γa—试样表现相对密度
  4、根据试样规格选择漏斗:0.075~2.36mm选用流出口径Φ12mm的漏斗(将漏斗放入仪器内即可);0.075~4.75mm选用Φ16mm流出口径(此时Φ12mm的漏斗无须放入。
  5、将试样徐徐倒入漏斗,表面尽量倒平。但倒完后不得以任何工具拢动或刮平试样。
  6、在打开漏斗开启门的同时开动秒表。漏斗中的细集料随即从漏斗开口处流出,进入接受容器中。在细集料全部流完的同时停止秒表,读取细集料流出的时间,准确至0.1s,即为该细集料试样的流动时间。
  7、一种试样需平行试验5次,以流动时间的平均值作为细集料棱角性的试验结果。
  8、试验中所需其它仪器仪具由用户自备。

产品相关关键字:细集料流动时间测定仪
如果您对细集料流动时间测定仪感兴趣,想了解更详细的产品信息,请与销售部联系:13805609093

关于我们 | 产品展示 | 联系我们 | 常见问题 | 站点地图
版权所有 © 合肥市天通试验检测仪器公司 2024 shyyq.com ■严禁复制镜像,翻版必究◇
本站关键词:合肥试验仪器,合肥检测仪器,安徽进口仪器,安徽教学仪器 工信部备案:皖ICP备10200465号-2 Design By:南讯技术
快捷菜单
有事点这里
技术:兵兵
有事点这里
客服:乐乐
快捷菜单底
