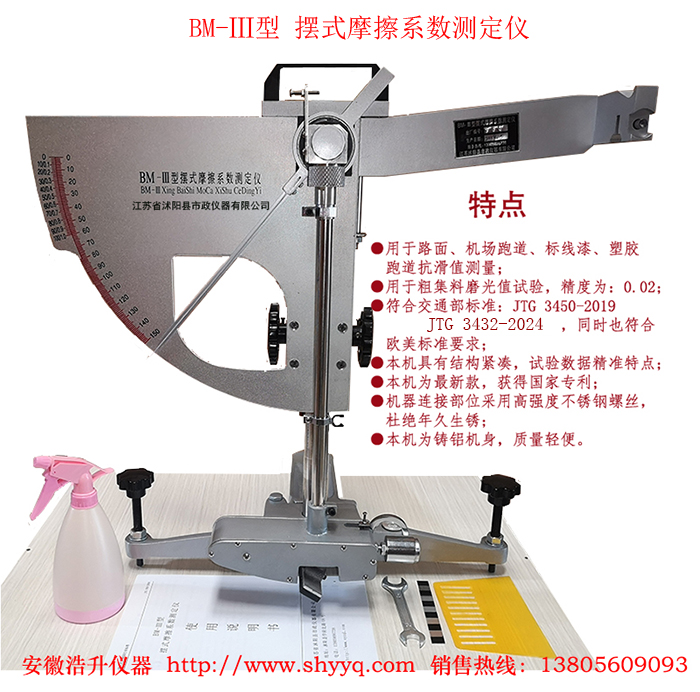

BM-Ⅲ摆式摩擦系数测定仪

1.相关产品链接：
→【加速磨光试验机】
→【指针式摆式摩擦系数测定仪】
→【数字式摆式摩擦系数测定仪】
→【试件固定器】
→【加速磨光机试模】
→【磨光值集料标准样品】
→【31.5×25.4×6.35橡胶片】
→【槽型钢直尺】
→【摩擦系数标准样品：浮法玻璃板,陶瓷板,抛光薄膜】
→【摩擦系数标定固定器】
2.测试方法：
→【T0321-2024粗集料磨光值试验】

摆式摩擦系数测定仪 （可选证书：省级计量院 / 国家道路与桥梁工程检测设备计量站）

产品型号：BM-Ⅲ
一、摆式摩擦系数测定仪的详细资料
摆式摩擦系数测定仪主要用于测定路面、机场跑道、集料加速磨光值【加速磨光机】标线漆、金属材料、皮革、非金属、建筑材料等摩擦系数。产品符合中华人民共和国强制性行业标准JTG 3432-2024《公路工程集料试验规程》、JTG 3450-2019《公路路基路面现场测试规程》、JJG(交通) 053－2017《摆式摩擦系数测定仪检定规程》等标准要求。也可通过典型路面摩擦系数的测定，作为确定各种轮胎配方的依据之一。该仪器操作操作简单，使用方便。
二、摆式摩擦系数测定仪术语和定义
1、摆pendulum：摆式仪主要由摆杆、弹簧、摆头、杠杆系、举升柄和滑溜块等组成。
2、摆值pendulum number：摆式仪测试的滑溜块与被测物体表面之间的摩擦系数，为使用方便而扩大了100倍，称为摆值，单位为BPN（British Pendulum Number）。
三、摆式摩擦系数测定仪主要技术参数
⑴摆及滑溜块
⒈摆总质量：1500g±30g；
⒉摆的轴心距：410mm±5mm；
⒊端部向上活动范围大于：10mm；
⒋滑溜块上提高度大于：6.5mm；
⒌滑溜块质量：32g±5g（测路面），20g±5g（测磨光值）；
⒍橡胶片底面与水平面夹角：26°±3°；
⑵橡胶片对路面正向静压力：22.2N±0.5N/2263g；
⑶指针：质量小于85g（不含垫圈），长300mm±1mm；
⑷摆从倾斜5度处自由放下到摆动停止的次数，应不少于：70次；
⑸橡胶片工作边缘与摆动中心距离：510mm±5mm；
⑹摆滑动长度：126mm（路面上）/ 76mm（磨光值上）；
⑺刻度盘：小刻度盘（F盘）刻度0～100，大刻度盘（C盘）刻度0～150。大刻度盘圆弧半径305mm±1mm，刻度盘分度值为2个单位；
⑻橡胶片
⒈测路面用：长度（76.2±0.5）mm×宽度（25.4±0.5）mm×厚度（6.35±0.5）mm；
⒉测磨光值：长度（31.5±0.5）mm×宽度（25.4±0.5）mm×厚度（6.35±0.5）mm；
⑼外形尺寸(L×W×H)：700mm×350mm×700mm；
⑽重量：26kg。
四、摆式摩擦系数测定仪调试
1.准备：在试验前摆式摩擦仪、橡胶片和喷水壶中水应在20℃±2℃环境条件下恒温2h 以上，试验过程中环境温度应控制在20℃±2℃。
2.调平：将摆式摩擦仪放置在水平台上，松开紧固把手，转动升降把手使摆升高并能自由摆动，然后锁紧紧固把手，转动调平螺栓，使水准泡居中。
3.调零：将摆固定在右侧悬臂上，使摆处于水平位置。把指针拨至右端与摆杆贴紧。右手按下释放开关，使摆向左带动指针摆动，当摆达到最高位置后刚开始下落时，用左手将摆杆接住，此时指针应指零。若指针不指零，通过拧紧或放松调节螺母进行调整，重复前述步骤，直至指针指零，调零允许误差为±1。
五、摆式摩擦系数测定仪测定试件磨光值
1.试件安装：将试件固定在试件固定器的固定槽内，试件侧面标记的箭头方向应与磨光值测定时摆的摆动方向一致。让摆处于悬空、自然下垂静止状态，调整试件及试件固定器，使试件与橡胶片、摆杆轴线中线对中。
2.标定76mm滑溜长度：让摆处于自然下垂状态，松开紧固把手，转动升降把手使摆下降，并提起举升柄使摆向左侧移动，然后放下举升柄使橡胶片工作边缘轻轻触地，在紧靠接触点侧边摆放滑溜长度量尺，使量尺左端对准接触点；再提起举升柄使摆向右侧移动，然后放下举升柄使橡胶片工作边缘轻轻触地，检查接触点是否与滑溜长度量尺的右端齐平。若齐平，则说明滑溜长度符合76mm±1mm的要求。左右两次橡胶片工作边缘应以刚刚接触试件表面为准，不可借摆的力量向前滑溜。
3.若橡胶片两次触地与滑溜长度量尺两端不齐平，调整摆的高度，重复2步骤使滑溜长度达到76mm±1mm。
4.测试：将摆固定在右侧悬臂上，使摆处于水平位置。把指针拨至右端与摆杆贴紧。用喷水壶喷洒清水润湿试件和橡胶片表面。注意在试验过程中，试件应一直保持湿润。按下释放开关使摆滑过试件表面，当摆达到最高位置后下落时，用左手接住摆杆，读取指针所指(F盘)位置上的值，准确到1个单位。
5.一块试件重复测试5次，每次测试均需要喷洒清水润湿试件表面。记录最后3次读数，取3次读数的平均值作为该试件磨光值(PSV,对于标准试件记为PSVbi),准确至0.1个单位。当连续测定时读数不断增加，且超过1个单位，则可能滑溜长度在增加，重新调整滑溜长度再测试。5个值中最大值与最小值的差值不得大于3。
6.按试件编号13、1、10、3、5、12、8顺序测定第一组中的7块试件的磨光值；然后换个橡胶片的工作边缘，按试件编号7、11、6、4、9、2、14顺序测定第一组中的另外7块试件的磨光值。
7.按以上1～6步骤测定第二组14个试件的磨光值；试验过程中采用同一橡胶片。
六、摆式摩擦系数测定仪装箱单
1、洒水壶：1只
2、扳手：1只
3、标准尺：1支
4、橡皮刷：1把
5、主机：1台
6、说明书：1份
7、合格证：1份
8、保修卡：1份
