摇筛机

日期:5/11/2024 10:20:07 PM 点击: 次

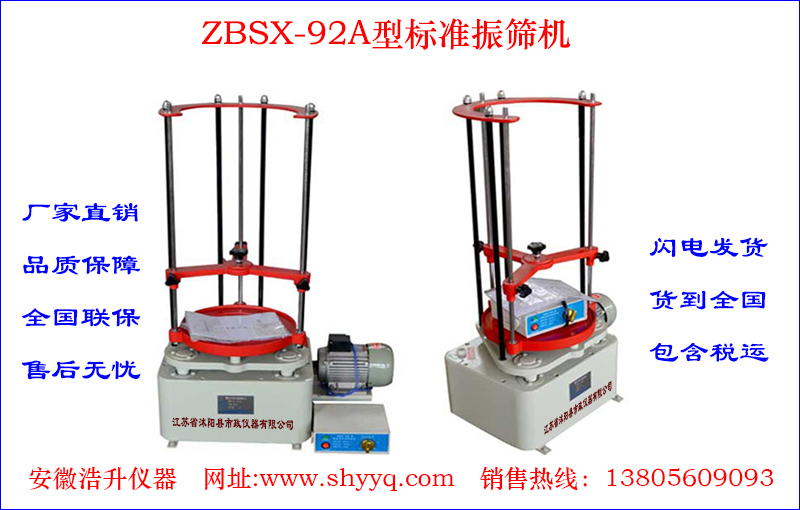

ZBSX-92A摇筛机

JTG 3432—2024《公路工程集料试验规程》----4 粗集料试验/T0302-2024粗集料的筛分试验

摇筛机

规格型号：ZBSX-92A
一、摇筛机用途
    摇筛机主要用于公路、建筑、地质冶金科研等部门的试验室对物料进行筛分分析，产品符合中华人民共和国强制性行业标准JTG 3432-2024《公路工程集料试验规程》标准要求。
二、摇筛机工作原理
   ⑴ 摇筛机主要由摆动机构、震击机构、夹紧机构等部分组成。电动机通过转动轴，蜗轮付带摆动架上的主偏心轴旋转，从而又连带动其它两个付偏心轴回转促使整个筛组的摆动半径，也等于偏心距的平面圆周摆动。同时在同一台电动机带动另一对蜗轮付通过凸轮，顶杆装有筛组的摆动架，周期地顶起靠自重下落在机座的砧座上，使摆动架得到平面圆周摆动的同时进行震击。
   ⑵ 每次开机5分钟，既方便又简单完成分级工作。
   ⑶ 摇筛机由控制器、摆动座、定时器、夹筛盘、等部分组成。具有体积小、重量轻、外观新颖，精度高、性能良好、转幅大、振击力强、筛分效果好、装夹灵活等优点。
三、摇筛机主要技术参数
   1、筛子直径：200mm、300mm；
   2、筛座震幅：8mm；
   3、振击次数：147次/分；
   4、筛摇动次数：221次/分；
   5、回转半径：12.5mm；
   6、工作电源：AC380V 50Hz 0.75kw；
   7、外形尺寸(L×W×H)：750mm×440mm×1090mm；
   8、重量：125kg。
四、摇筛机使用方法
   1.将试样移入按筛孔大小从上到下组合的套筛(附筛底)上，盖上筛盖后采用摇筛机筛分约10min。
   2.当到达预定工作时间后摇筛机停止工作，取下试验筛。
   3.加筛底和筛盖后再逐个进行人工补筛。人工补筛时，需使集料在筛面上同时有水乎方向及上下方向的不停顿的运动，使小于筛孔的颗粒通过筛孔。将通过的颗粒并人下今号筛上，并和下一号筛中的试样一起过筛，顺序进行，直至各号筛全部筛完为止。
   4.首次使用，如电机旋转方向与箭头不一致（三项电源线，任意两根对调即可）。
   5.工作结束后关闭电源，清理仪器灰尘。
四、摇筛机装箱单
   1.摇筛机：1台
   2.产品说明书：1份
   3.合格证：1份
   4.保修卡：1份
