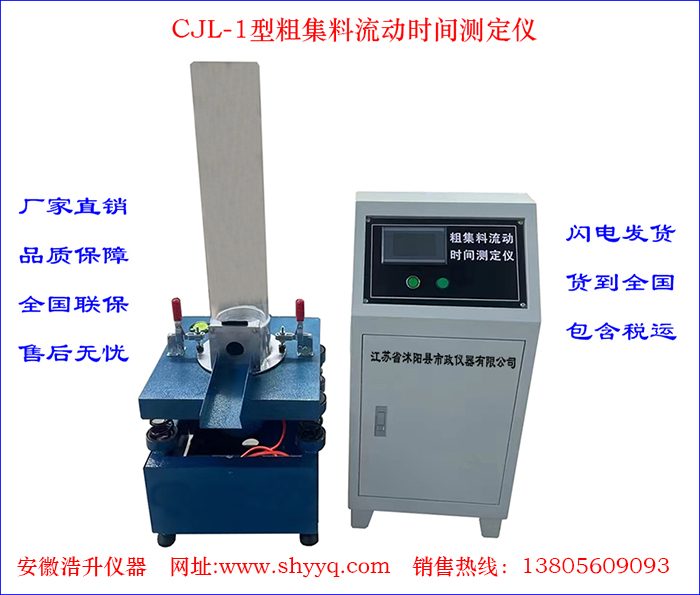

CJL-1粗集料流动时间测定仪

JTG 3432—2024《公路工程集料试验规程》----4 粗集料试验/T0362-2024粗集料棱角性试验(流动时间法)

粗集料流动时间测定仪

规格型号：CJL-1
1、粗集料流动时间测定仪用途
粗集料流动时间测定仪用于测定一定体积的粗集料全部通过固定尺寸开口所需要的时间，间接评价粗集料的棱角性。适用于公称最大粒径为9.5～19mm的粗集料棱角性测定，产品符合中华人民共和国强制性行业标准JTG 3432-2024《公路工程集料试验规程》标准要求。
2、粗集料流动时间测定仪结构特点
⑴ 整机由：振动台(含橡胶悬挂、振动马达、基座等)和流动装置(含试样筒、导流槽等)组成；
⑵ 振动台：振动台上面固定安装一个流动装置，同时设置一个气泡水准仪；
⑶ 下面悬挂有振动马达。振动台通过4个橡胶悬挂装置与支撑架连接，支撑架底部为100kg±10kg底座。
⑷ 振动马达旋转轴水平安装，与导流槽轴线垂直；
⑸ 金属翻门控制试样从试样筒的溜出。
3、粗集料流动时间测定仪主要技术参数
1、整机高度：1225mm；
2、底座尺寸：400mm×400mm,由塑料试样筒和金属导流槽组成，总质量为42.3kg±0.1kg；
3、试样筒内径：125mm±1mm,高610mm±10mm；
4、导流槽：倾角10°±0.5°内部宽度90mm±1mm,塑料嵌边；
5、金属挡板可调整开口：42mm±1mm或60mm±1mm;
6、合领角：10.0°±0.5°；
7、振动马达旋转轴：转速2970r/min±20r/min；
8、流动装置空载条件下：频率50Hz，振幅为0.18mm±0.02mm。
4、粗集料流动时间测定仪试验步骤
4.1 标准集料试验
4.1.1 每次正式试验之前，应先测定标准集料的流动时间。
4.1.2 调整粗集料流动时间测定仪的支撑架使振动台水平。利用高度块设定开口为42±0.2mm
4.1.3 试验时提前5min开启振动马达，并在整个试验过程中保持振动。
4.1.4 将天平放在测试仪前下方，然后放上接收容器，使试验时从导流槽滑下落的颗粒能够进入接收容器，同时天平显示下落试样的质量。将天平进行清零。关闭翻门。将标准集料徐徐倒入试样筒中，倾倒时使集料表面平整，但是倾倒后集料表面不得以任何工具扰动或刮平。
4.1.5 标准集料振动20s±5s后，打开翻门使集料从试样筒顺着导流槽斜面流出，进入接收容器内。当天平显示为1000g时，立即启动秒表；待天平显示为1000+7000×γ,/2.70时，立即停止秒表，读取时间即为标准集料的流动时间。
4.1.6 待集料完全流出后，清理试样筒、导流槽和接收容器。
4.1.7 同一份集料按照以上4.1.4～4.1.6重复试验，共测定5次。
4.1.8 试验全过程中环境温度应保持在15～30℃,同时振动马达应保持振动状态，直到所有试验结束。
4.1.9 取5次测定值的平均值记为F。若。满足标准集料标准值±5s时，在41±0.2mm~43±0.2mm范围内设定开口，按照上述方法重新试验，直至设定开口测定的E满足标准集料标准值E。±5s,要求。
4.1.10 若无达找到合适的开口使得F满足标准集料标准值E±5s要求，该粗集料流动时间测定仪应废弃。
4.2 试样试验
4.2.1 对于4.75～9.5mm和9.5～13.2mm粒级集料，按照4.1.9确定的开口进行设定，按照4.1.2～4.1.8方法进行试验。
4.2.2 对于4.75～19mm粒级集料，设定开口为60±0.2mm, 按照4.1.2～4.1.8方法进行试验。
5、粗集料流动时间测定仪装箱单
⑴ 主机：1台
⑵ 使用说明书：1份
⑶ 合格证：1份
⑷ 保修卡：1份
