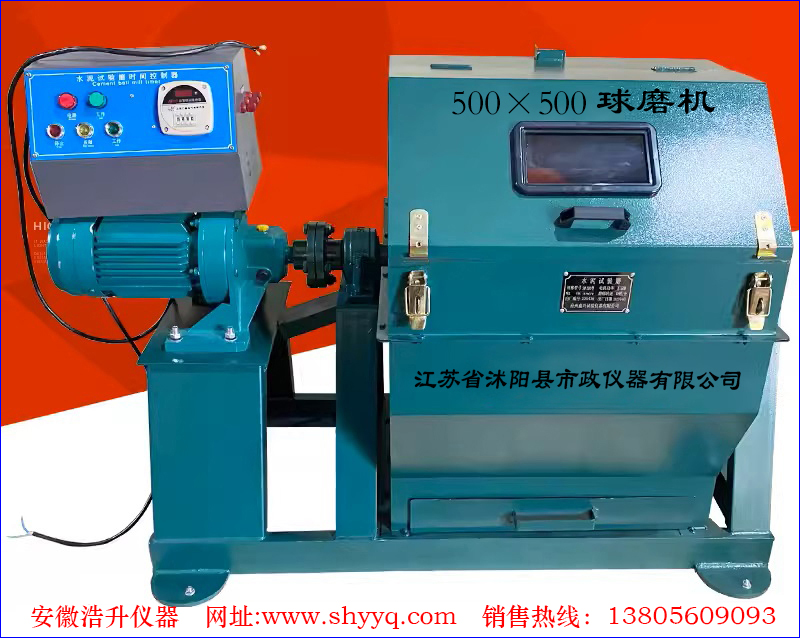

500×500球磨机

JTG 3432—2024《公路工程集料试验规程》----7 工业矿渣集料试验 / T0374-2024磁性金属铁含量试验

球磨机

产品型号：500×500
一、球磨机用途：
    球磨机用于测定钢渣、重矿渣等工业矿渣集料中磁性金属铁含量，以评价其质量。产品符合中华人民共和国强制性行业标准JTG 3432-2024《公路工程集料试验规程》标准要求。
二、球磨机特点
    球磨机具有结构紧凑、操作方便、维修简单，性能可靠，良好的防尘、隔音效果，采用定时器控制自动等特点。
三、球磨机主要技术参数
   1. 磨桶内径及长度：500mm×500mm；
   2. 研磨体：材质为高铬铸铁，装载总质量：107kg±1kg；
   3. 入磨物料粒度：≤7mm；
   4. 出料粒度：≤0.2mm；
   5. 入磨物料装载量：≤5kg；
   6. 磨筒转速：48r/min；
   7. 粉磨时间：≈30min；
   8. 工作电源：AC380v 50Hz 2.2kw；
   9. 研磨体和配球数量

研磨体配球数量（用户另购）	钢球	球径Φ（mm）	数量（个）	数量（kg）
		40	43	64kg±1kg
		50	37
		60	24
		70	9
	钢锻	Φ25mm×30mm		43kg±1kg

四、球磨机构成
   水泥试验小磨由罩壳、磨机，支座及电器控制箱等四大部分组成
   1、罩壳：罩壳由二层玻璃钢板中间夹吸音棉组成，分上下两罩，上罩壳有罩门(2)，下罩壳有取料斗(3)，可盛放磨好的物料，罩壳与磨机轴用带有毛毡圈端盖7密封，所以罩壳起到隔音和防尘的良好密封作用。
   2、磨机：磨机由筒体(5)、磨门盖(4)、轴承及轴承(8)、联轴器(10)和齿轮减速机(11)等组成，是研磨物料的主体部分，在卸料时将磨盖换上栅孔卸料板，满足卸料的要求。
   3、支座：支座是由磨机(9)及电动机(12)组成的钢结构，用以支承罩壳，磨机，电动减速机及电器控制箱等，磨机座底部有4 个Φ20底脚螺栓孔，用以固定全套设备。(地脚安装尺寸见图二)。
   4、电器控制箱(电气原理图见图三)：由按钮、组合开关、热继电器、时间继电器、组合开关等组成，研磨时间出厂时已调到场30min，用户也可以根据物料研磨细度自由调整。当磨机停机后方可打开磨门，若磨门未对准罩壳门时用点动开关点动对准之。
五、球磨机安装及调试
   1、试验磨拆箱后，应将整机外表擦拭干净，仔细检查齿轮减速电机、磨机、罩壳、轴承座等处在运输中有无碰坏，紧固件有无松动，应拧紧。然后吊装，应将绳索系在座上，不得系于罩壳、轴、电机上，以免损坏零件。
   2、安装时，应先将支座底板上油污脏物清洗，水泥基础表面应平整，支座安放平稳后，用地脚螺栓紧固(允许用钢制垫块调平)。
   3、试车前应检查磨机和罩壳处，如有相碰应调整到不碰；检查磨门盖是否关紧，不得有松动；检查轴承座、减速电机的润滑情况，如无润滑油，应注至油窗中指示线处。
   4、用手转动磨机一周以上，检查磨机是否有碰撞，不灵活等不正常情况。
   5、通电试机，磨机应按顺时针方向运转(立于试验磨正面从左往右看)，起动后，如发现运转方向与要求不符时，可断开电源，待电机停止转动后，将电源导线的任意二根互换位置，再重新启动，试验磨应空载情况良好后，方可逐步加入负载。
六、球磨机操作
   1、称量待粉磨的熟料、石膏或其它物料。
   2、入磨前物料先进行破碎，使入磨物料粒度小于7mm。
   3、将磨体内的余物料清除干净，然后倒入破碎后的物料。
   4、盖紧磨门，拧好压紧螺帽，注意勿使磨门偏而漏缝，然后盖好罩壳门。
   5、根据粉磨需要，调整好研磨时间，不能在运转时调整。
   6、开机研磨。
   7、若要求粉磨过程中取样检验物料的细度或比表面积时，需停机后2~3min，待粉料沉降后再打开磨门取样，如果磨门未对准罩壳门，则可用点动开关调整。
   8、当磨至规定时间，磨机应自动停车，停车后换上栅孔板，再开动磨机甩料，至甩净为止。
   9、静待约5分钟即可抽出盛料斗，取出磨好的物
  10、如磨制有专门要求的物料，应在磨制前用干的矿渣或砂子放入磨筒内研磨5分钟来清洗粘在钢球上的物料。
七、球磨机保养
   1、经常清理水泥试验磨磨机外表面及罩壳内表面余尘。
   2、随时检查各部分紧固件，如有松动，应及时拧紧。
   3、定期检查润滑系统，每三个月换一次减速器润滑油(40号机油)，每半年更换一次轴承润滑油脂(钙基或钙钠基润滑脂)。
   4、在运转过程中，应经常注意有无异常的噪音，冲击声，齿轮减速电机、轴承温升是否过高、冒烟、臭味等情况，如有，应立即断电源，查找原因，排除故障之后才能恢复运转。
   5、经常检查各密封垫及磨门盖4上的密封环等，如有损坏，应及时更换。
   6、控制箱应保持干燥，经常检查电源接触情况，接地应可靠。
