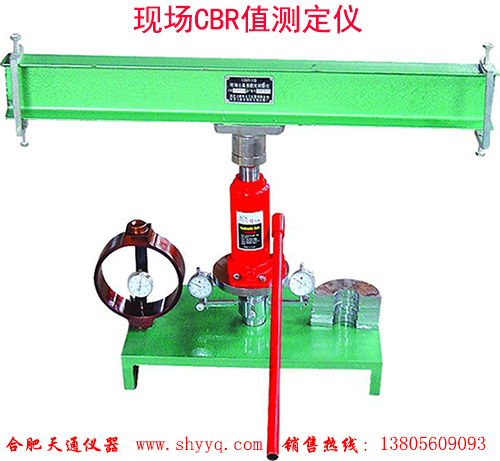

现场CBR值测定仪CBR
日期:8/10/2024 10:20:20 PM 点击: 次
|
相关产品链接： →【贝克曼梁弯沉仪】 →【现场CBR值测定仪】 →【野外承载板测定仪】 现场CBR值测定仪 仪器型号：CBR
一、现场CBR值测定仪用途：
现场CBR值测定仪用于在现场测试各种土基材料的现场CBR 值，也适合于基层、底基层砂性土、天然砂砾、级配碎石等材料现场CBR 值的试验，用于评价材料的承载能力。本方法不适用于填料粒径超过31.5mm 的土基现场CBR 值测试。符合中华人民共和国行业标准JTG 3450－2019《公路路基路面现场测试规程》要求。
二、现场CBR值测定仪结构特点
（1）反力装置：载重汽车后轴重不小于60kN，在汽车大梁的后轴之后设有一加劲横梁作反力架用。
（2）荷载装置：由千斤顶、测力计（测力环或压力表）及球座组成。千斤顶可使贯入杆的贯入速度调节成1mm/min。测力计的量程不小于土基强度，测试精度不小于测力计量程的1%。 （3）贯入杆：直径Φ50mm，长约200mm 的金属圆柱体。 （4）承载板：直径Φ150mm，中心孔眼直径Φ52mm，每块1.25kg，共4块，并沿直径分为两个半圆块。 （5）贯入量测定装置：由刚性平台及百分表组成，百分表量程20mm，精度0.01mm，数量2个，对称固定于贯入杆上，端部与刚性平台接触，平台跨度不小于500mm。此设备也可用两台贝克曼梁弯沉仪代替。 （6）工作原理：利用后轴承重不小于60KN的载重汽车，用千斤顶进行加荷，通过贯入杆测得贯入量及测力计测得的载荷重量，计算了土基现场的CBR值。
三、现场CBR值测定仪主要技术参数：
1、液压千斤顶：100KN及球座；
2、测力计：60Kn；
3、贯入杆：直径Φ50mm；长度200mm；
4、承载板：1.25Kg/块×4块。
产品相关关键字：现场CBR值测定仪
如果您对现场CBR值测定仪感兴趣，想了解更详细的产品信息，请与销售部联系：13805609093 |
