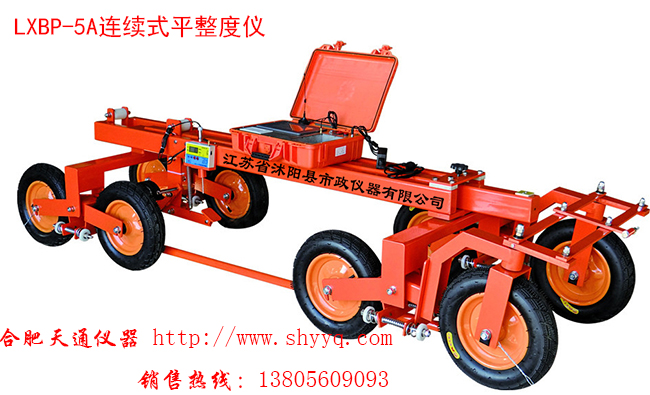

连续式平整度仪

仪器型号：LXBP-5

一、连续式平整度仪详细资料：

LXBP-5连续式平整度仪用于测试路面纵向相对高程的标准差（σ），用以表征路面的平整度。不适用于在已有较多坑槽、破损严重的路面上测试。符合中华人民共和国行业标准JTG 3450-2019《公路路基路面现场测试规程》要求。

二、连续式平整度仪结构特点：
（1）整体结构：连续式平整度仪标准长度为3m；中间为一个3m 长的机架，机架可缩短或折叠，前后各4 个行走轮，前后两组轮的轴间距离为3m。
（2）地面高差测量传感器：安装在机架中间，可以是能起落的测定轮，或激光测距仪。
（3）其他辅助机构：连续式平整度仪的辅助机构有蓄电池电源，距离传感器，与数据采集、处理、存储、输出部分配套的采集控制箱及计算机打印机等。
（4）测试间距为100mm，每一计算区间的长度为100m 并输出一次结果。
（5）可记录测试长度（m）、曲线振幅大于某一定值（如3mm、5mm、8mm、10mm等）的次数、曲线振幅的单向（凸起或凹下）累计值及以3m 机架为基准的中点路面偏差曲线图，计算打印。
（6）机架装有一牵引钩及手拉柄，可用人力或汽车牵引。

三、连续式平整度仪主要技术参数：

   ① 位移测量范围：0-40mmm(-20～+20mm)，精度：0.25mm（静态）；
   ② 路程测量范围：无限制，精度：0.1m；
   ③ 测量轮外径：160±1mm，测量轮橡胶表面硬度：HA(55-70)；
   ④ 采集器供电电源：AA Size(5号)×4；
   ⑤ 无线通讯频率：433MHz；
   ⑥ 通讯距离：可视空旷地带200m；
   ⑦ 主控制器电源：AC220V或者12V车载电源；
   ⑧ 外形尺寸（长×高×宽mm）：4061×800×600，伸长：4061mm，缩短：2750 mm；
   ⑨ 仪器全重：约230Kg；
   ⑩ 可人力或机动车牵引，最小转弯半径5m，检测速度宜为6-8km/h，最大测速不超过12km/h。非检测情况（机架缩短，测量轮悬起）下牵引速度（25 km/h）。
