沥青路面渗水仪

沥青路面渗水仪

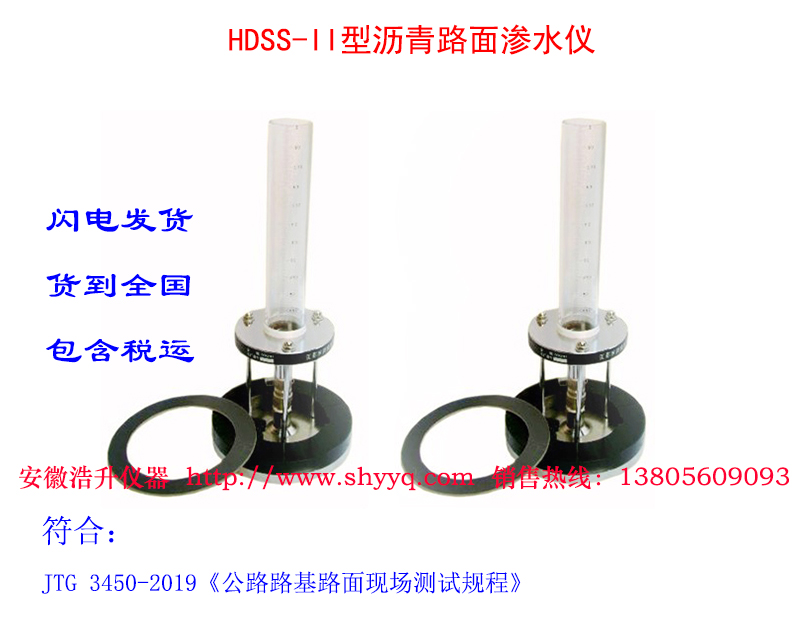

产品型号：HDSS-II
一、沥青路面渗水仪用途：
    沥青路面渗水仪用于沥青混凝土试件及沥青混凝土路面渗水系数的测定。该产品是为交通部新修订《公路沥青路面施工技术规范》而开发的新一代产品，符合中华人民共和国行业标准JTG 3450-2019《公路路基路面现场测试规程》。
二、沥青路面渗水仪技术参数：
  1.路面渗水仪：上部盛水量筒由透明有机玻璃制成，容积600mL，上有刻度，在100mL及500mL处有粗标线，下方通过Φ10mm的细管与底座相接，中间有一开关。量筒通过支架联结，底座下方开口内径Φ150mm，外径Φ220mm；
  2.仪器附不锈钢圈压重两个，每个质量约5kg，内径Φ160mm；
  3.套环：金属圆环，宽度5mm，内径145mm，主要防止密封材料被挤压进入测试面而导致渗水面积不一致；
  4.盛水量筒内径：50.5mm；
  4.水筒及大漏斗。
  5.秒表。
  6.密封材料：防水腻子、油灰或橡皮泥。
  7.其他：水、粉笔、塑料圈、刮刀、扫帚等。
三、沥青路面渗水仪使用方法：
  （1）将塑料圈置于路面表面的测点上，用粉笔分别沿塑料圈的内侧和外侧画上圈，在外环和内环之间的部分就是需要用密封材料进行密封的区域。
  （2）用密封材料对环状密封区域进行密封处理，注意不要使密封材料进入内圈，如果密封材料不小心进入内圈，必须用刮刀将其刮走。然后再将搓成拇指粗细的条状密封材料摞在环状密封区域的中央，并且摞成一圈。
  （3）将套环放在路面表面的测点上，注意使套环的中心尽量和圆环中心重合，然后略微使劲将套环压在条状密封材料表面；采用同样的方法将渗水仪放在套环上、对中，施加压力将渗水仪压在套环上，再将配重加上，以防压力水从底座与路面间流出。
  （4）将开关及排气孔关闭，向量筒中注水超过100mL 刻度，然后打开开关和排气孔，使量筒中的水下流排出渗水仪底部内的空气，当量筒中水面下降速度变慢时，用双手轻压渗水仪使渗水仪底部的气泡全部排出，当水自排气孔顺畅排出时，关闭开关和排气孔，并再次向量筒中注水至100mL 刻度。
  （5）将开关打开，待水面下降至100mL 刻度时，立即开动秒表开始计时，计时3min 后立即记录水量，结束试验；当计时不到3min 水面已下降至500mL时，立即记录水面下降至500mL 时的时间，结束试验。当开关打开后3min 时间内水面无法下降至500mL 刻度时，则开动秒表计时测试3min 内渗水量即可结束试验。
  （6）测试过程中，如水从底座与密封材料间渗出，则底座与路面间密封不好，此试验结果为无效。关闭开关，采用密封材料补充密封，重新按（4）～（5）测试。如果仍然有水渗出，应在同一纵向位置沿宽度方向就近选择位置，重新按照（1）～（5）测试。
  （7）测试过程中，如水从外环圈以外路面中渗出，可以人工将密封材料在外环圈之外5cm 宽度范围内再次进行密封处理，重新按（4）～（5）测试，只要密封范围内无水渗出，则认为试验结果为有效。
  （8）重复（1）～（7）的步骤，测试3 个测点的渗水系数。
四、沥青路面渗水仪计算：
  沥青路面（或试件）的渗水系数，以水面从100ml下降至500ml所需的时间为标准。若渗水时间过长，亦可采用3min通过的水量计算：
      V2  —  V1
  C_W= ----------- ×60
      t2 —  t1
  式中：
  C_W----表示路面渗水系数（ml/min）；
  V1----表示第一次读数时的水量（ml），通常为100ml；
  V2----表示第二次读数时的水量（ml），通常为500ml；
  t1----表示第一次读数时的时间（S）；
  t2----表示第二次读数时的时间（S）。
  以3个测点渗水系数的平均值作为该测试位置的结果，准确至1mL/min。
五、沥青路面渗水仪试验报告：
  （1）测试位置信息（桩号、路面类型等）。
  （2）测试位置的渗水系数（3 个测点的平均值）。
六、沥青路面渗水仪装箱单：
  1.沥青路面渗水仪：1台
  2.钢圈压重：2块
  3.金属圆环：宽度5mm，内径145mm：
  4.合格证：1份
  5.说明书：1份
