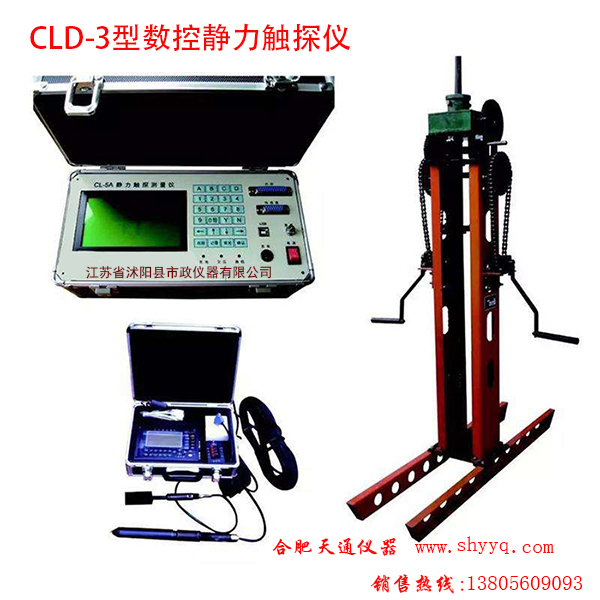

静力触探仪

规格型号：CLD-3
一、静力触探仪用途：
    CLD-3型静力触探仪用于在一般粘性土、软土、黄土和密砂土地区的土木建筑工程、市政、公路、工程地基土原位测试。符合中华人民共和国行业标准JTG 3450-2019《公路路基路面现场测试规程》。
二、静力触探仪结构特点：
    静力触探仪整机重量轻，体积小搬运方便，安装方便，工作效率高，能配用不同直径的探杆和探头。
三、静力触探仪主要技术参数：
   1. 贯入阻力：20KN/30KN
   2. 贯入深度：20米-30米
   3. 贯入速度：0.5-1M/MIN
   4. 探头截面：10cm2、15cm2
   5. 十子板剪切：小于132Kpa
   6. 触探仪结构形式:主机(整机)、地锚、手摇式、双桥探头、单桥探头。
四、静力触探仪工作原理：
    本机用于查明地层在垂直和水平方向的变化；进行力学分层；确定天然地基承载力和估算单桩承载力；判别砂土液化的可能性；确定软土的不排水抗剪强度；提供软土地基承载力和斜坡稳定性的计算指标。
五、静力触探仪使用方法：
   1. 把主机与横担用螺丝连接。
   2. 根据横担的长度选择下锚点，把二根地锚下到土中(在主机两边)
   3. 下锚可以用下锚扳手加套筒（助力），二人匀速推（根据土层可选用大地锚片和小地锚），也可用大管子钳下锚。
   4. 把主机安装在两根锚杆中间，必须水平安放，用土填实，不能摇动。
   5. 把地锚夹板套入地锚杆里，放在横担上。
   6. 探杆穿线，把探杆一正一反排列，电缆线逐一穿过，一头连接探头，（电缆线连接处用防水胶带扎紧）。决不能有水渗到电缆线里面（如探头渗水就有可能损坏探头）。另一头连接测力仪表上。
   7. 把探头连接在探杆上，就可以穿过上面孔和下面孔，把探杆一根一根连接住（接头处拧紧），在主机下面孔上安放导向套，夹住探杆不能左右摇动。
   8. 在探杆接头处插入衬垫，压入土中时把一块山形板放在衬垫上面，再摇动主机手柄，使主机两面链条两边的加长销压住山形板，把探头匀速压入土中。
   9.起拔时，把山形板放在衬垫下面，主机手柄反摇，把探杆匀速提上来。
六、静力触探仪装箱单：
   ① 主机：1台
   ② 地锚：2套
   ③ 探杆:1箱
   ④ 探头：1套
   ⑤ 控制仪表：1套
   ⑥ 十字剪切装置：1台
   ⑦ 连接线：1卷
   ⑧ 随机文件：1套
