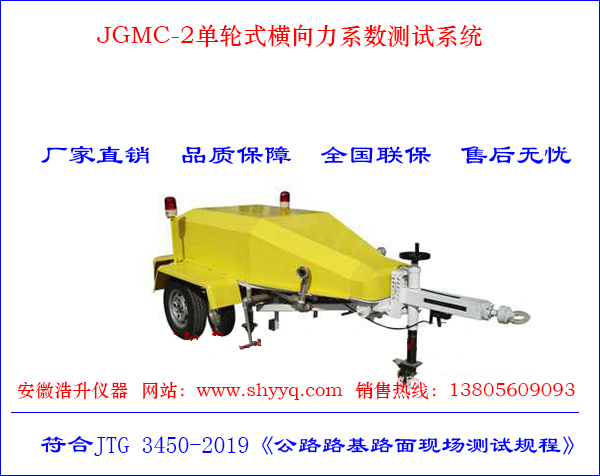

JGMC-2单轮式横向力系数测试系统

JTG 3450—2019《公路路基路面现场测试规程》----9 抗滑性能

单轮式横向力系数测试系统

型号：JGMC-2
一、单轮式横向力系数测试系统用途：
    单轮式横向力系数测试系统用于新、改建路面工程质量验收和无严重坑槽、车辙等病害的正常行车条件下连续采集路面的横向力系数。以标准的摩擦系数测定车测定沥青路面或水泥混凝土路面的横向力系数，符合中华人民共和国行业标准JTG 3450-2019《公路路基路面现场测试规程》。
二、单轮式横向力系数测试系统特点：
  1.单轮式横向力系数测试系统是一套用于测定路面和机场跑道摩擦系数的专用设备。它可以在恶劣条件下，连续24小时不间断测试。在选择牵引车时具有很大的灵活性，它不需要专用的牵引车，也不需要进行特殊的安装。该设备使用一套与PC全兼容的Windows版软件以及数据传输软件和用户界面友好的分析软件，可获得用户所需格式的计算机处理的测试结果。
  2.横向力系数测试系统由：承载车、距离测试装置、横向力测试装置、供水装置和主控制单元组成。主控制单元除实施对测试装置和供水装置的操作控制外，同时还控制数据的传输、记录与计算等环节。
三、单轮式横向力系数测试系统技术参数：
◆ 承载车固定和安装测试、储供水、控制和记录等系统的载重车底盘，具有在水罐满载状态下最高车速大于100km/h的性能；
◆ 测试轮胎类型：光面天然橡胶充气轮胎；
◆ 测试轮胎规格：3.00-20-4PR；
◆ 测试轮胎标准气压：（3.5±0.2）kg/cm2；
◆ 测试轮偏置角：19.5o～21o；
◆ 测试轮静态垂直标准荷载：（2000±20）N；
◆ 拉力传感器非线性误差：＜0.05%；
◆ 拉力传感器有效量程：0～2000N；
◆ 距离标定误差：＜2%；
◆ 拉力传感器：1个；
◆ 加速度传感器：1只；
◆ 距离传感器：1只；
◆ 拉力传感器精度：1Kg；
◆ 测量范围：0～1000Kg；
◆ 加速度传感器频率：400Hz；
◆ 偏差：2mg；
◆ 分辨率：1ug；
◆ 测量范围：±2.5g；
◆ 距离传感器分辨率：10cm；
◆ 最小采样间隔：1m；
◆ SFC报告间隔：5m～1000m；
◆ 测试速度：40kmh～60kmh
◆ 测试数据：横向摩擦系数Mu值；
◆ 横向摩擦系数：SFC值；
◆ 路面抗滑性能指数：SRI。

产品相关关键字：单轮式横向力系数测试系统
如果您对单轮式横向力系数测试系统感兴趣，想了解更详细的产品信息，请与销售部联系：13805609093
