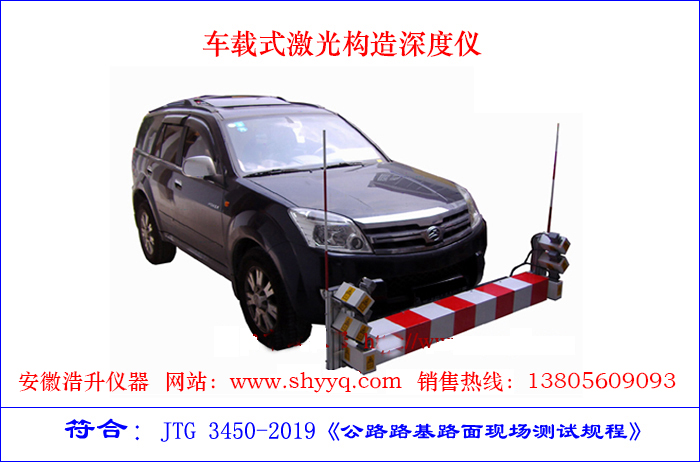

车载式激光构造深度仪

车载式激光构造深度仪

型号：MLS-13、17PTR
一、车载式激光构造深度仪用途：
    车载式激光构造深度仪用于新、改建路面工程质量验收和无严重破损病害及没有积水、积雪、泥浆等正常行车条件下连续采集路面构造深度，但不适用于带有沟槽构造的水泥路面。符合中华人民共和国行业标准JTG 3450-2019《公路路基路面现场测试规程》。
二、车载式激光构造深度仪功能简介：
  1.多功能激光路面测试仪采用先进的激光检测技术和传统的惯性基准传递检测理论，十三路激光测量方式和大功率、长量程、斜射式激光传感技术组成的三段式横梁结构，实现了同步测量国际平整度指数IRI、构造深度SMTD以及全车道路面车辙的一体化功能。
  2.测试系统由承载车、距离传感器、激光传感器和主控制单元组成，配备的专用软件自动控制进行数据采集、传输、记录和数据处理。其主要技术要求如下：
 （1）最大测试速度：≥50km/h；
 （2）采样间隔：≤5mm；
 （3）传感器垂直测距示值误差：≤0.1mm；
 （4）距离标定误差：＜0.1%。
三、车载式激光构造深度仪技术指标：
  1.横断面设置激光头：13个（4个大功率长量程斜射激光传感器）；
  2.横断面测试车道宽度： 3500mm；
  3.三段式测试横梁：测试车辙时安装可拆卸段，其它测试时用基本段，三段式测试横梁的长度基本保持与载车车宽一致；
  4.基本段：1700mm；
  5.可拆卸段：2*160mm；
  6.测试结果输出：
  7.IRI测量范围：0～15m/km；
  8.构造深度测试分辨率：<0.1mm；
  9.车辙测试范围：0～200mm；
 10.车辙测试分辨率：0.1mm；
 11.测试速度：
 12.平整度测试：20km/h～140km/h；
 13.构造深度测试：20km/h～100km/h；
 14.车辙测试：20km/h～140km/h。
