多通道声波透射法三维成像自动测桩仪
日期:9/1/2021 1:06:03 PM 点击: 次
产品型号: KON-NM12D
一、多通道声波透射法三维成像自动测桩仪用途：
本机用于桩基完整性自动检测，专家系统自动判定桩身缺陷程度并生成分析结果3D图形。也可以用于混凝土强度检测、裂缝深度检测、混凝土内部缺陷检测、地下连续墙缺陷自动检测、材料动弹力学参数测试、其他超声波声学参数测试及其理论研究、岩土工程跨孔波速测试（单孔一发双收测试，测取钻孔孔壁介质波速、评价岩体完整性）。
1、 分析软件具备桩基完整性专家算法，专家系统计算结果生成3D图形；
2、自发自收换能器设计，一次性提升最多完成三剖面组合测试，大幅度减轻人员工作；
3、多剖面各自调节增益和延迟，也可以手动参与调节；
4、主机采用高端触摸屏笔记本电脑，Windows操作系统，操作简单、界面直观；
5、主机和平板电脑、主机和提升装置间无线通讯，操作简便，通讯稳定；
6、采集软件采用全新的自动判读算法，判读精确、实时性更好；
7、主机采用主流电子技术，工作稳定。
8、该产品获国家发明专利：
ZL 2012 1 0051148.9 混凝土桩身声透法检测声时同相位波形带追踪的方法
ZL 2011 1 0212064.4 一种声波透射法基桩完整性检测装置及其采用的检测方法
三、多通道声波透射法三维成像自动测桩仪主要技术参数
|
通道数 |
四通道 |
|
一次提升剖面 |
六剖面 |
|
采样长度（K） |
1、2、3、4 |
|
带宽(kHz) |
0.1～500 |
|
放大增益(dB) |
0--168 |
|
增益控制精度(dB) |
0.5 |
|
发射电压(V) |
125、250、500、1000 |
|
测点间距(cm) |
2～50 |
|
最大提升速度(m/min) |
大于60 |
|
声时准确度(uS) |
0.1 |
|
采样间隔(uS) |
0.1～6.4 |
|
操作系统 |
Windows10 |
|
内存 |
64G |
|
显示屏 |
10.1英寸高清高亮液晶屏 |
|
操作方式 |
触摸屏/键盘 |
|
主机、平板电脑连接方式 |
有线/无线 |
|
主机、提升装置连接方式 |
有线/无线 |
|
无线距离 |
35米 |
|
通讯接口 |
USB/MiniUsb/WiFi/蓝牙 |
|
尺寸(mm) |
数采器 285×225×75 主机292×201×8 |
|
重量（g） |
数采器1600，主机786 |

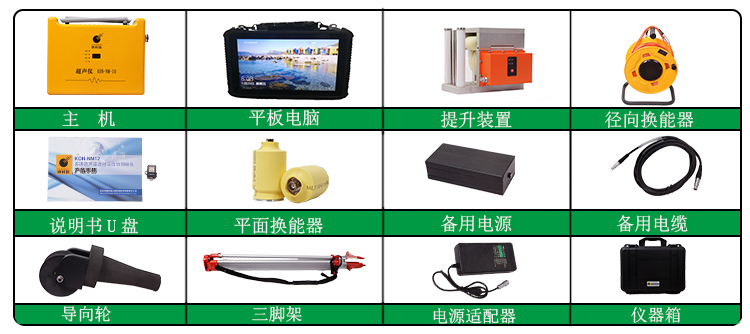

四、多通道声波透射法三维成像自动测桩仪装箱单
产品相关关键字：多通道声波透射法三维成像自动测桩仪
如果您对多通道声波透射法三维成像自动测桩仪感兴趣，想了解更详细的产品信息，请与销售部联系：13805609093
