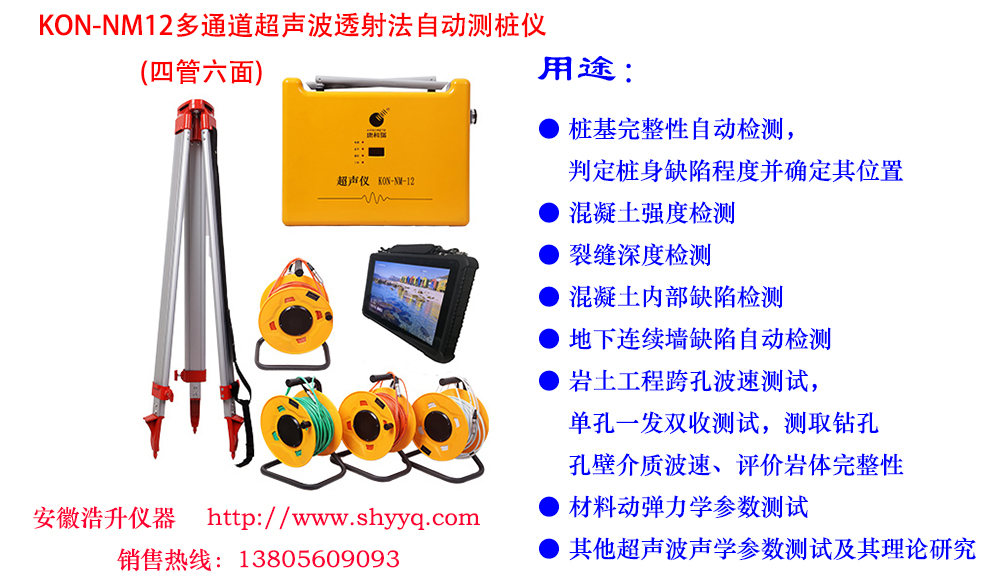

多通道超声波透射法自动测桩仪

多通道超声波透射法自动测桩仪

规格型号：KON-NM12
一、多通道超声波透射法自动测桩仪用途：
  ● 桩基完整性自动检测，判定桩身缺陷程度并确定其位置；
  ● 混凝土强度检测；
  ● 裂缝深度检测；
  ● 混凝土内部缺陷检测；
  ● 地下连续墙缺陷自动检测
  ● 岩土工程跨孔波速测试，单孔一发双收测试，测取钻孔孔壁介质波速、评价岩体完整性；
  ● 材料动弹力学参数测试；
  ● 其他超声波声学参数测试及其理论研究；
  ● 多通道超声波透射法自动测桩仪符合标准：
     JGJ 106-2014《建筑基桩检测技术规范》；
     JTG/T 3512-2020《公路工程基桩检测技术规程》；
     TB 10218-2019《铁路工程基桩检测技术规程》；
     DBJ 15-60-2019《建筑地基基础检测规范》；
     SJG09-2015《深圳市建筑基桩检测规程》；
     DGJ08-218-2017《建筑基桩检测技术规范》；
     CECS 21:2000《超声法检测混凝土缺陷》；
     T/CECS02:2020 《超声回弹综合法检测混凝土抗压强度技术规程》及各省市相关地标。

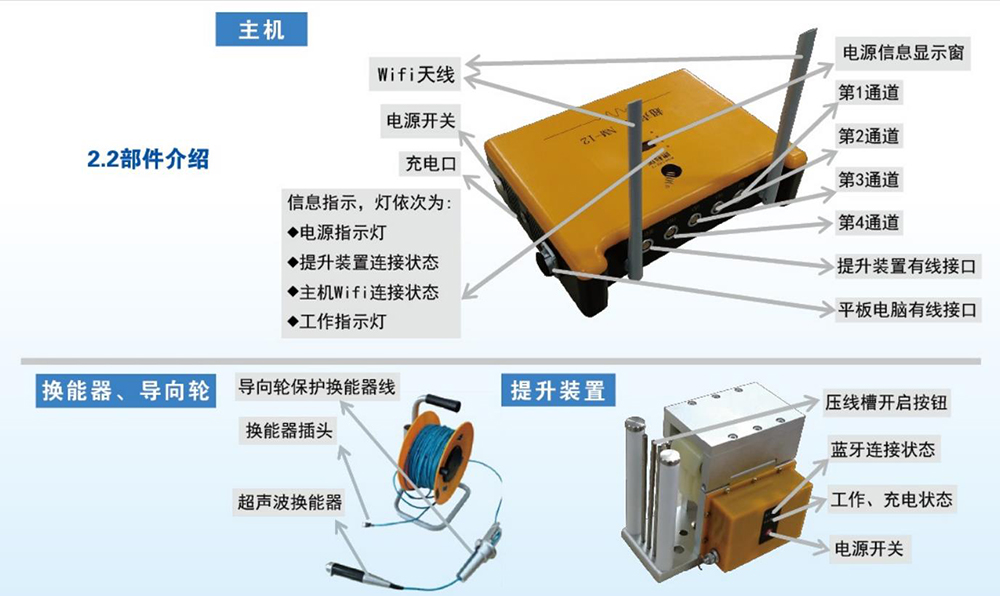

二、多通道超声波透射法自动测桩仪结构特点：
  ● 自发自收换能器设计，一次性提升最多完成六剖面组合测试，大幅度减轻人员工作；
  ● 多剖面各自调节增益和延迟，也可以手动参与调节；
  ● 主机采用高端触摸屏笔记本电脑，Windows操作系统，操作简单、界面直观；
  ● 主机和平板电脑、主机和提升装置间无线通讯，操作简便，通讯稳定；
  ● 采集软件采用全新的自动判读算法，判读精确、实时性更好；
  ● 主机采用主流电子技术，工作稳定。

三、多通道超声波透射法自动测桩仪获国家发明专利：
  ZL 2012 1 0051148.9 混凝土桩身声透法检测声时同相位波形带追踪的方法
  ZL 2011 1 0212064.4 一种声波透射法基桩完整性检测装置及其采用的检测方法
四、多通道超声波透射法自动测桩仪主要技术参数：
  ◆ 通道数：四通道；
  ◆ 一次提升剖面：六剖面；
  ◆ 采样长度（K）：1、2、3、4；
  ◆ 带宽(kHz)：0.1～500；
  ◆ 放大增益(dB)：0--168；
  ◆ 增益控制精度(dB)：0.5；
  ◆ 发射电压(V)：125、250、500、1000；
  ◆ 测点间距(cm)：2～50；
  ◆ 最大提升速度(m/min)：大于60；
  ◆ 声时准确度(uS)：0.1；
  ◆ 采样间隔(uS)：0.1～6.4；
  ◆ 操作系统 ：Windows10；
  ◆ 内存：64G；
  ◆ 显示屏：10.1英寸高清高亮液晶屏；
  ◆ 操作方式：触摸屏/键盘；
  ◆ 主机、平板电脑连接方式：有线/无线；
  ◆ 主机、提升装置连接方式：有线/无线；
  ◆ 无线距离：35米；
  ◆ 通讯接口 ：USB/MiniUsb/WiFi/蓝牙；
  ◆ 尺寸(mm)：数采器 285×225×75，主机292×201×8；
  ◆ 重量（g）：数采器1600，主机786。

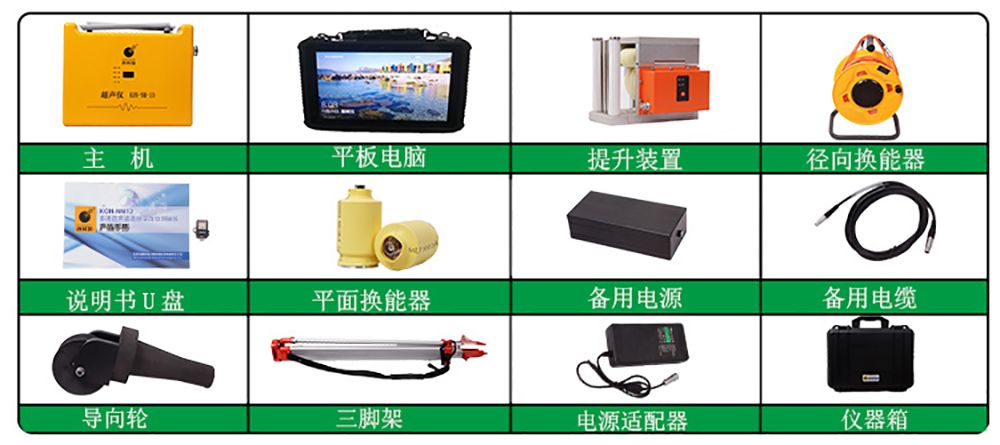

五、多通道超声波透射法自动测桩仪装箱单：
