挖坑和钻芯测试路面厚度方法

挖坑和钻芯测试路面厚度方法

《公路路基路面现场测试规程》（JTG 3450—2019）中T 0912-2019 挖坑和钻芯测试路面厚度方法

1 适用范围
  本方法适用于测试路面结构层厚度。挖坑法适用于基层或砂石路面的厚度测试，钻芯法适用于沥青面层、水泥混凝土路面板和能够取出完整芯样的基层的厚度测试。
2 仪具与材料技术要求
（1）挖坑用镐、铲、凿子、锤子、小铲、毛刷。

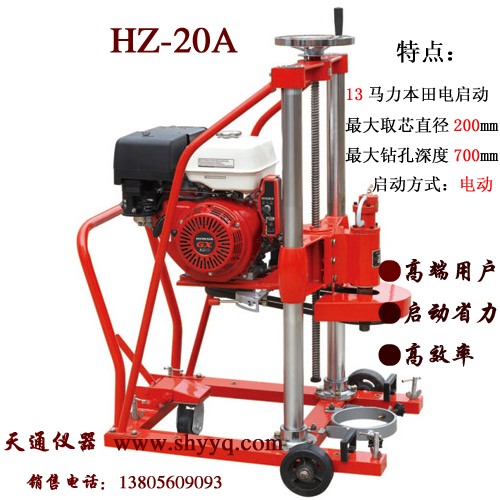

（2）路面取芯机：手推式或车载式，配有淋水冷却装置。钻头的标准直径为φ100mm，如芯样仅供测量厚度，不做其他试验时，对沥青面层与水泥混凝土板也可用直径φ50mm
的钻头，对基层材料有可能损坏试件时，也可用直径φ150mm 的钻头，但钻孔深度均必须达到层厚。
（3）量尺：钢直尺、游标卡尺，分度值不大于1mm。
（4）其他：直尺、搪瓷盘、棉纱等。
3 方法与步骤
3.1 准备工作
（1）按本规程T 0902 规定的方法确定挖坑测试或钻芯取样的位置，如为既有道路，应避开坑洞等显著缺陷或接缝位置。
（2）在选择的试验地点，选一块约400mm×400mm 的平坦表面，用毛刷将其清扫干净。
3.2 挖坑法厚度测试步骤
（1）根据材料坚硬程度，选择镐、铲、凿子等适当的工具，开挖这一层材料，直至层位底面，在便于开挖的前提下，开挖面积应尽量缩小，坑洞大体呈圆形，边开挖边将材
料铲出，置于搪瓷盘中。
（2）用毛刷清扫坑底，确认已开挖至下一层的顶面。
（3）将直尺平放横跨于坑的两边，用钢直尺在坑的中部位置垂直伸至坑底，测量坑底至直尺下缘的距离，即为测试层的厚度T1，以mm 计，准确至1mm。
3.3 钻芯法厚度测试步骤
（1）按本规程T 0903 的规定用路面取芯机钻孔并取出芯样，钻孔深度应超过测试层的底面。
（2）取出完整芯样，找出与下层的分界面。
（3）用钢直尺或游标卡尺沿芯样圆周对称的十字方向量取表面至分界面的高度，共四处，计算其平均值，即为该层的厚度T1，以mm 计，准确至1mm。
3.4 清理干净坑中的残留物，用棉纱等吸干钻孔时留下的积水，待干燥后采用同类型材料填补压实。
4 数据处理
4.1 按式（T0912-1）计算实测厚度T1i 与设计厚度T0i 之差。
ΔTi=T1i－T0i （T0912-1）
式中：T1i──路面第i 层的实测厚度（mm）；
T0i──路面第i 层的设计厚度（mm）；
ΔTi──路面第i 层厚度的偏差（mm）。
4.2 按本规程附录B 的方法，计算一个测试路段厚度的平均值、标准差，并计算厚度代表
值。
5 报告
  本方法应报告以下技术内容：
（1）现场测试位置信息（桩号、路面结构层类型等）。
（2）各测试位置的路面厚度实测值和设计值、路面厚度偏差。
（3）测试路段厚度的平均值、标准差、代表值。

条文说明

原规程对挖孔或钻孔的填补方法不属于试验方法，本次修订时取消了填补步骤，仅作原则性规定.
