ZBSX-92A震击式标准振筛机说明书
日期:7/18/2012 10:22:33 PM 点击: 次

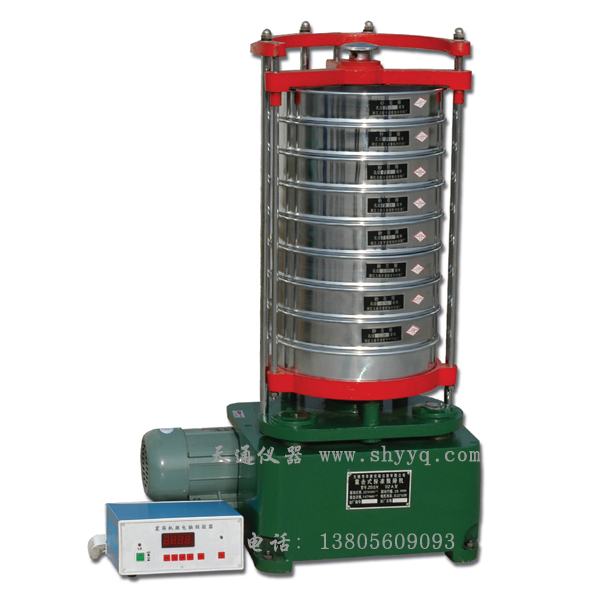

ZBSX-92A震击式标准振筛机说明书
ZBSX-92A震击式标准振筛机该机适用于公路、建筑、地质冶金科研等部门的试验室对物料进行筛分分析,每次开机5分钟,既方便又简单完成分级工作。
一、ZBSX-92A震击式标准振筛机主要技术参数
1、筛子直径：300mm-200mm
2、筛子叠高：440mm
3、筛座震幅：8mm
4、筛摇动次数：221次/分
5、震击次数：147次/分
6、回转半径：12.5毫米
7、电动机型号：7114
8、电机功率：0.37千瓦
9、电机转速：1400次/分
10、外形尺寸（长*宽*高）：600*400*800mm
11、总重量：120kg
二、ZBSX-92A震击式标准振筛机工作原理
本机主要由传动、摆动、震击、夹紧机构及电器等部分所组成。本机由电动机通过主轴，传动轴带动齿轮，由蜗轮再带动凸轮，主偏心轴带动两个副偏心轴，从而使筛座具有回转及震击双重运动。
三、ZBSX-92A震击式标准振筛机安装
本机可以不用水泥基础直接安放水泥地面上开动，也可以安装在水泥基础上，基础螺钉尺寸如图：其厚度300毫米。基础露出地面高度及大小或与地面相平，根据具体使用需要而定，按电工规程安装电路与接地，安装完毕接通电源后电动机回转方向与箭头相同，就有震击运动，若相反则电机空运转，此时可换接线头，方能正常开动。
四、操作使用和保养
开机前，拧出上螺栓，加足润滑油，用20号普通机油5公斤为宜，装筛时先将钮紧螺栓左旋以松动开筛盖故地功能顶杆。然后连同筛盖往上提，然后右旋固定就可置套筛与筛托盘上，再将拧紧螺栓左右松开往下压并右旋使之固定即可工作，根据工作需要，需要常开可将旋钮转至常开位，需要定时工作可将旋钮转至要求定时位，需要途中停机，应切断电源开关，让定时钟自行转至停止位置，不可强行扭回。本机保养简单，每隔6个月更换机油一次，使用时注意避免盖板上的7根导杆的变形。
2、按下电源开关，显示屏亮，同时出现300秒。
3、设定时间：（1）根据用户需要，按轻接触键△为上调，按▽为下调，每按一次△▽为60秒。（2）根据试验规程设定需要时间，按ON键机械开始工作，运作时指示灯亮。（3）本仪器在正常工作时，需要停机按OFF键盘。（4）每停机一次，应重新设定时间。（5）注意：使用时不要频繁开、关机器，停机后应切断电源。
