YAW-300C全自动抗折抗压试验机

日期:11/6/2013 1:59:14 PM 点击: 次

YAW-300C全自动抗折抗压试验机

一、简介

YAW-300C全自动抗折抗压试验机主要用于砖、石、水泥、混凝土等材料的抗压强度试验，也用于其他材料的抗压性能试验。

二、

描述

1、主机

整机如图一所示:

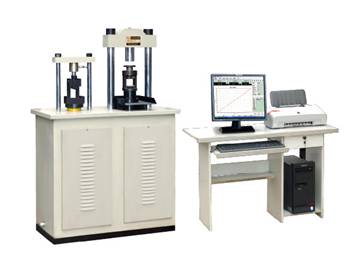

图一外观示意图（以实物为准）

2、液压系统：油箱内的液压油通过电机带动高压泵进入油路，流经单向阀、高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力的控制。

3、控制系统

系统包括数字伺服阀，高精度传感器，控制器及软件，控制精度高，可靠性好。满足GB、ISO、ASTM等标准对水泥、砂浆、混凝土等材料的试验要求。

系统具有以下功能：

具有力闭环控制功能；

能实现等载荷速率加载或等应力速率加载；

采用微机实现电子测量、自动完成试验；

计算机自动计算结果并打印报告。

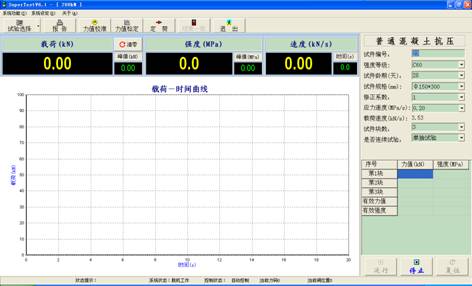

图1：主界面

图2：试验参数调整

试验报告可自行设计导出至Excel

图3：试验报告界面

4 安全保护装置

当试验力超过最大试验力的3%时，过载保护，油泵电机停机。

三、YYAW-300C全自动抗折抗压试验机主要性能技术指标

3.1 最大试验力kN：300KN/10kN

3.2 试验力测量范围kN：4%-100%FS

3.3 试验力示值相对误差：≤示值的±1%

3.4试验力分辨率：0.01kN

3.5液压泵额定压力：25MPa

3.6加荷速率：0.3KN/S～10KN/S（抗压）；50N/s(抗折)

3.7加荷速度误差：±5%

3.8油泵额定流量：1.52L/min

3.9上下承压板尺寸：φ155mm（抗压）；80X150mm(抗折)

3.10上下压板间最大间距：260mm

3.11活塞直径：φ130mm（抗压）；Φ50mm(抗折)

3.12活塞行程：60mm

3.13电动机功率：三相0.75 kW

3.14主机外形尺寸㎜：820×450×1300mm

3.15重量：500Kg

四、YAW-300C全自动抗折抗压试验机装箱单

1、试验机主机：1台

2、联想电脑：1台

3、彩色喷墨打印机：1台

4、控制仪：1台

5、压盘：1套

6、抗折夹具：1套

7、耐磨液压油：1桶

8、使用说明书：1份

9、合格证：1份

10、装箱单：1份

如果您对YAW-300C全自动抗折抗压试验机感兴趣，请联系销售部：13805609093
