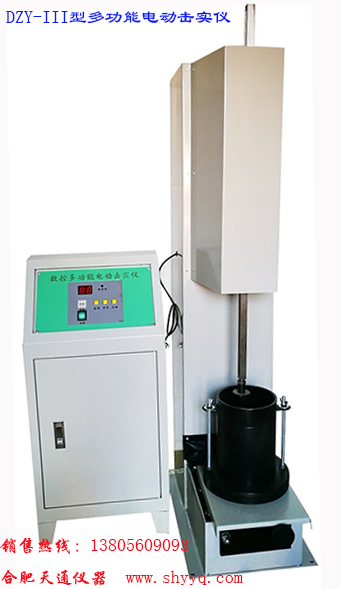

 DZY-III型多功能电动击实仪


多功能电动击实仪使用说明书
规格型号:DZY-III

一、概述:
    DZY-III型多功能电动击实仪为新型两用击实仪,既可以做轻型击实试验、也可做重型击实试验。采用齿轮传动,避免了丢锤和锤提不上去的现象。本机配备电源相序保护器,有效防止电机反转损坏传动装置;仪器具有自动计数、自动控制、自动循环工作等优点。符合GB/T 50123-2019《土工试验方法标准》、JTG E40-2007《公路土工试验规程》等标准。用于击实试验、承载比实验(CBR)、回弹模量试验等击实试样制作。
二、主要技术参数:
1.电源:AC380V  50HZ  1.2kw;
2.锤头直径:φ50mm/φ51mm;
3.锤击速度:30次/分钟;
4.重型击实试验:锤重4.5kg,落距450mm;
5.轻型击实试验:锤重2.5kg,落距300mm;
6.试模直径:φ100mm、φ152mm;
7.环境温度:10-50℃;
8.相对湿度:≤80%;
9.记数范围:0-999次;
10.外形尺寸:长600mm×宽430mm×高1360mm;
11.机器重量:约280kg
备注:出厂时机上装重型击锤及重型击实筒。
三、安装调试:
    拆箱后松开固定螺栓,擦净一起各部,将仪器放置在地面基础上,放置地基螺栓以工作台面为准,用水平仪校正,使工作台面横亮向达到0.3%后,拧紧地基螺栓,将仪器固定好。
四、电动击实仪使用方法:
① 在接通电源前首先应检查电源是否正常,听到连续“哗……"的声音后,说明三相供电电源的相位反相,必须将电源进行换相后才可以工作,否则,机器将无法工作,以保机器的安全。外壳必须接地,以确保人身安全,并检查仪器电源开关及计数器各部位完好、正常。
② 安装击实锤:击实锤分轻型、重型两种,做轻型击实时,将小锤芯装入齿杆并拧紧牢固。做重型击实时将大锤装入齿杆并拧紧牢固,同时,检查落锤高度是否正确。本机是一种多用途仪器可做成不同落锤高度,不同锤重的二种试验。本机备有三种落高齿圈,具体规格正面都有钢印号码。
注意:
1.【做轻型击实试验时,落距300mm】:选用4齿扇形齿圈+36齿扇形齿圈。
2.【做重型击实试验时,落距450mm】:选用4齿扇形齿圈+36齿扇形齿圈+24齿扇形齿圈(出厂默认)。
3.决定选用哪种落距时,必须先取下罩壳。调整好合适的齿圈用螺丝拧紧,不得有松动现象,然后装上罩壳,拧上螺丝。然后将计数器拨到所需次数即可。

③ 工作台中心距调整:根据使用试模桶体的内径大小,可以将工作台前的M16螺栓锁紧螺母松开后,将落锤放入试模内,然后调整M16螺栓,调至锤的外圈与试模相应的距离(2~3mm)即可,然后用M16螺母锁紧,开车前,先用人工提放一下齿条,确认试模桶体的内壁不与击锤相碰,方可开车。
注意:两套试模桶体规格不同,因此均配有击锤、螺栓等零件,使用时切勿装错。
五、仪器维护保养:
1.试桶下面的防尘罩上有两个注油孔,每班工作完成后应往往油孔里注入少许机械油润滑。
2.定期检查紧固件,发现松动,应及时拧紧,每次做完试验后,所有配件应擦洗上油以防生锈。
六、装箱单
⒈主机:1台
⒉附件:1套
⒊使用说明书:1份
⒋合格证:1份
